概览

产品详情

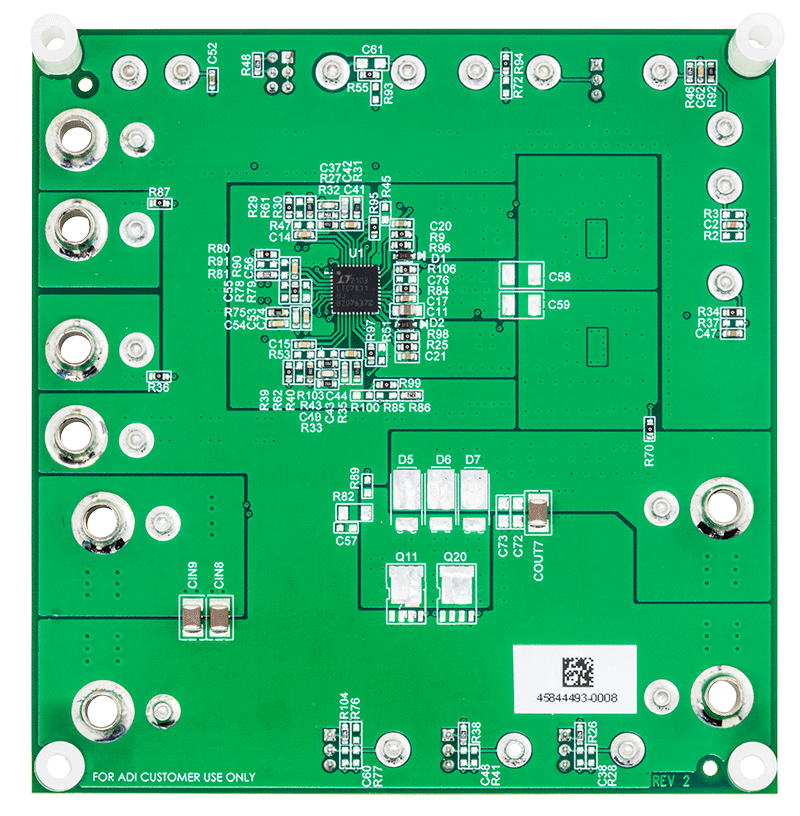

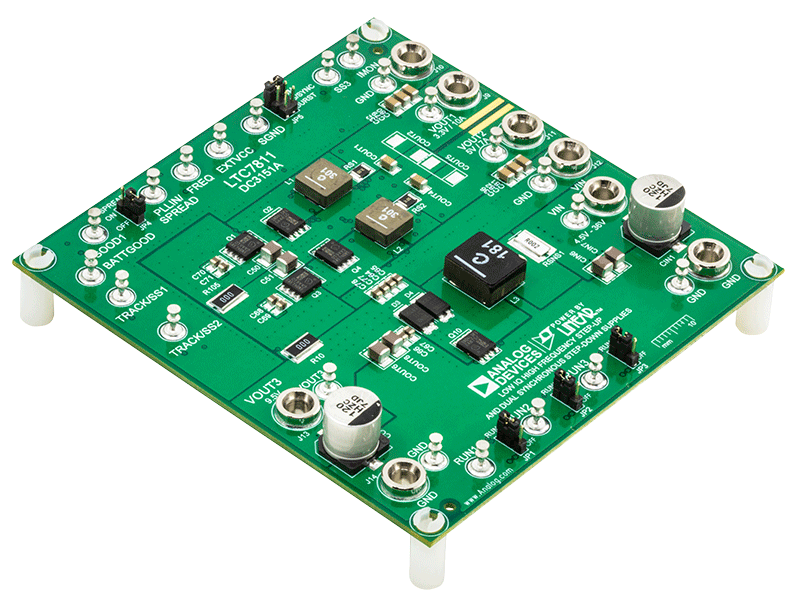

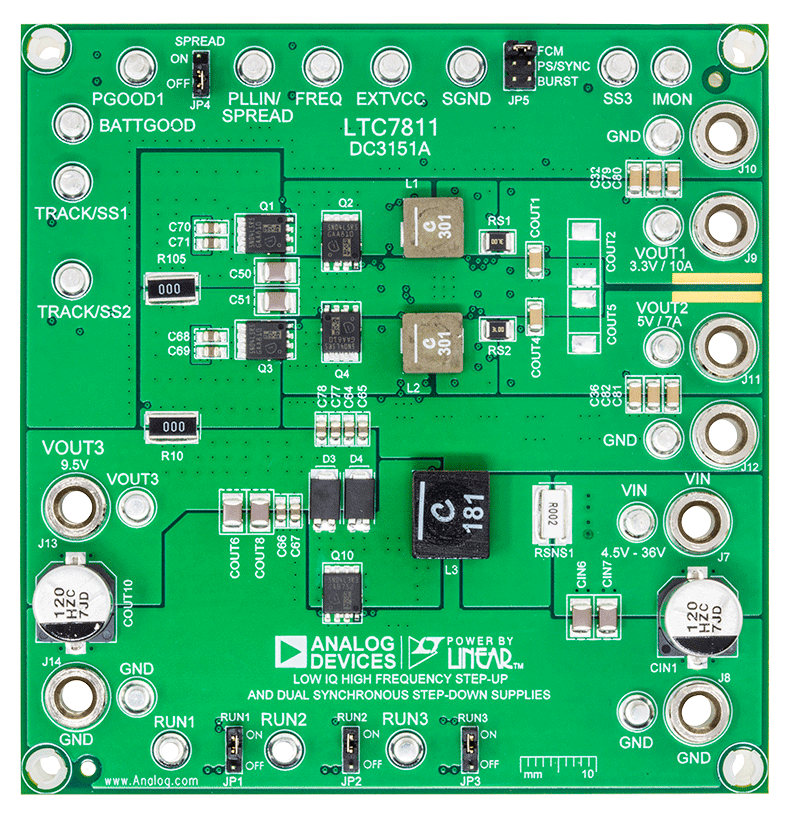

演示电路 DC3151A 是一款非同步升压加双同步降压电源，并采用 LTC7811。该演示电路设计用于由 9.5V 升压输出供电的两个 (5V/10A 和 3.3V/7A) 降压输出。​得益于此，降压输出能够在从 4.5V 到 36V 的宽输入电压范围内保持稳压，适合于汽车或其他由电池供电的应用。而且，演示电路采用了嵌入式布局，即，主降压电路元件插入一个面积为 ¾" x 1½" 区域内，而主升压电路的面积为 ¾" x 1¾"。LTC7811 的封装形式为带裸焊盘的 40 引脚 QFN。

该电路板的主要特性包括轨道跟踪（仅限降压通道）、一个内部 5V 线性偏置稳压器、每个输出的独立工作引脚、一个 PGOOD 信号（仅限 CH1）、电池监视器和一个允许转换器在 CCM 模式下工作的模式选择器、脉冲跳过或 Burst Mode 操作。展频模式可用于改善 EMI。可与外部时钟同步。

LTC7811 数据手册提供了该套件及其运行和应用信息的完整说明。必须将该数据手册与本演示电路 3151 快速启动指南配合阅读。
