LTC7131-1

集成PMBus接口的25A单芯片同步DC/DC降压转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • VIN范围4.5V至20V:
  • 在整个温度范围内的VOUT总精度为1%
  • 单电阻器可编程基准电压:0.4V至3.5V
  • 与PMBus兼容的串行接口:
    • 可编程输出电压边限:0.1%解析度的最高±25%的VOUT范围
    • 回读平均和峰值温度、电流和电压(25Hz刷新率)
    • 故障状态
  • 可锁相固定频率最高达2MHz
  • 上电时间少于1ms
  • 可选的外部基准输入:
  • 引脚可选输出电压快速边限
  • 带引脚可编程阈值和滤波延迟的电源良好标记
  • 差分远程输出电压感应
  • 主关断模式:电源电流125μA
  • 2相时钟输出(50A负载)
  • 采用耐热性能增强型6.25mm×7.5mm×2.22mm BGA封装
更多细节
show more Icon

LTC7131-1是一款高效率、25A单芯片同步降压稳压器,采用可锁相控制的导通时间、电流模式架构。可使用单个外部电阻或外部基准电压源通过基准电压输入(REF)引脚对输出电压进行编程。可通过兼容PMBus的串行接口将输出电压上调或下调至±25%,分辨率为0.1%。该串行接口还可用于回读故障状态、时间平均(~4ms)和峰值输入/输出电流、输入/输出电压和温度。系统配置和监测由LTpowerPlay®开发系统提供支持。该架构提供极快的响应,可在极低的导通时间下操作以便在高开关频率下调节低输出电压。

工作频率可在250kHz至2MHz范围内使用一个外部电阻进行编程,或者对于噪声敏感应用可在同一范围内与外部时钟同步。

应用

  • 智能高能效电源转换
  • ASIC/FPGA/处理器电源
  • 负载点转换

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC7131RY-1#PBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2824A-A

LTC7131-1 | 集成PMBus接口的25A单芯片同步DC/DC降压转换器

zoom

DC2824A-A

LTC7131-1 | 集成PMBus接口的25A单芯片同步DC/DC降压转换器

LTC7131-1 | 集成PMBus接口的25A单芯片同步DC/DC降压转换器

产品详情

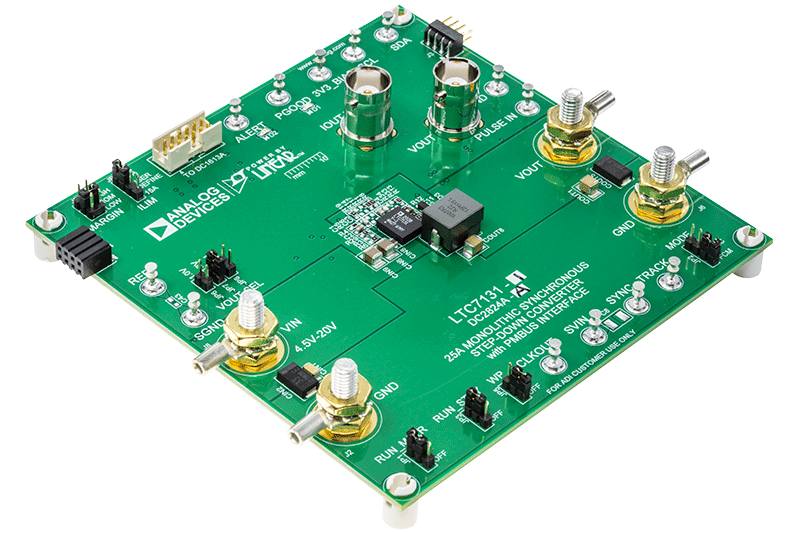

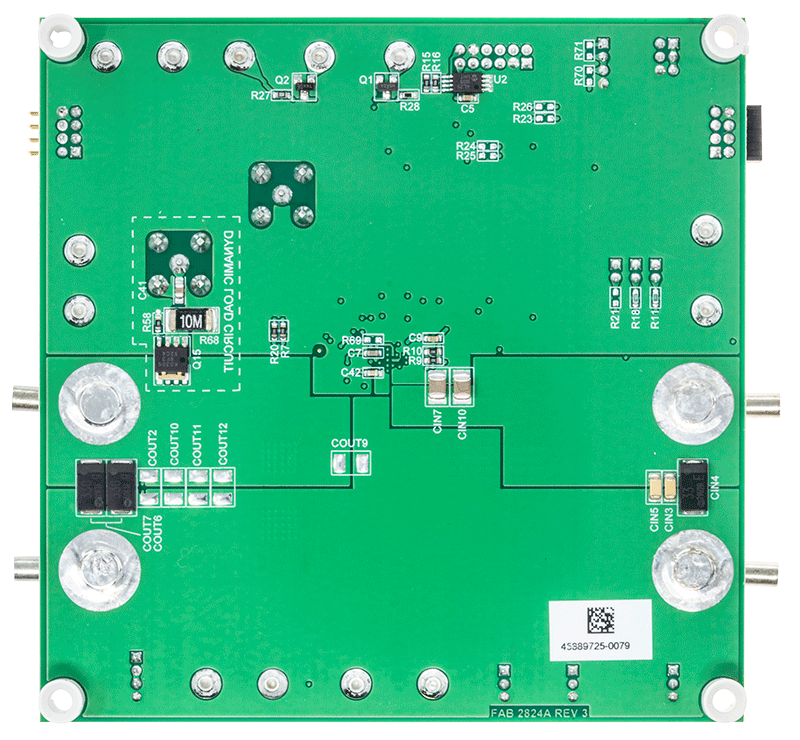

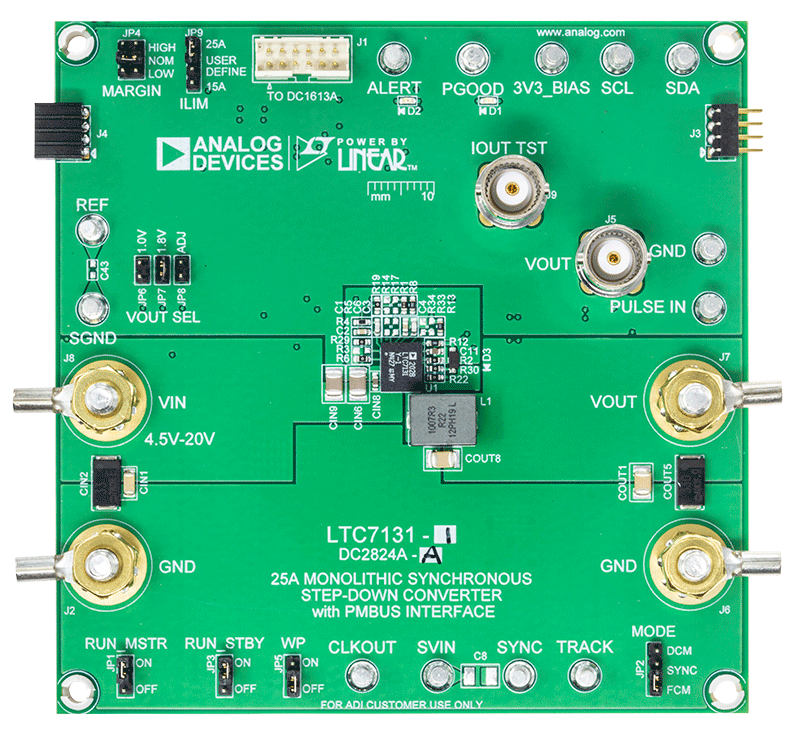

演示电路2824A-A是一款单输出降压型转换器,具有4.5V至20V输入电压范围,采用集成PMBus接口的25A单芯片同步降压转换器LTC7131-1。输出电压可在0.4V至4V范围内调节,转换器可提供最大25A负载电流。

DC2824A-A上电至默认设置,并基于配置电阻器供电,无需任何串行总线通信,从而可轻松评估DC/DC转换器。

如需全面了解该器件的电源系统管理功能,请将GUI软件LTpowerPlay®下载到PC上,并使用ADI公司的USB转PMBus加密狗DC1613A连接到该板。

用户借助LTpowerPlay,可监控故障状态,并实时遥测输入和输出电压、输入和输出电流以及内部IC芯片温度。可编程参数包括器件地址、输出电压、开/关控制以及对输出过压和输出过流的故障响应。

LTC7131-1数据手册提供完整的器件、运行和应用信息,必须配合DC2824A-A快速入门指南一起阅读。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
