LT4423

推荐用于新设计

28V、2A 理想二极管和负载开关

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 内部 200mΩ电源路径
  • 宽工作电压范围：1.9V 至 28V
  • 反向电流保护
  • 负载切换功能
  • 低 10 μA 静态电流
  • 负载阶跃响应速度快至 3μs
  • 低至 500nA 关断状态下的电流
  • 二极管“或“应用中的平滑切换
  • 集成热保护
  • 10 引脚 (3mm x 2mm x 0.75mm) LDFN 封装

LT® 4423 是带有集成 P 通道 MOSFET 的 1.9V 至 28V 理想二极管和加载切换开关。启用后，与肖特基二极管相比，15mV 正向电压调节可最大限度地降低功耗，同时提高操作空间和效率。

在二极管“或”应用中使用两个 LT4423，可以在变化的输入电源条件下无缝转换至最高可用电压。无论方向或极性，未使能的 LT4423 均可阻断高达 28V 的电压，同时表现出小于 1μA (典型值) 的漏电流，比典型的肖特基二极管有了数量级的改进，延长了电池寿命。

快速 OUT 至 IN 反向偏置检测可最大限度减少反向电流，防止输入电池的意外充电。当 LT4423 处于关断、反向偏置或热保护状态时，开漏 STATUS 输出拉低电平。集成的热检测可通过禁用电源路径来防止过热情况。

应用

  • 肖特基二极管替代品
  • 电池和壁式适配器二极管 ORing
  • 备用电池二极管 ORing
  • 工业和消费电子手持应用
LT4423
28V、2A 理想二极管和负载开关
LT4423 Pin Configuration LT4423 Simplified Application Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

评估设计文件 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT4423-AZ

28V、2A 理想二极管 & 开关负载

立即购买 更多内容

产品详情

EVAL-LT4423-AZ 评估电路展示了 LT4423，这是一款理想二极管，集成了反并联 P 沟道 MOSFET 和加载开关，旨在通过调节启用时的 15mV 正向电压，来最大限度地降低功率耗散。其快速 OUT 至 IN 反向偏置检测可最大限度减少反向电流，以防止输入源的意外充电。集成的热检测功能通过禁用电源路径提供了针对过热情况的额外保护。

该板具有两个独立的 LT4423 理想二极管和负载开关，它们共用一个接地并在 1.9V 至 28V 范围内工作。

使用 SHDN 输入来打开和关闭加载的电源。在停机模式下，LT4423 具有小于 500nA (典型值) 的静态电流，以延长电池寿命。提供了此电路板的设计文件。
EVAL-LT4423-AZ
28V、2A 理想二极管 & 开关负载

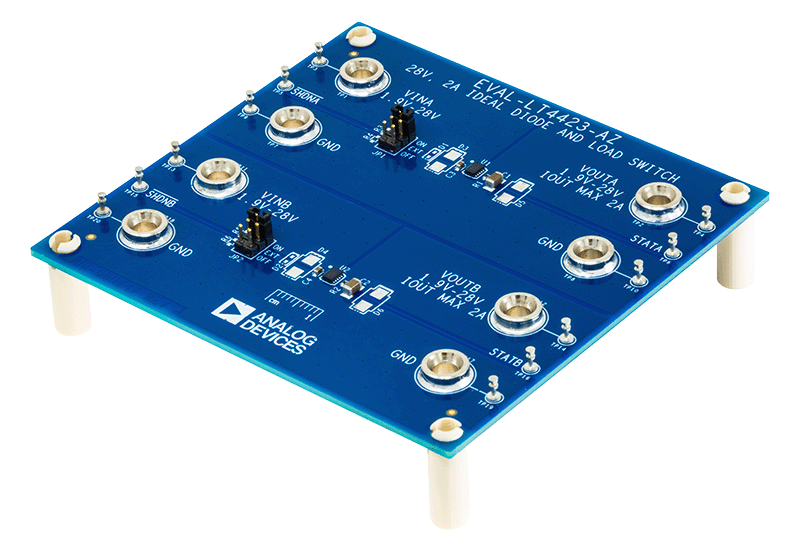

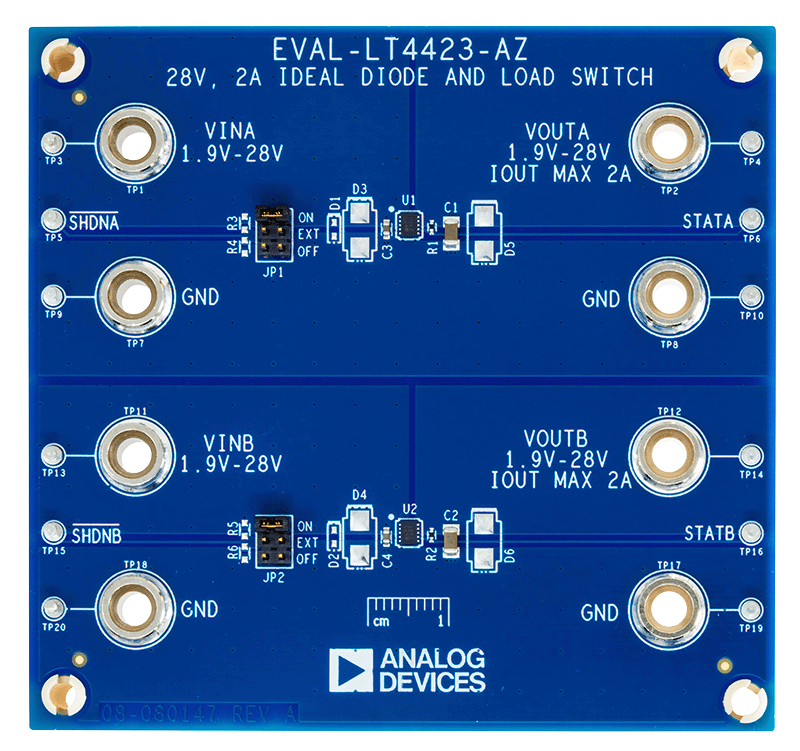

EVAL-LT4423-AZ Board Photo Angle View EVAL-LT4423-AZ Board Photo Top View EVAL-LT4423-AZ Board Photo Bottom View
