ADM3066E

3.0 V 至 5.5 V、带 VIO、具有 ±12 kV IEC ESD 保护的半双工 50 Mbps RS-485 收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.I)
Documentation 查看所有文档
IBIS 模型 ADM3066EBCPZ Download 196.08 K IBIS 模型 ADM3066EBRMZ Download 196.01 K
产品模型 10
特性
  • TIA/EIA RS-485 接口适合全供电范围
  • 使用 VCC 时，工作电压范围为 3.0 V 至 5.5 V
  • 提供 1.62 V 至 5.5 V VIO 逻辑电源选项
  • 总线引脚 ESD 保护
    • IEC 61000-4-2 ±12 kV 接触放电
    • IEC 61000-4-2 ≥ ±12 kV 空气放电
    • HBM：≥ ±30 kV
  • 全面支持热插拔（无干扰上电/掉电）
  • 高速 50 Mbps 数据速率 (ADM3065E/ADM3066E/ADM3067E/ADM3068E)
  • 低速 500 kbps 数据速率，适合长电缆 (ADM3061E/ADM3062E/ADM3063E/ADM3064E)
  • 全面的接收器短路、开路及总线空闲故障安全设计
  • 扩展温度范围高达 125°C
  • VCC ≥ 4.5 V 时符合 PROFIBUS 标准
  • 提供半双工和全双工型号
  • 总线可连接多达 128 个收发器
  • 紧凑型封装方案
    • 10 引脚 3 mm × 3 mm LFCSP
    • 8 引脚和 10 引脚 3 mm × 3 mm MSOP
    • 8 引脚和 14 引脚窄体 SOIC
支持防务和航空航天应用（AQEC 标准）
更多细节
show more Icon

ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E分别为3.0 V至5.5 V、IEC静电放电(ESD)保护RS-485收发器，允许这些器件在收发器总线引脚上承受±12 kV接触放电，而不会发生闩锁或损坏。ADM3062E/ADM3064E/ADM3066E/ADM3068E具有VIO逻辑电源引脚，支持灵活的数字接口，能够在低至1.62 V电压下工作。

ADM3065E/ADM3066E/ADM3067E/ADM3068E适用于多点总线传输线路的高速、50 Mbps、双向数据通信。ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E具有1/4单位负载输入阻抗，允许一条总线最多连接128个收发器。ADM3061E/ADM3062E/ADM3063E/ADM3064E模型在500 kbps低数据速率下与ADM3065E/ADM3066E/ADM3067E/ADM3068E模型具有相同的所有特性，适合长电缆工作。

ADM3061E/ADM3062E/ADM3065E/ADM3066E均为半双工RS-485收发器，完全符合PROFIBUS®标准，在VCC ≥ 4.5 V时增加了2.1 V总线差分电压。ADM3063E/ADM3064E/ADM3067E/ADM3068E均为全双工RS-485收发器选项。

RS-485收发器采用很多节省空间的封装，包括10引脚3 mm × 3 mm引脚架构芯片级封装(LFCSP)、8引脚或10引脚3 mm × 3 mm小型封装(MSOP)和8引脚或14引脚窄体标准小型封装(SOIC_N)三种封装。提供工作温度范围为−40°C至+125°C和−40°C至+85°C的型号。

热关断电路可防止总线竞争或输出短路导致的功耗过大。如果在故障条件下检测到内部驱动器电路的温度显著升高，此特性将强制驱动器输出进入高阻抗状态。

当接收器输入短路、开路或连接到端接传输线路并禁用所有驱动器时，ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E可保证逻辑高电平接收器输出。

数据手册中的表2概述了在整个温度、电源和封装选项范围内的ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E数据速率性能。有关模型编号，请参考“订购指南”部分。

应用

  • 工业现场总线
  • 过程控制
  • 楼宇自动化
  • PROFIBUS网络
  • 电机控制伺服驱动器和编解码器
Show More Arrow image
file 查看数据手册 (Rev.I)
Documentation 查看所有文档
IBIS 模型 ADM3066EBCPZ Download 196.08 K IBIS 模型 ADM3066EBRMZ Download 196.01 K
产品模型 10
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADM3066E

文档

22
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 应用笔记
  • 数据手册
  • 用户手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 07/11/2023
英文

ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E: 3.0 V to 5.5 V, ±12 kV IEC ESD Protected, 500 kbps/50 Mbps RS-485 Transceiver Data Sheet (Rev.I)

打开PDF文件

redirect
1.91 M
download

下载 PDF

PDF Vector

PDF

更新 03/31/2017
日文

ADM3061E/ADM3062E/ADM3065E/ADM3066E: 3.0 V ～ 5.5 V、±12 kV IEC ESD保護、500 kbps/50 Mbps RS-485トランシーバー データシート (Rev.C)

打开PDF文件

redirect
425.67 K
download

下载 PDF

PDF Vector

PDF

更新 04/22/2019
英文

ADM3065E-EP/ADM3066E-EP/ADM3067E-EP: Enhanced Product Data Sheet (Rev.0)

打开PDF文件

redirect
367.91 K
download

下载 PDF

应用笔记

6

PDF Vector

PDF

更新 07/10/2017
英文
AN-1461: Options and Solutions for a High Speed or Low Power Signal and Power Isolated RS-485 Fieldbus (Rev.0) redirect icon

124.36 K

download

下载 PDF

PDF Vector

PDF

更新 07/10/2017
中文
AN-1461：信号和电源隔离RS-485现场总线的高速或低功耗解决方案 redirect icon

124.36 K

download

下载 PDF

PDF Vector

PDF

更新 07/10/2017
日文
AN-1461: 高速または低消費電力の信号／電源絶縁型 RS-485 フィールドバス向けのオプションおよびソリューション redirect icon

124.36 K

download

下载 PDF

PDF Vector

PDF

更新 06/27/2017
英文
AN-1449: Full Hot Swap Support with the ADM3066E for Glitch Free PLC Module Insertion (Rev.0) redirect icon

113.1 K

download

下载 PDF

PDF Vector

PDF

更新 06/27/2017
中文
AN-1449：ADM3066E支持完全热插拔，可实现无毛刺的PLC模块插入 (Rev.0) redirect icon

113.1 K

download

下载 PDF

PDF Vector

PDF

更新 06/27/2017
日文
AN-1449: グリッチ・フリーの PLC モジュール挿入のための ADM3066E によるフル・ホット・スワップのサポート redirect icon

113.1 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 06/27/2017
英文
UG-1131: Evaluating the ADM3066E 3.0 V to 5.5 V, ±12 kV IEC ESD Protected, 50 Mbps RS-485 Transceiver (Rev.0) redirect icon

472.26 K

download

下载 PDF

技术文章

12

PDF Vector

HTML

更新 06/01/2019
英文
Enabling Robust Wired Condition-Based Monitoring for Industry 4.0 Part 1 redirect icon

PDF Vector

HTML

更新 06/01/2019
中文
为工业4.0启用可靠的基于状态的有线监控第一部分 redirect icon

PDF Vector

HTML

更新 06/01/2019
日文
堅牢な有線接続により、インダストリ4.0向けの状態基準保全システムを構築する【Part 1】 redirect icon

PDF Vector

HTML

更新 11/01/2019
英文
Enabling Robust Wired Condition-Based Monitoring for Industry 4.0—Part 2 redirect icon

PDF Vector

HTML

更新 11/01/2019
中文
为工业4.0启用可靠的基于状态的有线监控——第2部分 redirect icon

PDF Vector

HTML

更新 11/01/2019
日文
堅牢な有線接続により、インダストリ4.0向けの状態基準保全システムを構築する【Part 2】 redirect icon

PDF Vector

HTML

更新 03/01/2020
英文
Going Faster and Further with Fieldbus redirect icon

PDF Vector

HTML

更新 03/01/2020
中文
利用现场总线提升速度，扩大覆盖范围 redirect icon

PDF Vector

HTML

更新 03/01/2020
日文
フィールドバス使用時の通信速度と距離の向上 redirect icon

PDF Vector

HTML

更新 11/01/2021
英文
How to Get the Best Results Using LTspice for EMC Simulation—Part 1 redirect icon

PDF Vector

HTML

更新 11/01/2021
中文
如何使用LTspice获得出色的EMC仿真结果—第1部分 redirect icon

PDF Vector

HTML

更新 11/01/2021
日文
EMCシミュレーションにLTspiceを使って最良の結果を得る方法 – パート1 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 9
show more Icon

数据手册 2

ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E: 3.0 V to 5.5 V, ±12 kV IEC ESD Protected, 500 kbps/50 Mbps RS-485 Transceiver Data Sheet (Rev.I)
ADM3065E-EP/ADM3066E-EP/ADM3067E-EP: Enhanced Product Data Sheet (Rev.0)

用户手册 1

UG-1131: Evaluating the ADM3066E 3.0 V to 5.5 V, ±12 kV IEC ESD Protected, 50 Mbps RS-485 Transceiver (Rev.0)

应用笔记 2

AN-1461：信号和电源隔离RS-485现场总线的高速或低功耗解决方案
AN-1449：ADM3066E支持完全热插拔，可实现无毛刺的PLC模块插入 (Rev.0)

技术文章 4

为工业4.0启用可靠的基于状态的有线监控第一部分
为工业4.0启用可靠的基于状态的有线监控——第2部分
利用现场总线提升速度，扩大覆盖范围
如何使用LTspice获得出色的EMC仿真结果—第1部分

产品选型指南 1

数字隔离器产品选型与资源指南

解决方案设计及宣传手册 1

利用精密位置编码器解决方案提升生产力

模拟对话 2

如何为新一代可持续应用设计电机编码器
选择最佳的振动传感器来进行风轮机状态监控

Thought Leadership Page 1

推动在智能制造中实现更高水平的灵活性、生产力和可持续性

视频

1

Thumbnail Image

视频

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADM3066EACPZ 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3066EACPZ-R7 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3066EARMZ 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3066EARMZ-R7 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3066EBCPZ 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3066EBCPZ-R7 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3066EBRMZ 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3066EBRMZ-R7 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3066ETRMZ-EP 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3066ETRMZ-EP-R7 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 1

reference details image

EVAL-ADM3066E

ADM3066E 评估板

zoom

EVAL-ADM3066E

ADM3066E 评估板

download icon

下载

 print icon

打印
EVAL-ADM3066E
ADM3066E 评估板

特性和优点

  • 轻松评估ADM3066E 50 Mbps RS-485收发器
  • 适合标准半双工RS-485封装的板布局

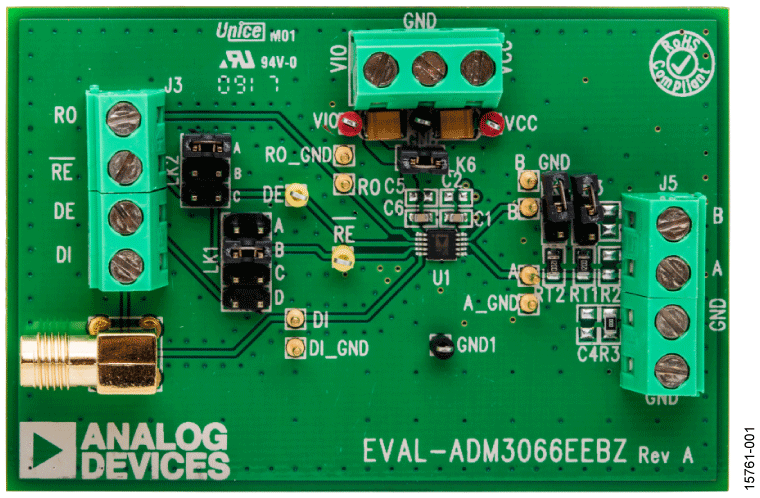

    • 10引脚，MSOP封装，ADM3066EBRMZ (EVAL-ADM3066EEBZ)

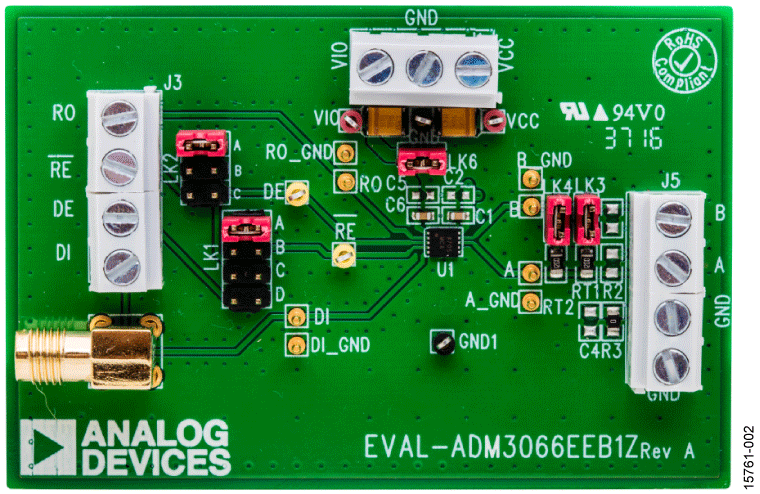

    • 10引脚，LFCSP封装，ADM3066EBCPZ (EVAL-ADM3066EEB1Z)
