ADM3064E

3.0 V 至 5.5 V、具有 ±12 kV IEC ESD 保护的 500 kbps/50 Mbps RS-485 收发器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • TIA/EIA RS-485 接口适合全供电范围
  • VCC 工作电压 3.0 V 至 5.5 V
  • 提供 1.62 V 至 5.5 V VIO 逻辑电源选项
  • 总线引脚 ESD 保护
    • IEC 61000-4-2 ≥ ±12 kV 接触放电
    • IEC 61000-4-2 ≥ ±12 kV 空气放电
    • HBM ≥ ±30 kV
  • 全面支持热插拔(无干扰上电/关断)
  • 高速 50 Mbps 数据速率 (ADM3065E/ADM3066E/ADM3067E/ADM3068E)
  • 低速 500 kbps 数据速率,适合长电缆 (ADM3061E/ADM3062E/ADM3063E/ADM3064E)
  • 全面的接收器短路、开路及总线空闲故障安全设计
  • 扩展温度范围高达 125°C
  • VCC ≥ 4.5 V 时符合 PROFIBUS 标准
  • 提供半双工和全双工型号
  • 总线可连接多达 128 个收发器
  • 紧凑型封装方案
    • 10 引脚 3 mm × 3 mm LFCSP
    • 8 引脚和 10 引脚 3 mm × 3 mm MSOP
    • 8 引脚和 14 引脚窄体 SOIC
更多细节
show more Icon

ADM3061E/ADM3062E/ADM3063E/ADM3064E/ ADM3065E/ADM3066E/ADM3067E/ADM3068E 是具有 IEC 静电放电 (ESD) 保护功能的 3.0 V 至 5.5 V RS-485 收发器,使套件可承受收发器总线引脚 ±12 kV 的接触放电而不会引发闩锁效应或导致损坏。ADM3062E/ADM3064E/ADM3066E/ADM3068E 有一个 VIO 逻辑供电引脚,从而能够使用一个工作电压低至 1.62 V 的灵活数字接口。

ADM3065E/ADM3066E/ADM3067E/ADM3068E 适合在多点总线传输线路上进行 50 Mbps 高速双向数据通信。ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 具有四分之一单位负载输入阻抗,允许总线上挂接最多 128 个收发器。ADM3061E/ADM3062E/ADM3063E/ADM3064E 型号具有 ADM3065E/ADM3066E/ADM3067E/ADM3068E 型号的所有功能,但使用 500kbps 的低数据速率,适合用于长电缆线路。

ADM3061E/ADM3062E/ADM3065E/ADM3066E 是半双工 RS-485 收发器,完全符合 PROFIBUS®标准,并且在 VCC ≥ 4.5 V 时,具有 2.1 V 的更高总线差分电压。ADM3063E/ADM3064E/ADM3067E/ADM3068E 是全双工 RS-485 收发器选项。

RS-485 收发器提供几种紧凑型封装,包括 10 引脚 3 mm × 3 mm 引线框芯片尺寸级封装 (LFCSP)、8 引脚或 10 引脚 3 mm × 3 mm 超小外形封装 (MSOP) 和 8 引脚或 14 引脚窄体标准小外形封装 (SOIC_N)。各型号的工作温度范围为 −40°C 至 +125°C 及 −40°C 至 +85°C。

热关断电路可防止因总线争用或输出短路而造成过度功耗。如果在发生故障期间检测到内部驱动电路温度显著升高,此功能会强制驱动输出进入高阻抗状态。

若接收器输入为短路、开路或已连接至终止传输线且禁用所有驱动,则 ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 可确保逻辑高接收器输出。

表 2 概述在各种温度、供电和封装选项时的 ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 数据速率能力。请参阅“订购指南”部分,了解型号编号。

应用

  • 工业现场总线
  • 过程控制
  • 楼宇自动化
  • PROFIBUS 网络
  • 电机控制伺服驱动器和编码器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADM3064EARZ
  • HTML
  • HTML
ADM3064EARZ-R7
  • HTML
  • HTML
ADM3064EBRZ
  • HTML
  • HTML
ADM3064EBRZ-R7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADM3064E

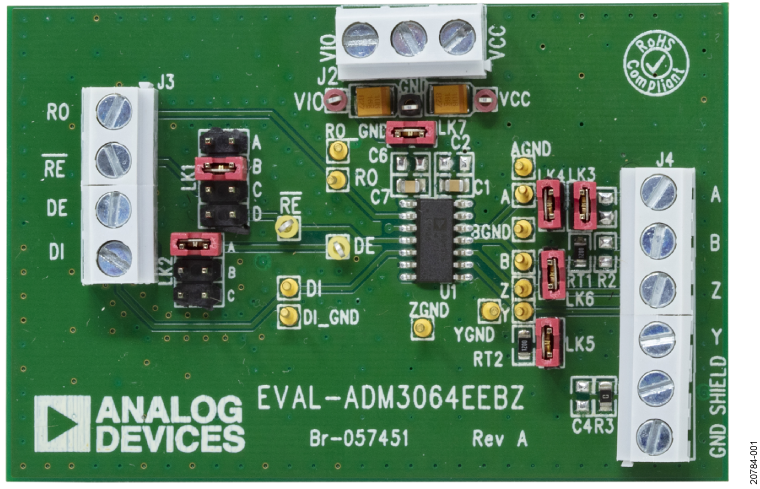

ADM3064E 评估板

zoom

EVAL-ADM3064E

ADM3064E 评估板

ADM3064E 评估板

特性和优点

  • 轻松评估 ADM3064E 500 kbps RS-485 收发器
  • 全双工 RS-485 接口 14 引脚 SOIC_N ADM3064EBRZ 收发器的板布局
  • 适用于逻辑输入和输出信号与 RS-485 信号的螺丝接线板
  • 通过螺丝接线板进行电源连接和接地
    • 使用 VCC 电源时,工作电压范围为 3.0 V 至 5.5 V
    • VIO 逻辑供电电压 1.62 V 至 5.5 V
  • A、B、Y 和 Z 总线引脚具有 IEC 61000-4-2 ESD 保护
    • ≥±12 kV 接触放电与 ≥±12 kV 空气放电
  • 针对 RE 和 DE 信号启用和禁用跨接线选项
  • 测量所有信号的测试点
  • 终止与偏置网络的电阻器与引脚

产品详情

可通过 EVAL-ADM3064EEBZ 评估板快速轻松地评估采用标准 14 引脚 SOIC_N 封装的 ADM3064E 500 kbps RS-485 收发器。EVALADM3064EEBZ 允许 ADM3064E 输入和输出功能正常工作,而无需外部组件。螺丝接线板可为电源及接地信号、数字输入与输出信号及 RS-485 信号提供便利的连接。EVAL-ADM3064EEBZ 由可配置标准工作台电源供电运行,电压范围为 3.0 V 至 5.5 V。通过使用灵活的 VIO 逻辑电源,可与运行电压低至 1.62 V 的处理器进行通信。

有关 ADM3064E 的完整详细信息,请参阅 ADM3064E 数据手册,在使用 EVAL-ADM3064EEBZ 时,必须同时参阅该数据手册和本用户指南。
