ADM3063E

3.0 V 至 5.5 V、具有 ±12 kV IEC ESD 保护的全双工 500 kbps RS-485 收发器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • TIA/EIA RS-485 接口适合全供电范围
  • 使用 VCC 时,工作电压范围为 3.0 V 至 5.5 V
  • 提供 1.62 V 至 5.5 V VIO 逻辑电源选项
  • 总线引脚 ESD 保护
    • IEC 61000-4-2 ±12 kV 接触放电
    • IEC 61000-4-2 ≥ ±12 kV 空气放电
    • HBM:≥ ±30 kV
  • 全面支持热插拔(无干扰上电/掉电)
  • 高速 50 Mbps 数据速率 (ADM3065E/ADM3066E/ADM3067E)
  • 低速 500 kbps 数据速率,适合长电缆 (ADM3061E/ADM3062E/ADM3063E/ADM3064E)
  • 全面的接收器短路、开路及总线空闲故障安全设计
  • 扩展温度范围高达 125°C
  • VCC ≥ 4.5 V 时符合 PROFIBUS 标准
  • 提供半双工和全双工型号
  • 总线可连接多达 128 个收发器
  • 紧凑型封装方案
    • 10 引脚 3 mm × 3 mm LFCSP
    • 8 引脚和 10 引脚 3 mm × 3 mm MSOP
    • 8 引脚和 14 引脚窄体 SOIC
更多细节
show more Icon

ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 分别为3.0 V至5.5 V、IEC静电放电(ESD)保护RS-485收发器,允许这些器件在收发器总线引脚上承受±12 kV接触放电,而不会发生闩锁或损坏。ADM3062E/ADM3064E/ADM3066E/ADM3068E具有VIO逻辑电源引脚,支持灵活的数字接口,能够在低至1.62 V电压下工作。

ADM3065E/ADM3066E/ADM3067E/ADM3068E适用于多点总线传输线路的高速、50 Mbps、双向数据通信。ADM3061E/ ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E具有1/4单位负载输入阻抗,允许一条总线最多连接128个收发器。ADM3061E/ADM3062E/ADM3063E/ADM3064E模型在500 kbps低数据速率下与ADM3065E/ADM3066E/ADM3067E/ADM3068E模型具有相同的所有特性,适合长电缆工作。

ADM3061E/ADM3062E/ADM3065E/ADM3066E均为半双工RS-485收发器,完全符合PROFIBUS®标准,在VCC ≥ 4.5 V时增加了2.1 V总线差分电压。ADM3063E/ADM3064E/ADM3067E/ADM3068E均为全双工RS-485收发器选项。

RS-485收发器采用很多节省空间的封装,包括10引脚3 mm × 3 mm引脚架构芯片级封装(LFCSP)、8引脚或10引脚3 mm × 3 mm小型封装(MSOP)和8引脚或14引脚窄体标准小型封装(SOIC_N)三种封装。提供工作温度范围为−40°C至+125°C和−40°C至+85°C的型号。

热关断电路可防止总线竞争或输出短路导致功耗过大。如果在故障条件下检测到内部驱动器电路的温度显著升高,此特性将强制驱动器输出进入高阻抗状态。

当接收器输入短路、开路或连接到端接传输线路并禁用所有驱动器时,ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E可保证逻辑高电平接收器输出。

表2概述了在整个温度、电源和封装选项范围内的ADM3061E/ADM3062E/ ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E数据速率性能。有关模型编号,请参考“订购指南”部分。

应用

  • 工业现场总线
  • 过程控制
  • 楼宇自动化
  • PROFIBUS 网络
  • 电机控制伺服驱动器和编解码器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADM3063EARZ
  • HTML
  • HTML
ADM3063EARZ-R7
  • HTML
  • HTML
ADM3063EBRZ
  • HTML
  • HTML
ADM3063EBRZ-R7
  • HTML
  • HTML

软件和型号相关生态系统

评估套件 1

reference details image

EVAL-ADM3063E

ADM3063E 评估板

zoom

EVAL-ADM3063E

ADM3063E 评估板

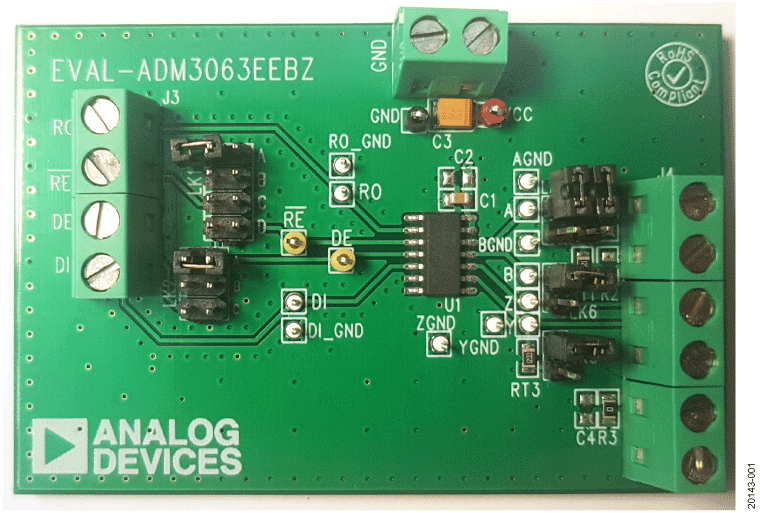

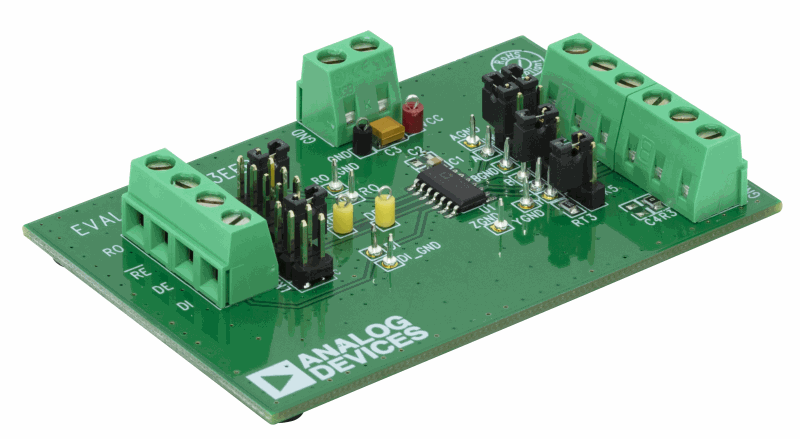

ADM3063E 评估板

特性和优点

  • 轻松评估 ADM3063E 500 kbps RS-485 收发器
  • 标准全双工 RS-485 接口引脚电路板布局
    • 14 引脚 SOIC,ADM3063EBRZ
  • 通过螺丝接线板进行电源连接/接地
    • VCC 工作电压 3.0 V 至 5.5 V
  • RS-485 A、B、Y 和 Z 总线引脚具有 IEC61000-4-2 ESD 保护
    • ±12 kV 接触放电与 ±12 kV 空气放电
  • 适用逻辑输入/输出与 RS-485 接口信号的螺丝接线板
  • 针对 RE 和 DE 启用/禁用跨接线选项
  • 测量所有信号的测试点
  • 端接与偏置网络的电阻器与引脚

产品详情

可通过 EVAL-ADM3063EEBZ 快速轻松地评估采用标准 14 引脚 NSOIC 引脚封装的 ADM3063E 500 kbps RS-485 收发器。该评估板无需外部组件即可运行输入与输出功能。螺丝接线板可为电源及接地、数字输入与输出及 RS-485 接口信号提供便利的连接。评估板可由标准可配置工作台电源供电运行,电压范围为 3.0 V 至 5.5 V。

EVAL-ADM3063EEBZ 评估板可安装 ADM3063EBRZ 全双工 RS-485 收发器,采用 14 引脚 SOIC 封装。

有关完整的详细信息,请参阅 ADM3063E 数据手册,在使用 EVALADM3063EEBZ 评估板时,必须同时参阅本用户指南。
