ADM3062E

3.0 V 至 5.5 V、具有 VIO、±12 kV IEC ESD 保护的半双工 500 kbps RS-485 收发器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.I)
Documentation 查看所有文档
IBIS 模型 ADM3062EBRMZ Download 198.89 K IBIS 模型 ADM3062EBCPZ Download 198.97 K IBIS 模型 ADM3062EBRMZ Download 198.89 K IBIS 模型 ADM3062EBCPZ Download 198.97 K
产品模型 8
特性
  • TIA/EIA RS-485 接口适合全供电范围
  • 使用 VCC 时，工作电压范围为 3.0 V 至 5.5 V
  • 提供 1.62 V 至 5.5 V VIO 逻辑电源选项
  • 总线引脚 ESD 保护
    • IEC 61000-4-2 ±12 kV 接触放电
    • IEC 61000-4-2 ≥ ±12 kV 空气放电
    • HBM：≥ ±30 kV
  • 全面支持热插拔（无干扰上电/掉电）
  • 高速 50 Mbps 数据速率 (ADM3065E/ADM3066E/ADM3067E/ADM3068E)
  • 低速 500 kbps 数据速率，适合长电缆 (ADM3061E/ADM3062E/ADM3063E/ADM3064E)
  • 全面的接收器短路、开路及总线空闲故障安全设计
  • 扩展温度范围高达 125°C
  • VCC ≥ 4.5 V 时符合 PROFIBUS 标准
  • 提供半双工和全双工型号
  • 总线可连接多达 128 个收发器
  • 紧凑型封装方案
    • 10 引脚 3 mm × 3 mm LFCSP
    • 8 引脚和 10 引脚 3 mm × 3 mm MSOP
    • 8 引脚和 14 引脚窄体 SOIC
更多细节
show more Icon

ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 是具有 IEC 静电放电 (ESD) 保护功能的 3.0 V 至 5.5 V RS-485 收发器，使套件可承受收发器总线引脚 ±12 kV 的接触放电而不会引发闩锁效应或导致损坏。ADM3062E/ADM3064E/ADM3066E/ADM3068E 有一个 VIO 逻辑供电引脚，从而能够使用一个工作电压低至 1.62 V 的灵活数字接口。

ADM3065E/ADM3066E/ADM3067E/ADM3068E 适合在多点总线传输线路上进行 50 Mbps 高速双向数据通信。ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 具有四分之一单位负载输入阻抗，允许总线上挂接最多 128 个收发器。ADM3061E/ADM3062E/ADM3063E/ADM3064E 型号具有 ADM3065E/ADM3066E/ADM3067E/ADM3068E 型号的所有功能，但使用 500kbps 的低数据速率，适合用于长电缆线路。

ADM3061E/ADM3062E/ADM3065E/ADM3066E 是半双工 RS-485 收发器，完全符合 PROFIBUS®标准，并且在 VCC ≥ 4.5 V 时，具有 2.1 V 的更高总线差分电压。ADM3063E/ADM3064E/ADM3067E/ADM3068E 是全双工 RS-485 收发器选项。

RS-485 收发器提供几种紧凑型封装，包括 10 引脚 3 mm × 3 mm 引线框芯片尺寸级封装 (LFCSP)、8 引脚或 10 引脚 3 mm × 3 mm 超小外形封装 (MSOP) 和 8 引脚或 14 引脚窄体标准小外形封装 (SOIC_N)。各型号的工作温度范围为 −40°C 至 +125°C 及 −40°C 至 +85°C。

热关断电路可防止因总线争用或输出短路而造成过度功耗。如果在发生故障期间检测到内部驱动电路温度显著升高，此功能会强制驱动输出进入高阻抗状态。

若接收器输入为短路、开路或已连接至终止传输线且禁用所有驱动，则 ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 可确保逻辑高接收器输出。

表 2 概述在各种温度、供电和封装选项时的 ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 数据速率能力。请参阅“订购指南”部分，了解型号编号。

应用

  • 工业现场总线
  • 过程控制
  • 楼宇自动化
  • PROFIBUS 网络
  • 电机控制伺服驱动器和编解码器
Show More Arrow image
file 查看数据手册 (Rev.I)
Documentation 查看所有文档
IBIS 模型 ADM3062EBRMZ Download 198.89 K IBIS 模型 ADM3062EBCPZ Download 198.97 K IBIS 模型 ADM3062EBRMZ Download 198.89 K IBIS 模型 ADM3062EBCPZ Download 198.97 K
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADM3062E

文档

3
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 07/11/2023
英文

ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E: 3.0 V to 5.5 V, ±12 kV IEC ESD Protected, 500 kbps/50 Mbps RS-485 Transceiver Data Sheet (Rev.I)

打开PDF文件

redirect
1.91 M
download

下载 PDF

PDF Vector

PDF

更新 03/31/2017
日文

ADM3061E/ADM3062E/ADM3065E/ADM3066E: 3.0 V ～ 5.5 V、±12 kV IEC ESD保護、500 kbps/50 Mbps RS-485トランシーバー データシート (Rev.C)

打开PDF文件

redirect
425.67 K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 02/07/2018
英文
UG-1220: Evaluating the ADM3062E 3.0 V to 5.5 V, ±12 kV IEC ESD Protected, 500 kbps RS-485 Transceiver (Rev.0) redirect icon

318.01 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品选型指南 1

数字隔离器产品选型与资源指南

视频

1

Thumbnail Image

视频

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADM3062EACPZ 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3062EACPZ-R7 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3062EARMZ 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3062EARMZ-R7 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3062EBCPZ 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3062EBCPZ-R7 10-Lead LFCSP (3mm x 3mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3062EBRMZ 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADM3062EBRMZ-R7 10-Lead MSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 1

reference details image

EVAL-ADM3062E

ADM3062E评估板

zoom

EVAL-ADM3062E

ADM3062E评估板

download icon

下载

 print icon

打印
EVAL-ADM3062E
ADM3062E评估板

特性和优点

  • 轻松评估ADM3062E 500 kbps RS-485收发器
  • 适合标准半双工RS-485封装的板布局
    • 10引脚MSOP封装，ADM3062EBRMZ (EVAL-ADM3062EEBZ)
    • 10引脚LFCSP封装，ADM3062EBCPZ (EVAL-ADM3062EEB1Z)
  • 通过螺丝端子板实现电源/接地连接
    • VCC工作电压范围：3.0 V至5.5 V
    • 1.62 V 至5.5 V VIO逻辑电源
  • RS-485 A和B总线引脚提供IEC ESD保护
    • ±12 kV接触放电和±12 kV气隙放电
  • 针对逻辑输入/输出和RS-485信号的螺丝端子板
  • 针对RE和DE的跳线可选使能/禁用
  • 用于测量所有信号的测试点
  • 用于终端网络和偏置网络的电阻与封装尺寸

立即购买 更多内容

产品详情

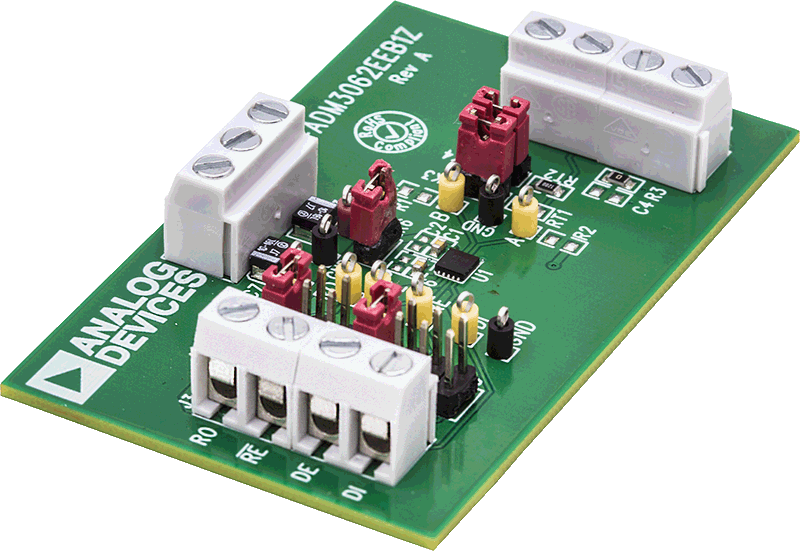

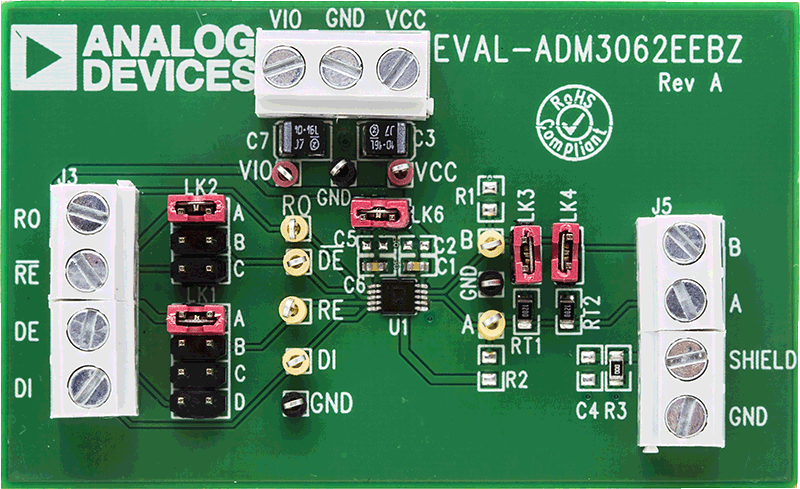

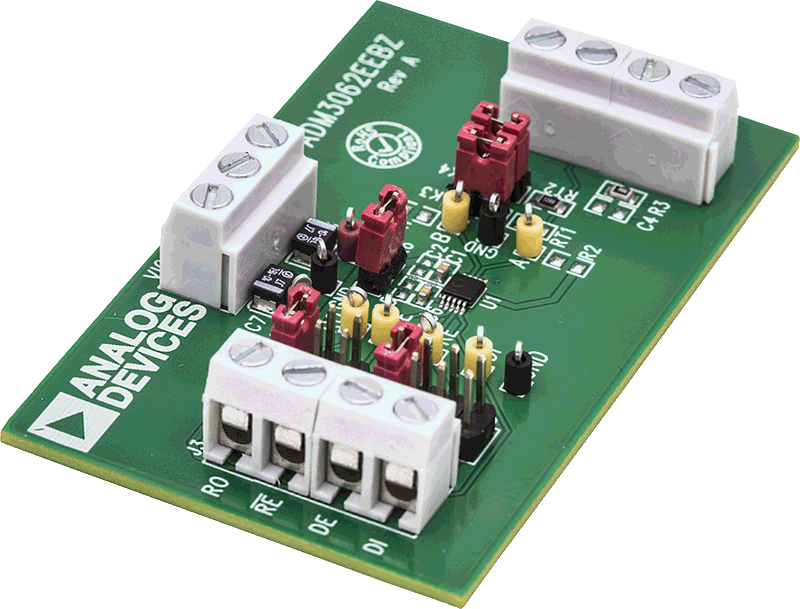

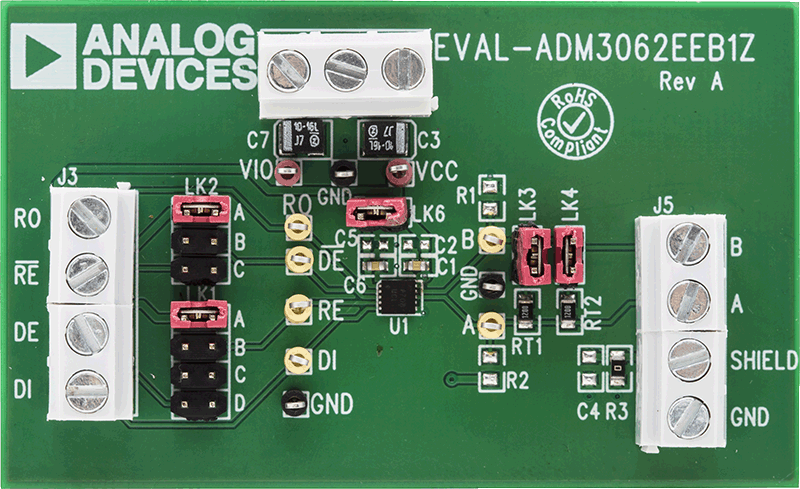

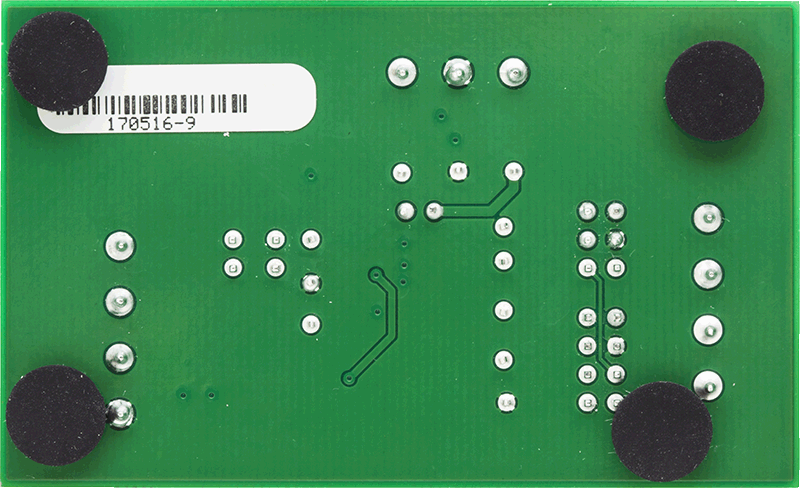

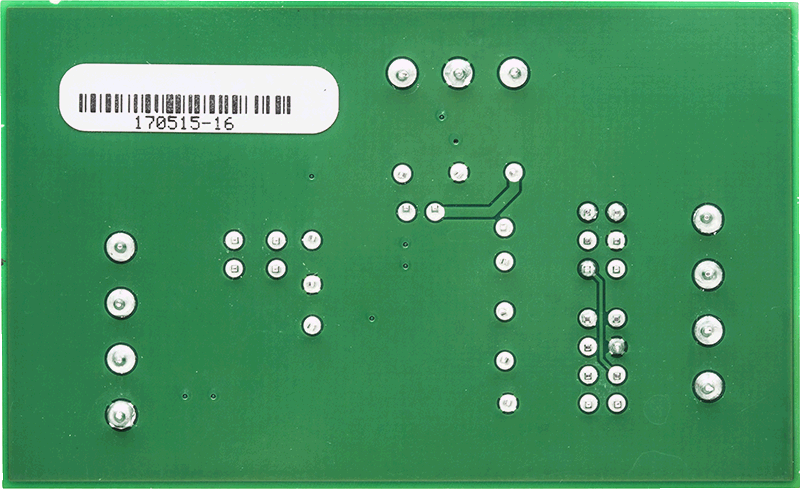

EVAL-ADM3062EEBZ和EVAL-ADM3062EEB1Z支持轻松而快速地评估分别采用标准MSOP和LFCSP封装的ADM3062E 500 kbps RS-485收发器。输入和输出功能可以通过这些评估板执行，无需任何外部元件。螺丝端子板可以方便地连接电源和接地、数字输入和输出以及RS-485信号。评估板可采用3.0 V至5.5 V范围内的标准可配置台式电源供电。

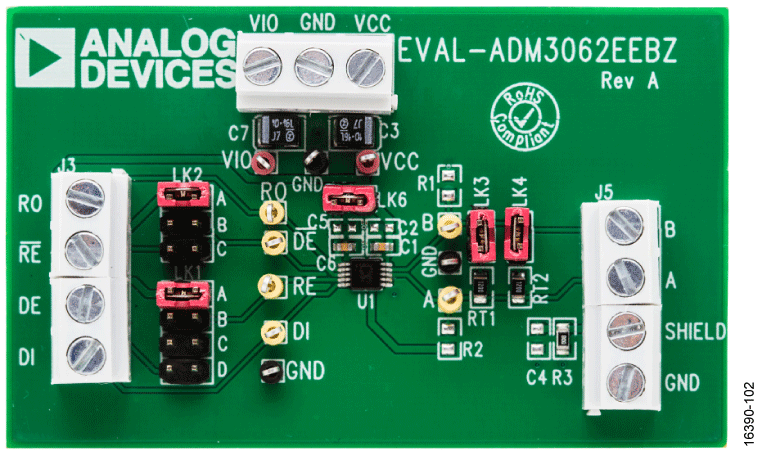

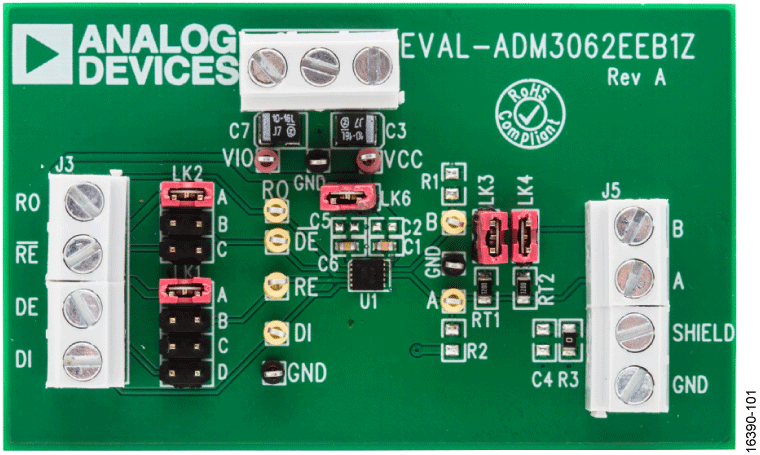

EVAL-ADM3062EEBZ评估板的尺寸适合采用10引脚MSOP封装的ADM3062EBRMZ半双工RS-485收发器。EVAL-ADM3062EEB1Z评估板的尺寸适合采用10引脚LFCSP封装的ADM3062EBCPZ半双工RS-485收发器。


ADM3062E的完整技术规格参见ADM3062E数据手册，使用评估板时，必须同时参阅数据手册和UG-1220。

资料

pdf icon

PDF

UG-1220: Evaluating the ADM3062E 3.0 V to 5.5 V, ±12 kV IEC ESD Protected, 500 kbps RS-485 Transceiver (Rev.0) Download

318.01 K

更多 Arrow image

评估套件1

evaluation kit item images

EVAL-ADM3062E

ADM3062E评估板
