概览

优势和特点

  • 在整个电源范围内符合TIA/EIA RS-485标准
  • VCC工作电压范围：3.0 V至5.5 V
  • 提供1.62 V至5.5 V VIO 逻辑电源选项
  • 总线引脚上的ESD保护
    • 接触放电：IEC 61000-4-2 ±12 kV
    • 空气放电：IEC 61000-4-2 ≥ ±12 kV
    • HBM：≥ ±30 kV
  • 完全支持热插拔（无毛刺上电/关断）
  • 高速数据速率：50 Mbps (ADM3065E/ADM3066E/ADM3067E/ADM3068E)
  • 长电缆具有低速500 kbps数据速率(ADM3061E/ADM3062E/ADM3063E)
  • 整个接收器短路、开路和总线空闲故障安全
  • 扩展温度范围高达125°C
  • 在VCC ≥ 4.5 V时兼容PROFIBUS
  • 提供半双工和全双工模型
  • 总线上最多可以连接128个收发器
  • 节省空间的封装选项
    • 10引脚、3 mm × 3 mm LFCSP
    • 8引脚和10引脚、3 mm × 3 mm MSOP封
    • 8引脚和14引脚、窄体SOIC封装
支持防务和航空航天应用（AQEC标准）

产品详情

ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E 为3.0 V至5.5 V、IEC静电放电(ESD)保护RS-485收发器，允许这些器件在收发器总线引脚上承受±12 kV接触放电，而不会发生闩锁或损坏。ADM3062E/ADM3064E/ADM3066E/ADM3068E具有VIO逻辑电源引脚，支持灵活的数字接口，能够在低至1.62 V电压下工作。

ADM3065E/ADM3066E/ADM3067E/ADM3068E适用于多点总线传输线路的高速、50 Mbps、双向数据通信。ADM3061E/ ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E具有1/4单位负载输入阻抗，允许一条总线最多连接128个收发器。ADM3061E/ADM3062E/ADM3063E/ADM3064E模型在500 kbps低数据速率下与ADM3065E/ADM3066E/ADM3067E/ADM3068E模型具有相同的所有特性，适合长电缆工作。

ADM3061E/ADM3062E/ADM3065E/ADM3066E均为半双工RS-485收发器，完全符合PROFIBUS®标准，在VCC ≥ 4.5 V时增加了2.1 V总线差分电压。ADM3063E/ADM3064E/ADM3067E/ADM3068E均为全双工RS-485收发器选项。

RS-485收发器采用很多节省空间的封装，包括10引脚3 mm × 3 mm引脚架构芯片级封装(LFCSP)、8引脚或10引脚3 mm × 3 mm小型封装(MSOP)和8引脚或14引脚窄体标准小型封装(SOIC_N)三种封装。提供工作温度范围为−40°C至+125°C和−40°C至+85°C的型号。

热关断电路可防止总线竞争或输出短路导致的功耗过大。如果在故障条件下检测到内部驱动器电路的温度显著升高，此特性将强制驱动器输出进入高阻抗状态。

当接收器输入短路、开路或连接到端接传输线路并禁用所有驱动器时，ADM3061E/ADM3062E/ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E可保证逻辑高电平接收器输出。

表2概述了在整个温度、电源和封装选项范围内的ADM3061E/ADM3062E/ ADM3063E/ADM3064E/ADM3065E/ADM3066E/ADM3067E/ADM3068E数据速率性能。有关模型编号，请参考“订购指南”部分。

应用

  • 工业现场总线
  • 过程控制
  • 楼宇自动化
  • PROFIBUS网络
  • 电机控制伺服驱动器和编解码器

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

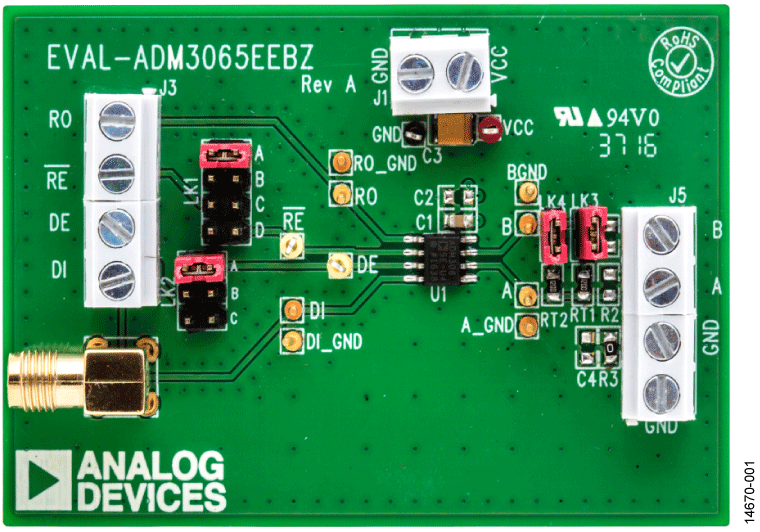

评估套件 (2)

参考资料

  • 查看全部 (11)
  • 数据手册 (3)
  • 应用笔记 (2)
  • 用户手册 (1)
  • 产品选型手册 (1)
  • 视频 (2)
  • 技术文章 (2)
    • Document Type

    工具及仿真模型

    IBIS模型

    ADM3065E IBIS Models

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADM3065EARMZ 材料声明 质量和可靠性 8-Lead MSOP
    ADM3065EARMZ-R7 材料声明 质量和可靠性 8-Lead MSOP
    ADM3065EARZ 材料声明 质量和可靠性 8-Lead SOIC
    ADM3065EARZ-R7 材料声明 质量和可靠性 8-Lead SOIC
    ADM3065EBRMZ 材料声明 质量和可靠性 8-Lead MSOP
    ADM3065EBRMZ-R7 材料声明 质量和可靠性 8-Lead MSOP
    ADM3065EBRZ 材料声明 质量和可靠性 8-Lead SOIC
    ADM3065EBRZ-R7 材料声明 质量和可靠性 8-Lead SOIC
    ADM3065ETRMZ-EP 材料声明 质量和可靠性 8-Lead MSOP
    ADM3065ETRMZ-EP-R7 材料声明 质量和可靠性 8-Lead MSOP
    ADM3065ETRZ-EP 材料声明 质量和可靠性 8-Lead SOIC
    ADM3065ETRZ-EP-R7 材料声明 质量和可靠性 8-Lead SOIC
