MAX6399

高電圧、過電圧/低電圧、保護スイッチコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.87
特長
  • 高電圧性能(72V)によって直接監視可能なため車載用および産業用アプリケーションで高信頼のシステム動作を確保
    • 広い電源電圧範囲:5.75V~72V
    • 動作保証温度:-40℃~+125℃
    • 調整可能なDC-DC入力低電圧スレッショルドのパワーOK出力
    • 調整可能なDC-DC出力過電圧スレッショルド
  • 内蔵保護機能によってシステムの信頼性を向上
    • 内蔵チャージポンプによって通常動作(VGS = 10V)時のnチャネルMOSFETを十分にエンハンス可能
    • 20mAシンク性能によって過電圧時に高速GATEシャットオフ
    • 高電圧トランジェント時に外付けnチャネルMOSFETをラッチオフ
    • 過熱シャットダウン保護
製品概要
show more Icon

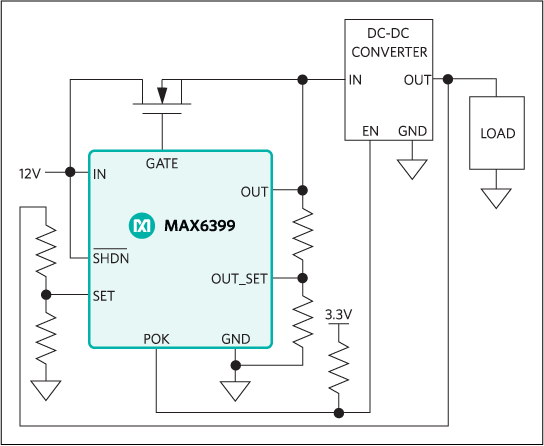

MAX6399は小型の過電圧および低電圧保護回路です。このデバイスはDC-DC出力電圧を監視し、過電圧状態の発生時にDC-DC入力負荷から電源を即座に分離します。DC-DC入力電圧が調整可能なスレッショルドを下回ると、パワーOK出力が通知されます。このコントローラアーキテクチャによって、個別の負荷電流要件に適合するように外付けnチャネルMOSFETのサイズを定めることが可能になります。

監視対象のDC-DC出力電圧が、ユーザが調整可能な過電圧スレッショルドを下回ると、nチャネルMOSFETをエンハンスするためにMAX6399のGATE出力はハイになります。MAX6399はチャージポンプ回路を内蔵し、この回路によってGATE電圧を入力電圧(VGS = 10V)より10V高くして、外付けnチャネルMOSFETを十分にエンハンスすることが可能であるため、ドレイン-ソース間の抵抗を最小限に抑制することができます。

監視対象の出力電圧が、ユーザが調整可能な過電圧スレッショルドを上回ると、GATE出力は即座にローに強制され、MOSFETがシャットオフされます。MAX6399の入力電源または/SHDN入力がサイクル変化するまで、MOSFETはラッチオフされたままです。MAX6399は、GATEをディセーブルするロジックローシャットダウン入力を備えています。また、MAX6399の温度がサーマルシャットダウンスレッショルドに達すると、内蔵温度過昇検出器はゲートをディセーブルします。

このデバイスは広い電源電圧範囲(5.75V~72V)で動作し、小型TDFNパッケージで提供され、-40℃~+125℃の範囲での動作が保証されています。

アプリケーション

  • ネットワーキング
  • RAID
  • サーバ
  • テレコム
