MAX16012

製造中

超小型、過電圧保護/検出回路

データシート (Rev. 6) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い電源電圧範囲：5.5V～72V
  • 最大72Vのオープンドレイン出力(MAX16010/MAX16011/MAX16012)
  • 高速伝搬遅延：2µs (max)
  • 低電圧ロックアウト内蔵
  • pチャネルMOSFETが過電圧状態後にラッチオフ(MAX16014)
  • 調整可能な過電圧スレッショルド
  • 動作温度範囲：-40℃～+125℃
  • 3mm x 3mmの小型TDFNパッケージ

MAX16010～MAX16014は、テレコムおよび工業用アプリケーションにおける高電圧、高過渡システム用の超小型、低電力、過電圧保護回路のファミリです。これらのデバイスは5.5V～72Vの広い電源電圧範囲で動作するため、バッテリスタック、ノートブックコンピュータ、およびサーバなどのその他のアプリケーションにも最適です。

MAX16010とMAX16011は、低電圧および過電圧状態を監視する独立した2個のコンパレータを備えています。これらのコンパレータは、最大72Vの電圧に使用可能なオープンドレイン出力を備えています。MAX16010は相補イネーブル入力(EN/アクティブローEN)を特長とし、またMAX16011はアクティブハイイネーブル入力および選択可能なアクティブハイ/ローOUTB出力を特長としています。

MAX16012は1個のコンパレータと独立したリファレンス出力を備えています。コンパレータ出力ロジックを選択するために、リファレンス出力を反転入力または非反転入力のいずれかに直接接続することができます。

MAX16013とMAX16014は、逆接続バッテリと過電圧状態を防止するために2個のpチャネルMOSFETを駆動可能な過電圧保護回路です。第1のMOSFET (P1)は外付けダイオードを不要にするため、入力電圧降下が最小限に抑制されます。第2のMOSFET (P2)は過電圧状態時に負荷を分離するか、または出力電圧をレギュレートします。MAX16014は、入力電源がサイクルされるまでMOSFET (P2)をラッチオフ状態に維持します。

MAX16010とMAX16011は小型8ピンTDFNパッケージで提供され、またMAX16012/MAX16013/MAX16014は小型6ピンTDFNパッケージで提供されます。これらのデバイスは、-40℃～+125℃での動作が完全保証されています。

アプリケーション

  • 48Vテレコム/サーバ/ネットワーキング
  • FireWire®
  • 産業用
  • マルチセル、バッテリスタック駆動装置
  • ノートブックコンピュータ
MAX16012
超小型、過電圧保護/検出回路

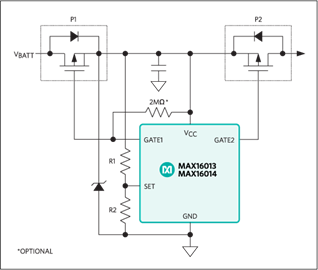

MAX16010、MAX16011、MAX16012、MAX16013、MAX16014：標準動作回路
