製品概要
機能と利点
- 同期整流器制御により、高効率を達成
- プログラム可能なVolt-Secondクランプ
- 出力電力レベル：25W～500W
- 低電流起動
(LT1952：460μA、VINオン/オフ=14.25V/8.75V)
(LT1952-1：400μA、VINオン/オフ=7.75V/6.5V) - 真のPWMソフトスタート
- ストレスを低減する短絡保護
- 高精度の電流制限スレッショルド：107mV
- 同期タイミングの遅延を調整可能
- ヒステリシスをプログラム可能な高精度のシャットダウン・スレッショルド
- プログラム可能なスロープ補償
- プログラム可能なリーディング・エッジ・ブランキング
- プログラム可能な周波数：100kHz～500kHz
- 最大1.5・fOSCの外部クロックに同期可能
- 1.23Vリファレンスを内蔵
- 2.5Vの外部リファレンス
- 電流モード制御
- 小型16ピンSSOPパッケージ
製品概要
LT1952/LT1952-1は、1個の1次側MOSFETを使用してフォワード･コンバータ方式を制御するように最適化された電流モードPWMコントローラです。LT1952/LT1952-1は同期整流器制御を行うので、きわめて高い効率を達成します。プログラム可能volt-secondクランプにより、飽和を防ぐ、トランス･リセットに対する保護を提供します。このため、1次側の1個のMOSFETが50%以上のデューティサイクルで確実に動作することが可能なので、MOSFET、トランス、整流器を大幅活用できます。LT1952/LT1952-1はソフトスタート機能を搭載しているので、シャットダウンおよび低電圧ロックアウトからの復帰を制御できます。107mVの高精度電流制限スレッショルドはデューティサイクルと無関係で、ソフトスタートと組み合わせることでhiccup短絡保護を提供します。また、LT1952は高い入力電圧でマイクロパワー･ブーストラップを起動できるように最適化されています。これに対し、LT1952-1は比較的低い入力電圧で起動できます。スロープ補償とリーディング・エッジ・ブランキングをプログラム可能なので、様々なインダクタやMOSFETを使用してループ帯域幅を最適化できます。どちらのデバイスも100kHz～500kHzの周波数を設定できますが、外部クロックに同期させることも可能です。 エラー・アンプは真のオペアンプなので、広範囲の補償ネットワークが可能です。LT1952/LT1952-1は小型16ピンSSOPパッケージで供給されます。
アプリケーション
- テレコム電源
- 産業用電源と分配電源
- 絶縁および非絶縁DC/DCコンバータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (14)
参考資料
-
R365 Reliability Data3/23/2018
-

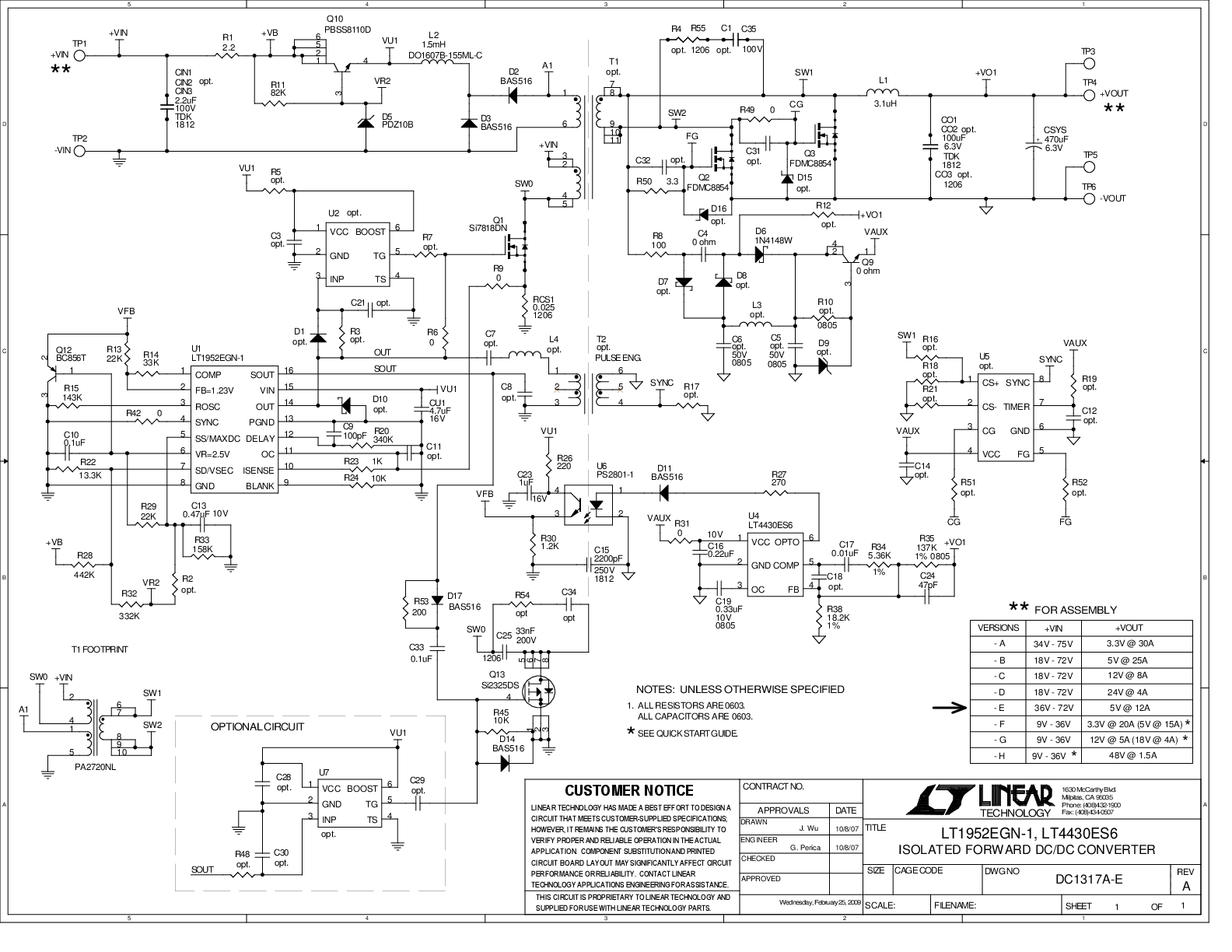

DC1317A-E - Demo Manual10/18/2013
-

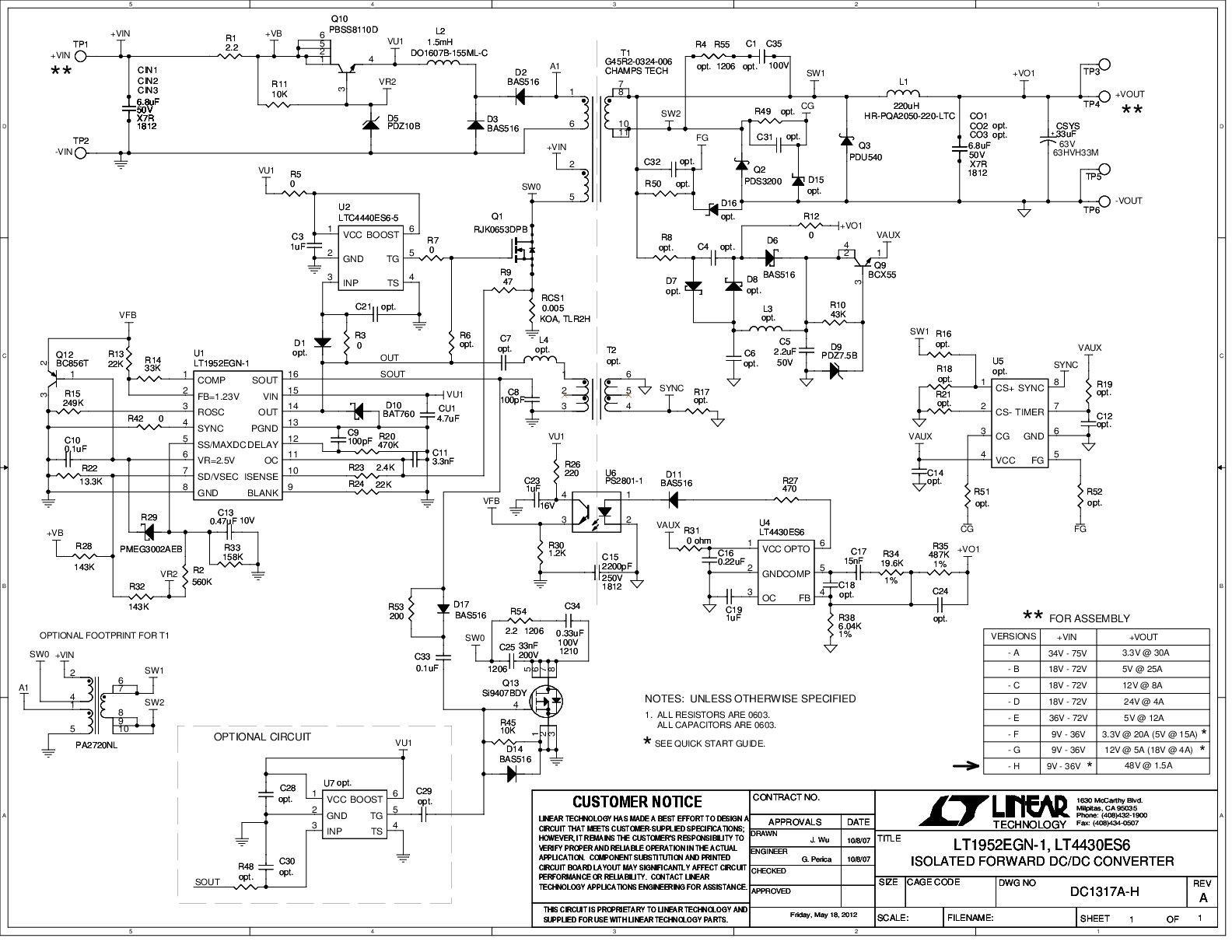

DC1317A-H - Demo Manual5/18/2012
-
DC968A-D - Demo Manual12/29/2009
-
DC968A-C - Demo Manual12/29/2009
-
DC968A-B - Demo Manual12/29/2009
-
DC968A-A - Demo Manual12/29/2009
-

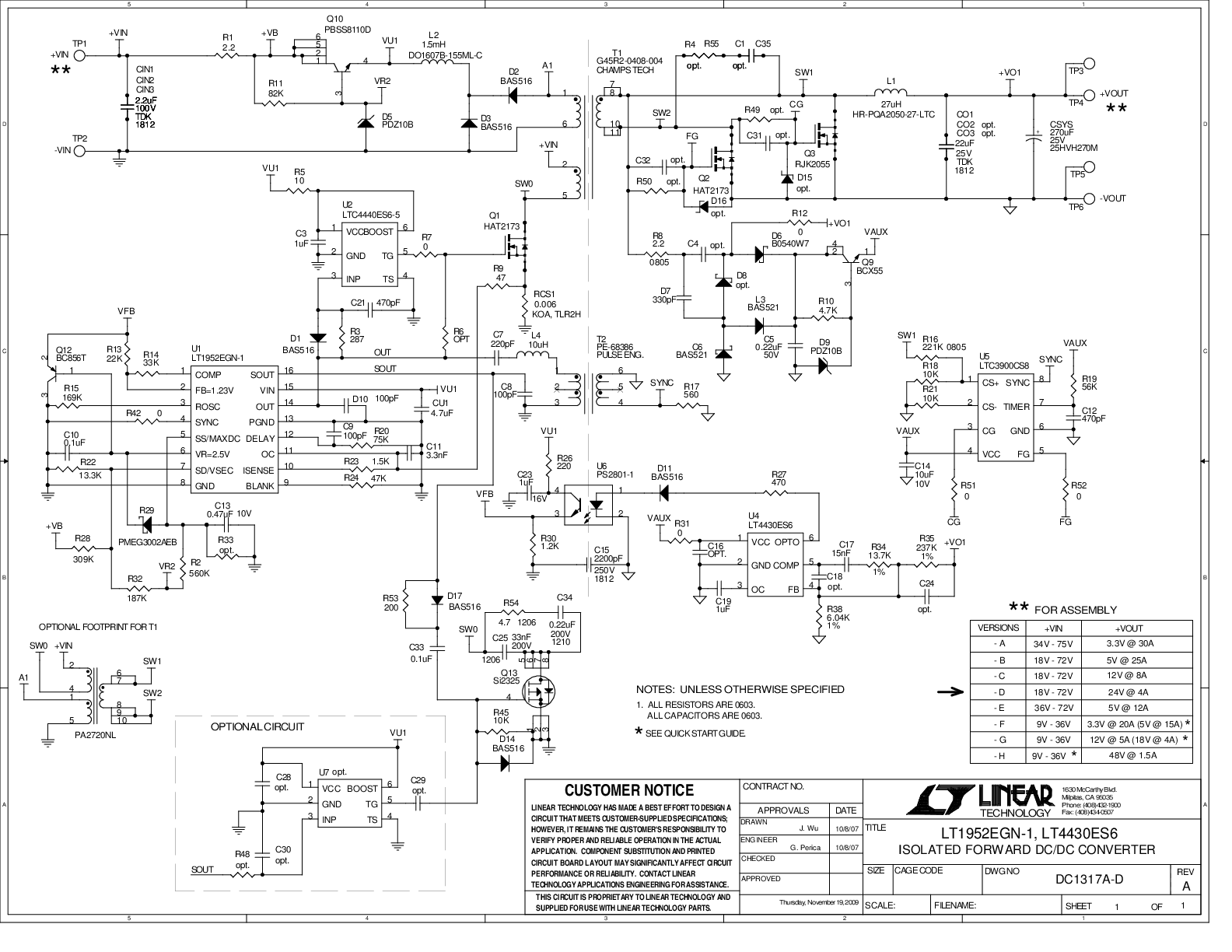

DC1317A-D - Demo Manual12/7/2009
-
DC1317A-F Demo Manual10/21/2009
-
DC1317A-G - Demo Manual10/21/2009
-
DC1317A-C - Demo Manual10/7/2009
-

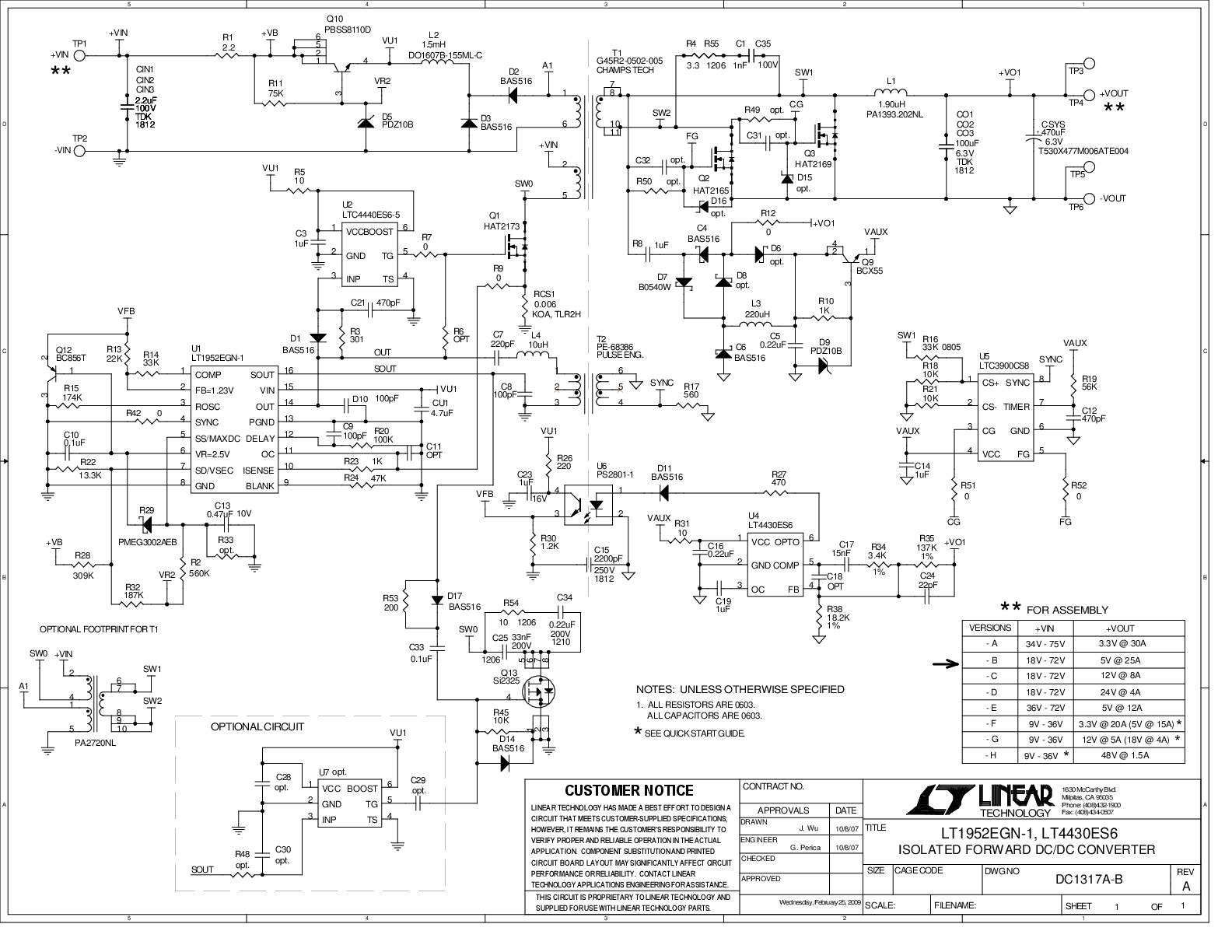

DC1317A-B - Demo Manual10/7/2009
-

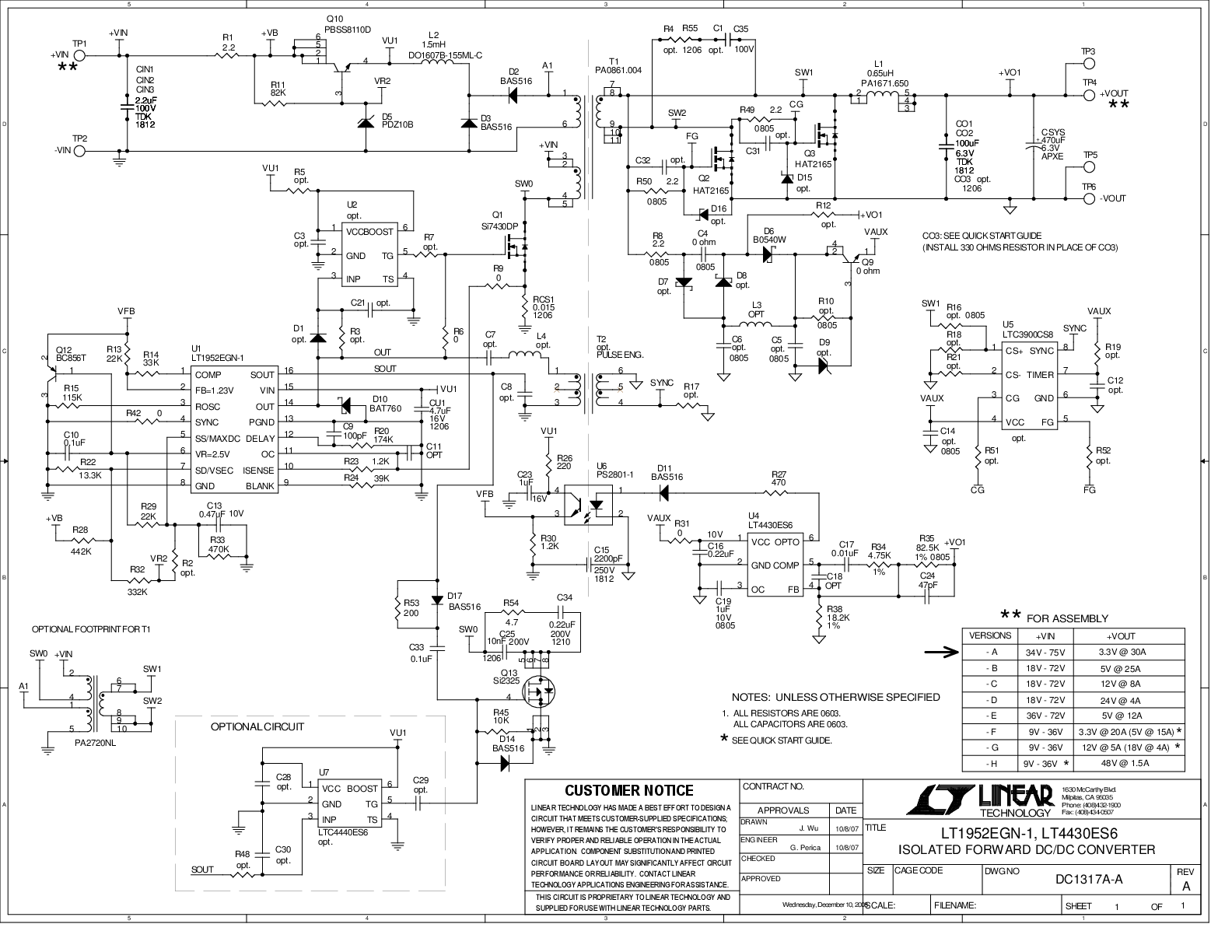

DC1317A-A - Demo Manual10/7/2009
-

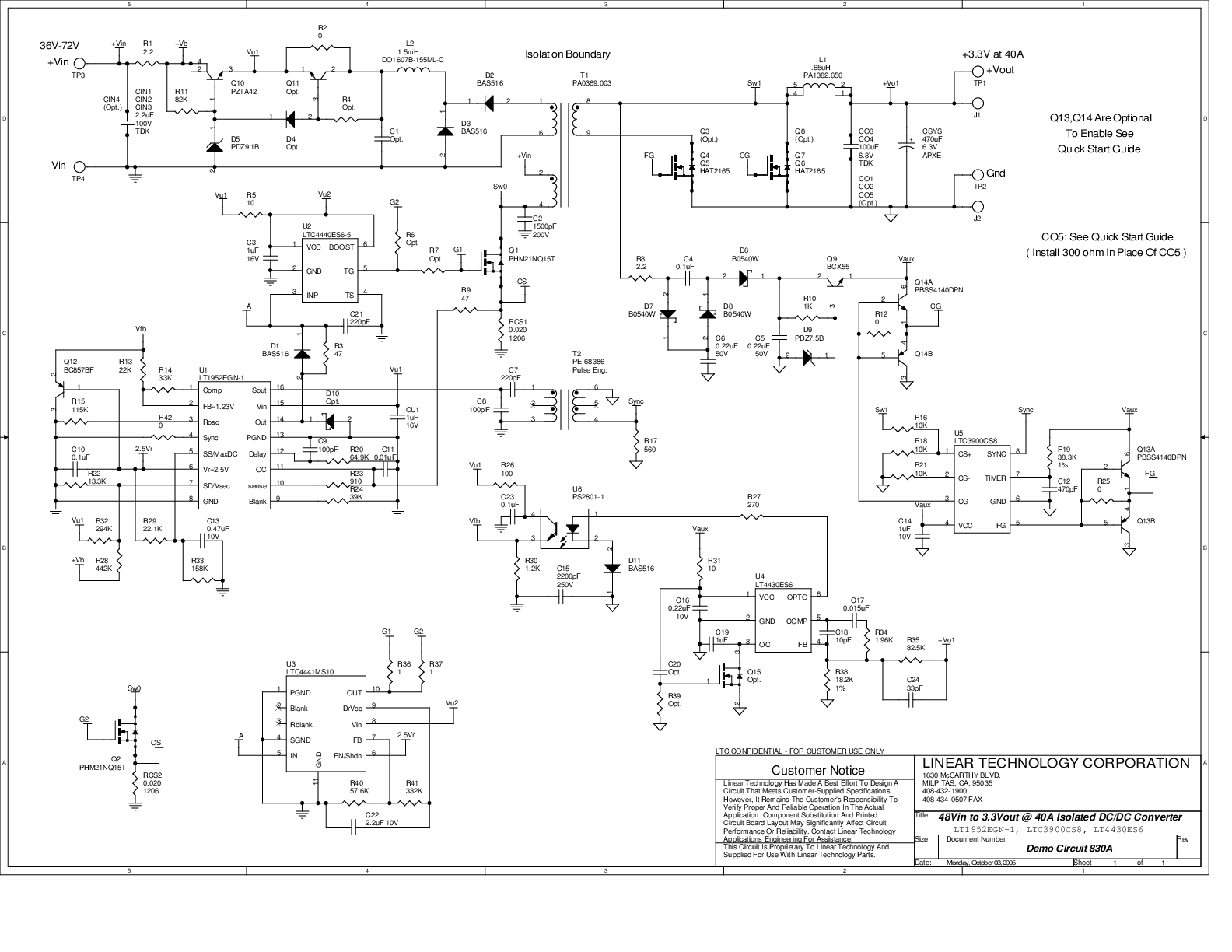

DC830A - Demo Manual9/24/2009
-
DC759A - Demo Manual9/24/2009
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT1952
LT1952-1
おすすめ製品
LT1952 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1952EGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1952EGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1952EGN-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1952EGN-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1952IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1952IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1952IGN-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1952IGN-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1952MPGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1952MPGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1952MPGN-1#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LT1952MPGN-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R365 Reliability Data |
