特長
- 低消費電力: 80 MSPSでチャンネルあたり60 mW、消費電力調整オプション付き。
- SNR = 71.5 dBFS (ナイキスト周波数まで)
- SFDR = 92 dBc (ナイキスト・レートまで)
- 優れた直線性:
- DNL = ±0.4 LSB (typ)
- INL = ±0.5 LSB (typ) - シリアルLVDS (ANSI-644、デフォルト)
低消費電力、縮小信号オプション(IEEE 1596.3と同じ)
- データ出力とフレーム・クロック出力を装備
- 650 MHzのフル・パワー・アナログ帯域幅
- 入力電圧範囲: 2 V p-p
- 電源動作: 1.8 V
- 詳細機能については、データ・シートを参照してください。

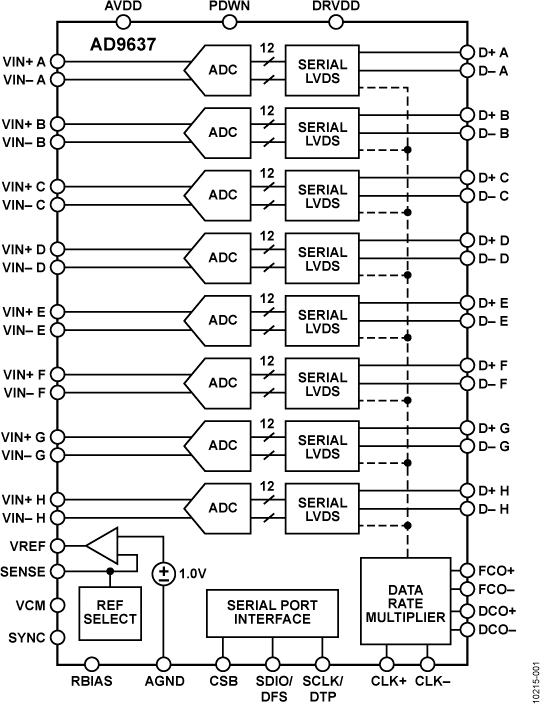

このADCは、フル性能動作のために1.8 Vの単電源とLVPECL/ CMOS/LVDS互換のサンプル・レート・クロックを必要とします。多くのアプリケーションに対して、外付けのリファレンス電圧またはドライバなしで済みます。
このADCは該当するLVDSシリアル・データレートを得るために、サンプル・レート・クロックを自動的に逓倍します。このデバイスには、出力でデータを取り込むためのデータ・クロック出力(DCO)と新しい出力バイトを通知するためのフレーム・クロック出力(FCO)が設けてあります。個別チャンネル・パワーダウンをサポートしており、すべてのチャンネルをディスエーブルしたときの消費電力は2 mW以下です。
ADCは、柔軟性を高め、システム・コストを下げるためにデザインされた、プログラマブルなクロック、データ・アライメント、プログラマブルなデジタル・テスト・パターンの生成などの複数の機能を持っています。使用可能なデジタル・テスト・パターンとしては、決定論的パターン、疑似ランダム・パターン、シリアル・ポート・インターフェース(SPI)を介して入力するユーザ定義のテスト・パターンなどがあります。
AD9637は、RoHS準拠の64ピンLFCSPパッケージを採用しています。仕様は−40°C~+85°Cの工業用温度範囲で規定されています。このデバイスは、米国特許により保護されています。アプリケーション
- 医用画像処理および非破壊超音波検査
- 携帯型の超音波およびデジタル・ビーム形成システム
- 直交無線レシーバ
- ダイバーシティー無線レシーバ
- 光ネットワーク
- テスト装置
- 小型フットプリント。8個のADCが小型省スペース・パッケージに内蔵されています
- 80 MSPSでチャンネルあたり60 mWの低消費電力、消費電力調整オプション付き。
- 使い安い。最大480 MHzの周波数で動作するデータ・クロック出力(DCO)を持ち、ダブル・データ・レート(DDR)動作をサポート。
- 柔軟性。SPI制御は、特定のシステム条件を満たす広範囲で柔軟な機能を提供します。
- AD9257 (14ビットのオクタルADC)とピン・コンパチブル
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9637
資料
Filters
1つが該当
データシート
1
ユーザ・ガイド
1
WIKI
評価用設計ファイル
2
zip
xls
アプリケーション・ノート
21
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
ユーザ・ガイド 1
アプリケーション・ノート 7
評価用設計ファイル 2
よく聞かれる質問 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
AD9637BCPZ-40 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
|
|
AD9637BCPZ-80 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
|
|
AD9637BCPZRL7-40 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
|
|
AD9637BCPZRL7-80 | 64-Lead LFCSP (9mm x 9mm w/ EP) |
|
- AD9637BCPZ-40
- ピン/パッケージ図
- 64-Lead LFCSP (9mm x 9mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD9637BCPZ-80
- ピン/パッケージ図
- 64-Lead LFCSP (9mm x 9mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD9637BCPZRL7-40
- ピン/パッケージ図
- 64-Lead LFCSP (9mm x 9mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- AD9637BCPZRL7-80
- ピン/パッケージ図
- 64-Lead LFCSP (9mm x 9mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 1, 2024
- 24_0009
Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process
AD9637BCPZ-40
製造中
AD9637BCPZ-80
製造中
AD9637BCPZRL7-40
製造中
AD9637BCPZRL7-80
製造中
6 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD9637BCPZ-40
製造中
AD9637BCPZ-80
製造中
AD9637BCPZRL7-40
製造中
AD9637BCPZRL7-80
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 1, 2024
- 24_0009
Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process
AD9637BCPZ-40
製造中
AD9637BCPZ-80
製造中
AD9637BCPZRL7-40
製造中
AD9637BCPZRL7-80
製造中
6 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD9637BCPZ-40
製造中
AD9637BCPZ-80
製造中
AD9637BCPZRL7-40
製造中
AD9637BCPZRL7-80
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
アナログ制御可変ゲイン・アンプ(VGA)1 |
||||
製造中 |
可変ゲイン・アンプ、超ローノイズ・プリアンプ/プログラマブルRIN内蔵、クワッド |
|||
クロック生成デバイス6 |
||||
新規設計に推奨 |
クロック分配器、1.2 GHz、PLL内蔵、分周器内蔵、遅延調整、8出力 |
|||
新規設計に推奨 |
クロック分配器、800MHz、PLL内蔵、分周器内蔵、遅延調整、5出力 |
|||
新規設計に推奨 |
クロック分配IC、1.2GHz、2つの1.6GHz入力、分周器/遅延調整内蔵、5出力 |
|||
新規設計には非推奨 |
クロック・ジェネレータ、14出力、低ジッタ |
|||
新規設計に推奨 |
クロック生成器、低ジッタ、14LVPECL/LVDS/HSTL/29LVCMOS出力 |
|||
新規設計には非推奨 |
クロック・ジェネレータ、6出力、デュアル・ループ |
|||
クロック分配器 (クロック・ディストリビューション)3 |
||||
新規設計に推奨 |
クロック分配IC、800 MHz、分周機能、遅延調整機能、3出力 |
|||
新規設計に推奨 |
クロック分配IC、1.6GHz、分周器、遅延調整、3出力 |
|||
新規設計に推奨 |
1.6 GHZクロック分配IC、ドライバ、遅延調整、2出力 |
|||
シングルエンド入力差動出力アンプ3 |
||||
新規設計に推奨 |
差動アンプ、ADC ドライバ、超低歪み、電流帰還型 |
|||
新規設計に推奨 |
ADCドライバ、超低歪み、差動(デュアル) |
|||
新規設計に推奨 |
ADCドライバ、差動、超低歪み、デュアル |
|||
デジタル制御VGA1 |
||||
製造中止 |
VGA(可変ゲイン・アンプ)、デジタル制御、広ダイナミック範囲、高速 |
|||
完全差動アンプ1 |
||||
新規設計に推奨 |
RF/IF用差動アンプ、超低歪み、3.3 GHz |
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエスト評価用キット 2
HSC-ADC-EVALCZ
FPGAベースのデータ・キャプチャ・キット
製品の詳細
資料
ソフトウェア
ZIP
29.79 M
ZIP
ZIP
EVAL-AD9637

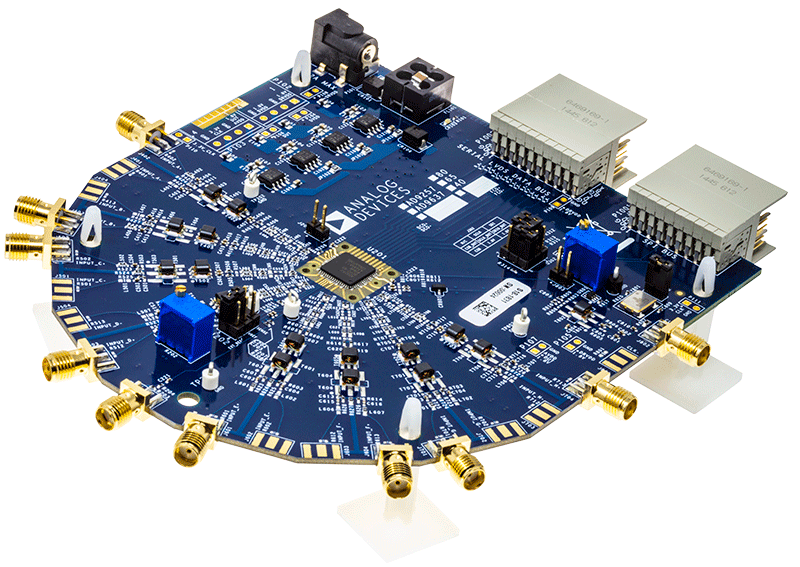

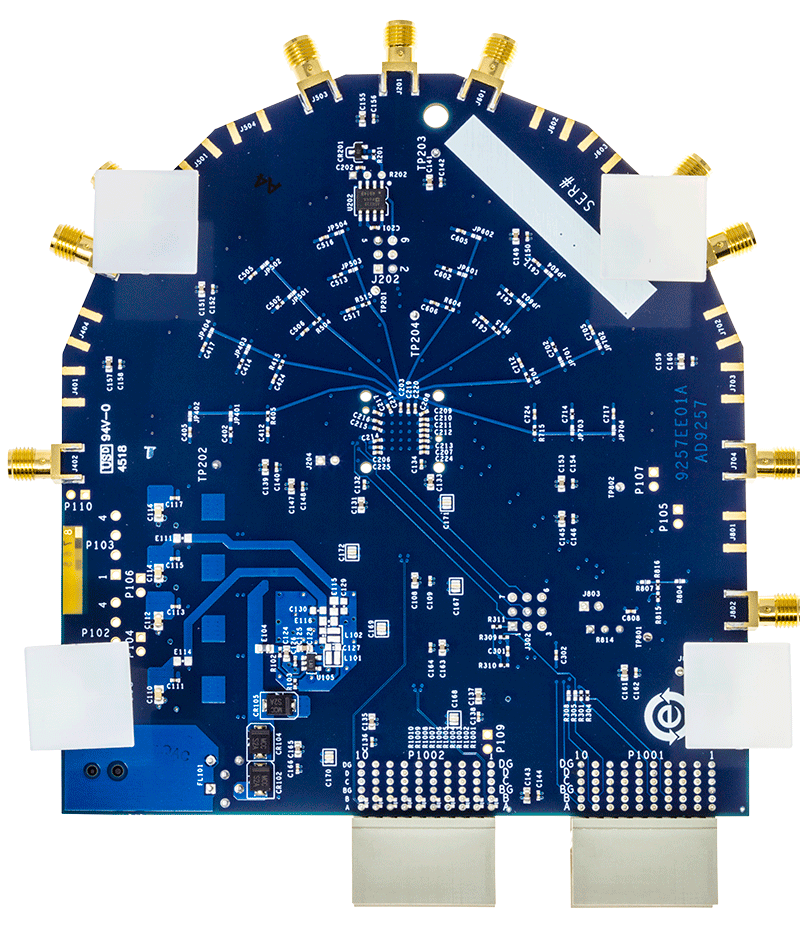

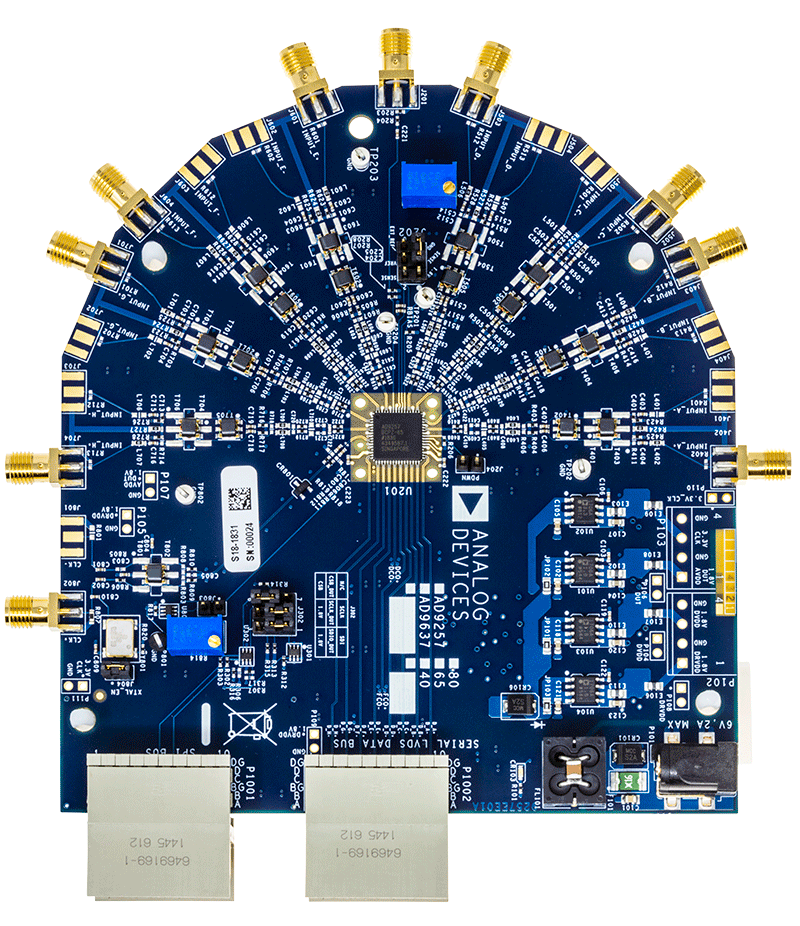

AD9637 Evaluation Board
製品の詳細
The AD9637-80EBZ is an evaluation board for the AD9637, octal 12-bit ADC. This reference design provides all of the support circuitry to operate devices in their various modes and configurations. It is designed to interface directly with the HSC-ADC-EVALCZ data capture card, allowing users to download captured data for analysis. The Visual Analog software package, which is used to interface with the device’s hardware, allows users to download captured data for analysis with a user-friendly graphical interface. The SPI controller software package is also compatible with this hardware and allows the user to access the SPI programmable features of the AD9637.
The AD9637 data sheet provides additional information related to device configuration and performance and should be consulted when using these tools. All documents and Visual Analog and SPI Controller are available at the High Speed ADC Evaluation Boards page. For additional information or questions, please email highspeed.converters@analog.com
