AD9446

16ビットA/Dコンバータ、80/100MSPS

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$64.69
機能
  • 100MSPSのサンプル・レートを保証(AD9446-100)
  • 30MHz入力で83.6dBのS/N比(3.8Vp-p入力、80MSPS)
  • 30MHz入力で82.6dBのS/N比(3.2Vp-p入力、80MSPS)
  • 30MHz入力の89 dBcのSFDR
  • 9.8MHzおよび10.8 MHzの95dBcツートーンSFDR
  • 60 fsec rmsジッタ
  • 優れた直線性
    DNL=±0.4LSB(typ)
    INL=±3.0LSB(typ)
  • 2.0~4.0Vp-pの差動フルスケール入力
  • バッファ付きアナログ入力
  • LVDS出力(ANSI-644互換)またはCMOS出力
  • データ形式の選択(オフセット・バイナリまたは2の補数)
  • 出力クロックが使用可能
  • 3.3Vと 5V電源で動作

製品概要
show more Icon
AD9446は、IFサンプリング・トラック&ホールド回路を内蔵する16ビット、モノリシックのサンプリングA/Dコンバータ(ADC)です。低消費電力、小型サイズ、および使いやすさを追求して最適化されています。本デバイスは最大100MSPSの変換レートで動作し、優れたS/N比を備えており、計測機器、医療用画像処理、携帯電話基地局で使用されているマルチキャリア、マルチモードのレシーバ等に最適なデバイスです。

このADCの完全な性能動作を実現するには、3.3Vおよび5.0Vの電源と低電圧の差動入力クロックが必要です。ほとんどのアプリケーションでは、リファレンスまたはドライバ部品を外付けする必要がありません。データ出力はLVDS互換性(ANSI-644規格)またはCMOS互換性を備えており、パターン配線の距離を短くするために電流全体の低減手段が組み込まれています。

ユーザは、データ形式や出力データモードなどの各種動作条件を任意に選択できます。

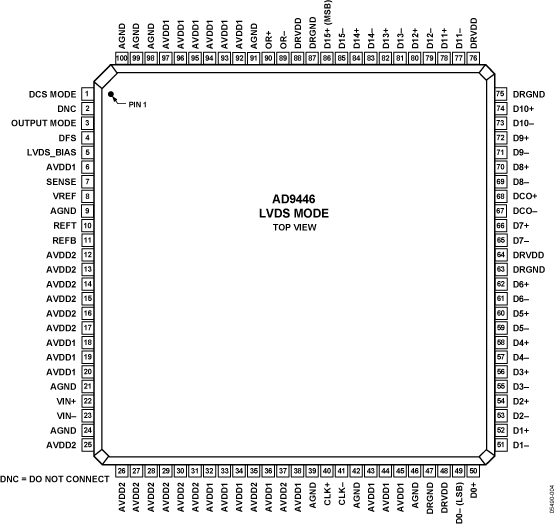

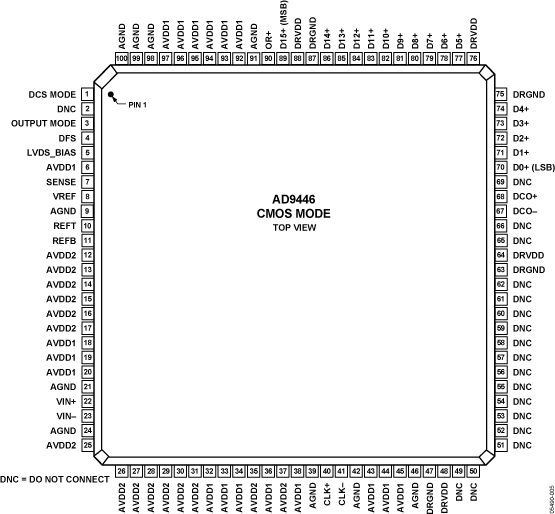

AD9446は100ピンの表面実装プラスチック・パッケージ(100ピンTQFP/EP)で提供され、その仕様は拡張工業用温度範囲(1)の-40~+85℃で規定されています。

製品のハイライト

  1. 真の16ビット直線性
  2. 高性能:データ・アクイジション・システム、計測機器、MRIあるいはレーダー受信機などのベースバンド・IF信号における並外れたS/N比性能
  3. 使いやすさ:リファレンスとトラック&ホールド回路を内蔵。出力クロックを備えているためデータの取り込み動作が簡単です。
  4. 鉛フリーの100ピンTQFP/EPパッケージ
  5. クロックのデューティ・サイクル安定化器は、広範囲のクロック・パルス幅でADCの性能全体を維持します。
  6. OR(アウトオブレンジ)出力は、信号が指定の入力電圧範囲を超えたときを示します。

アプリケーション

  • MRIレシーバ
  • マルチキャリア、マルチモードの携帯電話レシーバ
  • アンテナ・アレイの位置決め
  • パワーアンプのリニアライゼーション
  • 広帯域無線
  • レーダー、赤外線画像処理
  • 通信計測機器
