ADA4938-1

ADCドライバ、差動、超低歪み、シングル

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.46
特長
  • きわめて低い高調波歪み(HD)
    • −106 dBc HD2 @ 10 MHz
    • −82 dBc HD2 @ 50 MHz
    • −109 dBc HD3 @ 10 MHz
    • −82 dBc HD3 @ 50 MHz
  • 低入力電圧ノイズ:2.6 nV/√Hz
  • 高速
    • −3dB帯域幅:1,000 MHz、G = +1
    • スルーレート:4,700 V/μs
    • 0.1dBゲイン平坦性:150 MHz
    • 高速オーバードライブ回復時間:4 ns
  • オフセット電圧:1 mV(typ)
  • 外部調整可能なゲイン
  • 差動から差動またはシングルエンドから差動への動作
  • 調整可能な出力同相モード電圧
  • 広い電源電圧範囲:+5 V~±5 V
  • シングル・アンプまたはデュアル・アンプが入手可能
製品概要
show more Icon

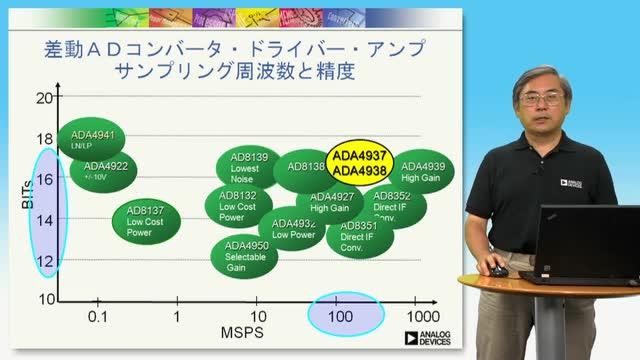

ADA4938-1/ADA4938-2は、低ノイズ、超低歪みの高速差動アンプです。この製品は、DC~27MHzで最大16 ビットの分解能を持つADコンバータ、あるいはDC~74MHzの12ビット分解能の高性能A/Dコンバータの駆動に最適です。出力のコモンモード電圧は、広い範囲にわたって調整できるため、ADA4938-1/ADA4938-2の出力をA/Dコンバータの入力にマッチングさせることができます。また、内部コモンモード帰還ループは優れた出力バランスを維持し、偶数次の高調波歪み積を抑圧します。

ADA4938-1/ADA4938-2では、完全差動(入出力が差動)とシングルエンド/差動でのゲイン構成が、容易に実現できます。4本の抵抗からなるシンプルな外付け帰還ネットワークによって、アンプのクローズド・ループ・ゲインを決定できます。

ADA4938-1/ADA4938-2は、アナログ・デバイセズ独自の第三世代の高電圧XFCBプロセスにより製造されているため、非常に低レベルの歪みとわずか2.6nV/√Hzの入力電圧ノイズを実現しています。ADA4938-1/ADA4938-2のDCオフセットと優れたダイナミック特性は、さまざまなデータ・アクイジション・アプリケーションや信号処理アプリケーションに最適といえます。

ADA4938-1(シングル・アンプ)は、鉛フリーの3mm×3mm、16ピンLFCSPパッケージで提供しています。ADA4938-2(デュアル・アンプ)は、鉛フリーの4mm×4mm、24ピンLFCSPパッケージで提供しています。ピン配置は、PCBレイアウトと歪みの最小化をはかるために最適化されています。これらの製品は、拡張工業用温度範囲-40℃~+85℃での動作を仕様規定しています。

アプリケーション

  • ADCドライバ
  • シングルエンドto差動変換器
  • IFおよびベースバンドのゲイン・ブロック
  • 差動バッファ
  • ライン・ドライバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.46

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4938-1ACPZ-R7
  • HTML
  • HTML
ADA4938-1ACPZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 13, 2014

- 14_0038

Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 13, 2014

- 14_0038

arrow down

Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-FDA-1

Universal Evaluation Board for Single Differential Amplifiers

zoom

EVAL-FDA-1

Universal Evaluation Board for Single Differential Amplifiers

Universal Evaluation Board for Single Differential Amplifiers

製品の詳細

The Universal Differential Amplifier Evaluation Boards can be used to evaluate single, high speed, fully differential amplifiers. The evaluation boards are bare boards that enable users to quickly prototype a variety of differential or single-ended circuits, which minimizes risk and reduces time to market. These boards are all RoHs Compliant. See references below on what board to order by lead count and package.
ツールおよびシミュレーション

ツールおよびシミュレーション 3

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
