製品概要
機能と利点
- SNR=65dBFS @fIN==～250 MHz ＠500MSPS
- ENOB=10.5ビット@fIN=～250MHz ＠500MSPS（-1.0dBFS）
- SFDR=-78dBc＠fIN=～250MHz ＠500MSPS（-1.0dBFS）
- 入力バッファを内蔵
- 優れた直線性性能：
--DNL誤差：±0.5LSB（typ）
--INL誤差：±0.6 LSB（typ）
- 500MSPSのLVDS
（ANS-644レベル）出力 - 1GHzのフル・パワー・アナログ帯域幅
- AD9230とピン互換
- 詳細については、データシートを参照してください。
製品概要
AD9434は、12ビットのモノリシック・サンプリングA/Dコンバータ（ADC）で、高性能、低消費電力しかも使い易くデザインされています｡この製品は、最大500 MSPSの変換レートで動作し、ワイドバンド･キャリアとブロードバンド・システムで、優れたダイナミック性能を持つように最適化されています｡サンプル/ホールドアンプや電圧リファレンスなどの必要なすべての機能をチップ上に内蔵して、完全な信号変換ソリューションを提供します。VREFピンは、内蔵リファレンスをモニタしたり、外部電圧リファレンスを供給したり（この場合、SPIポートを通して、外部リファレンス・モードを有効に設定する必要があります）するために使われます。
このADCは、フル性能動作のためには、1.8Vアナログ電源と差動のクロックを必要とします。デジタル出力はLVDS（ANS-644）互換で、2の補数、オフセット・バイナリ・フォーマットまたはグレイコードをサポートしています。データ用クロック出力は、出力データのタイミングに対して適切になっています。
AD9434は最新のCMOSプロセスで製造され、56ピンのLFCSPパッケージを採用しており、工業温度範囲(-40℃～+85℃)にわたって仕様規定されています。この製品はUS特許および国際特許によって保護されています。
アプリケーション
- 無線および有線のブロードバンド通信
- ケーブル・リバース・パス
- 通信用テスト装置
- レーダーおよび衛星サブ・システム
- パワー・アンプの線形化
-
高性能：
SNR：65dBFSを維持＠500MSPS、250 MHz入力 -
低消費電力：
500MSPSでわずか660mWの消費 -
使い易さ：
LVSD出力データと出力クロック信号は、従来のFPGAと簡単にインターフェースが可能内蔵リファレンスとサンプル&ホールドはシステム設計において柔軟性を提供単電源1.8Vを使うだけなので、システムの電源設計を簡素化 -
シリアル・ポート制御：
標準シリアル・インターフェース（SPI）は、製品の数々の機能、データ・フォーマット、パワーダウン、ゲインの調整、あるいは出力テスト・パターン発生などをサポート -
AD9434はAD9230とピン互換ですので、最小の設計変更で、多くのアプリケーションにおいて代替することができます
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

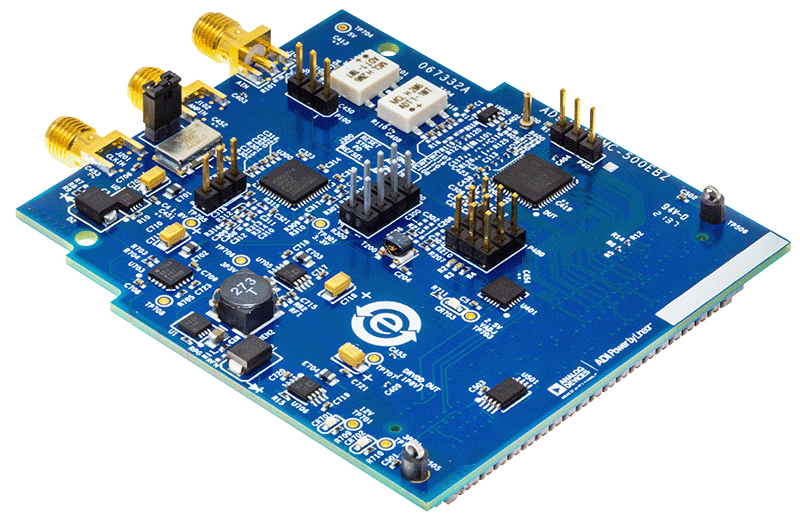

評価キット (2)
参考資料
-
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル8/18/2020
-
AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック (Rev. 0)2/2/2012PDF392 kB
-
AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev. 0)4/18/2008PDF359 kB
-
AN-878: 高速ADC SPIコントロール・ソフトウェア (Rev. A)11/13/2007PDF738 kB
-
AN-807: Multicarrier WCDMA Feasibility (Rev. 0)11/9/2007PDF969 kB
-
AN-808: Multicarrier CDMA2000 Feasibility (Rev. 0)11/9/2007PDF1535 kB
-
AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev. 0)11/9/2007PDF351 kB
-
AN-935: ADCトランス結合フロントエンドの設計 (Rev. 0)10/8/2007PDF674 kB
-
AN-835: 高速A/Dコンバータ（ADC）のテストと評価について (Rev. 0)12/11/2006PDF1039 kB
-
AN-586: 高速A/DコンバータのためのLVDSデータ出力 (Rev. 0)9/22/2006PDF207 kB
-
AN-742: スイッチド・キャパシタADCの周波数領域応答 (Rev. B)12/14/2004PDF744 kB
-
Evaluating the AD9434 Analog-to-Digital Converter3/22/2022WIKI
-
The Data Conversion Handbook, 20051/2/2005
-
FAQ7/26/2017
-
MT-031: データ・コンバータのグラウンディングと、「AGND」および「DGND」に関する疑問の解消3/20/2009PDF144 kB
-
MT-002:「ナイキストの基準」を、現実のADC システムの設計に活かす3/4/2009PDF152 kB
-
MT-075: 高速 ADC 向け差動ドライバの基礎と応用2/3/2009PDF0
-
CN-0238: アンチエイリアシング・フィルタ付き高性能、12 ビット、500MSPS 広帯域レシーバ4/11/2012PDF643 kB
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
ソフトウェア & システム
ツールおよびシミュレーション
Virtual Eval（仮想評価、 ベータ版）
Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。
MathWorks®
設計ツール
Visual Analog
VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション／データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
リファレンス・デザイン (1)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9434BCPZ-370 | 材料宣誓書（MD） | 信頼性データ | 56 ld LFCSP (8x8mm, 5.1mm exposed pad) | |
| AD9434BCPZ-500 | 材料宣誓書（MD） | 信頼性データ | 56 ld LFCSP (8x8mm, 5.1mm exposed pad) | |
| AD9434BCPZRL7-370 | 材料宣誓書（MD） | 信頼性データ | 56 ld LFCSP (8x8mm, 5.1mm exposed pad) | |
| AD9434BCPZRL7-500 | 材料宣誓書（MD） | 信頼性データ | 56 ld LFCSP (8x8mm, 5.1mm exposed pad) | |
| ウェハ・ファブリケーション・データ |
