製品概要
機能と利点
- 1個のパッケージに4個のADCを内蔵
- チャンネル当たりのADCの消費電力：98mW（50MSPS時）
- S/N比：73dB（ナイキスト周波数まで）
- 有効ビット数（ENOB）：12ビット
- SFDR：84dBc（ナイキスト周波数まで）
- 優れた直線性
- DNL = ±0.5LSB（typ）
- INL = ±1.5LSB（typ）
- シリアルLVDS（ANSI-644、デフォルト）
- 低消費電力、信号低減オプション、IEEE1596.3標準に類似
- データ／フレーム・クロック出力あり
- 315MHzのフルパワー・アナログ帯域幅
- 2V p-pの入力電圧範囲
- 1.8 V電源動作
- シリアル・ポート制御
- フルチップおよび個別チャンネルのパワーダウン・モード
- 柔軟なビット方向
- 内蔵のカスタム・デジタル・パターン生成機能
- プログラマブルなクロック／データ調整
- プログラマブルな出力分解能
- スタンバイ・モード
製品概要
AD9259は、サンプル＆ホールド回路を内蔵するクワッド14ビット、50MSPSのA/Dコンバータ（ADC）で、低価格、低消費電力、小型化、使いやすさを実現するように設計されています。最大50MSPSの変換レートで動作し、小さいパッケージ・サイズが非常に重要なアプリケーションで優れたダイナミック性能や低消費電力を提供できるように最適化されています。フル性能で動作するためには、1.8Vの単電源とLVPECL/CMOS/LVDS互換のサンプル・レート・クロックを必要とします。ほとんどのアプリケーションでは、電圧リファレンスやドライバ部品を外付けする必要がありません。
サンプル・レート・クロックを自動的に逓倍して適切なLVDSシリアル・データレートを設定します。出力でデータを取り込むためのデータ・クロック（DCO）と新しい出力バイトを信号で表示するためのフレーム・クロック（FCO）を備えています。チャンネルを個別にパワーダウンでき、全チャンネルをディスエーブルにすると、消費電力を2mW（typ）未満に抑えられます。
AD9259は、フレキシビリティを最大化し、システム・コストを最小限に抑えるための機能をいくつか備えています。プログラマブルなクロック／データ調整やプログラマブルなデジタル・テスト・パターン生成機能などです。使用できるデジタル・テスト・パターンには、内蔵の決定論的／疑似ランダム・パターンや、シリアル・ポート・インターフェース（SPI®）から入力されるユーザ定義のカスタム・テスト・パターンなどがあります。
AD9259は鉛フリーの48ピンLFCSPパッケージを採用し、－40～＋85℃の工業用温度範囲で仕様規定されています。
製品のハイライト
- 小さなフットプリント。4個のADCを小型の省スペース・パッケージに内蔵。
- 50MSPS時チャンネル当たり98mWの低消費電力
- 使い易さ、データクロック出力（DCO）の周波数は最大350MHzで動作しダブル・データ・レート（DDR）動作をサポートします。
- ユーザ・フレキシビリティ。シリアル・ポート・インターフェース（SPI）コントロールは、特定のシステム条件を満たす各種の柔軟な機能を提供
- ピン互換ファミリーの製品：AD9287（8ビット）、AD9219（10ビット）、AD9228（12ビット）
アプリケーション
- 医療用の画像処理装置、非破壊超音波計測
- 携帯用の超音波／デジタル・ビーム形成システム
- 直交無線受信機
- ダイバーシティ受信機
- テープ・ドライブ
- 光ネットワーキング
- テスト機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

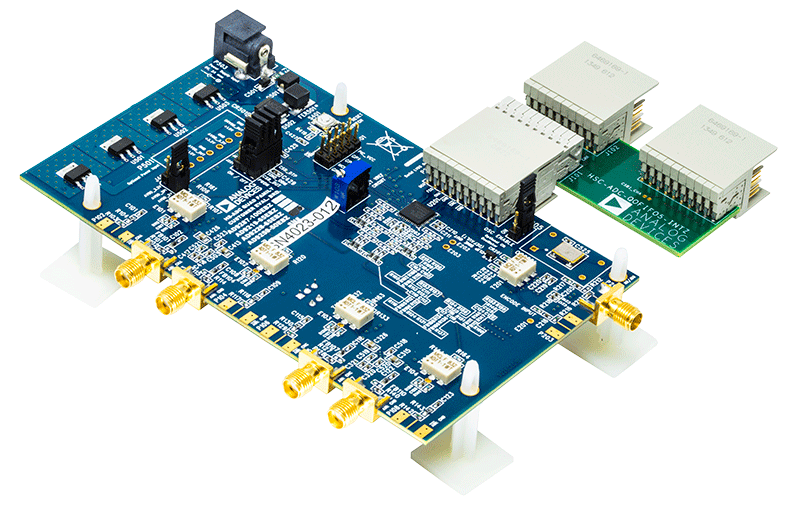

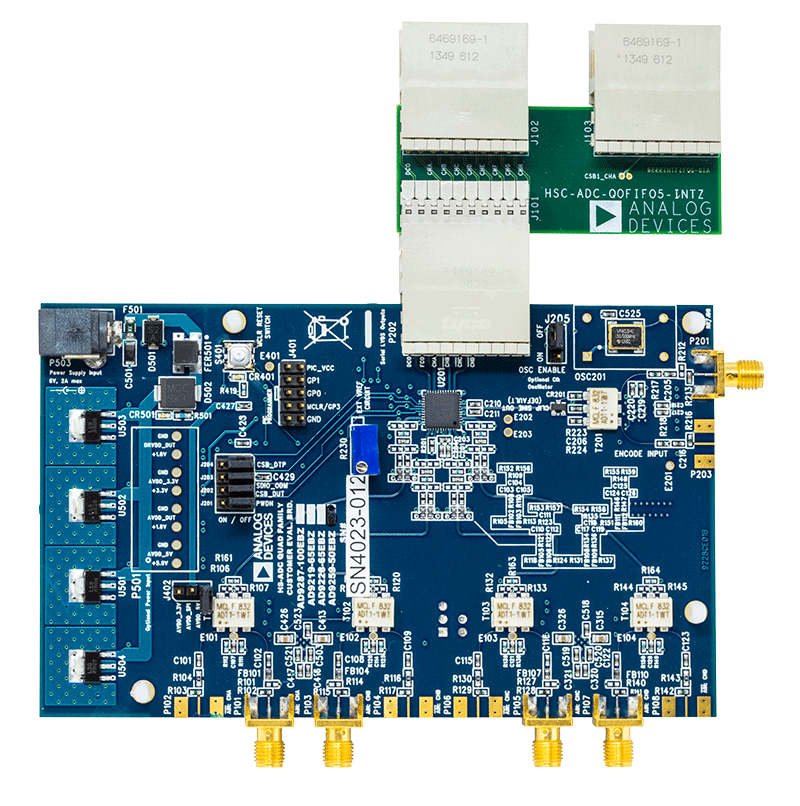

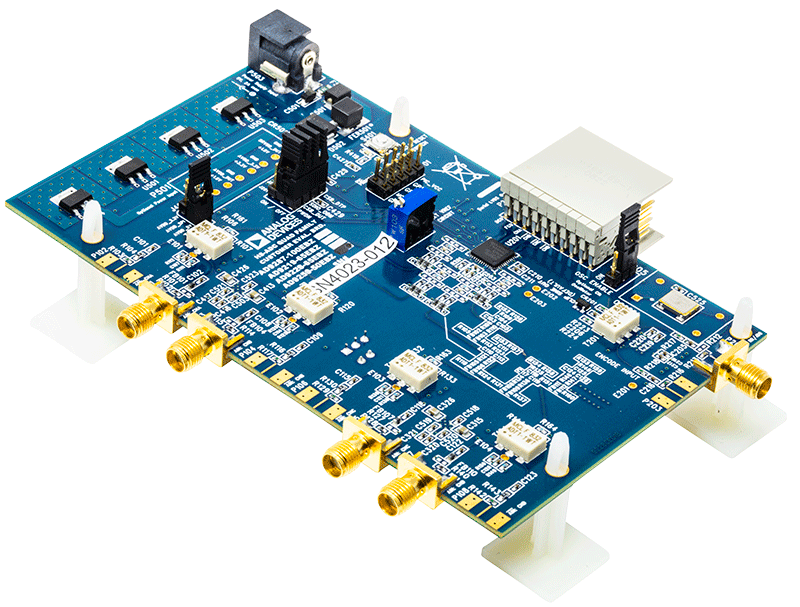

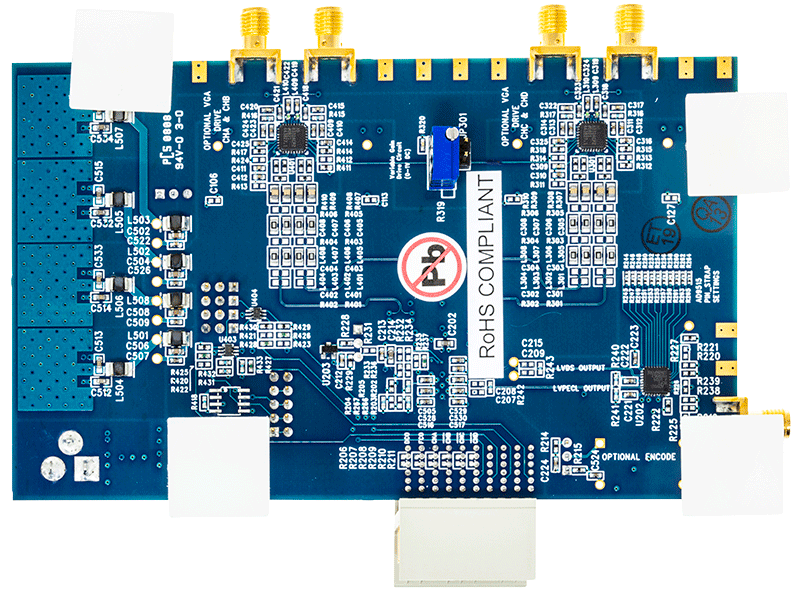

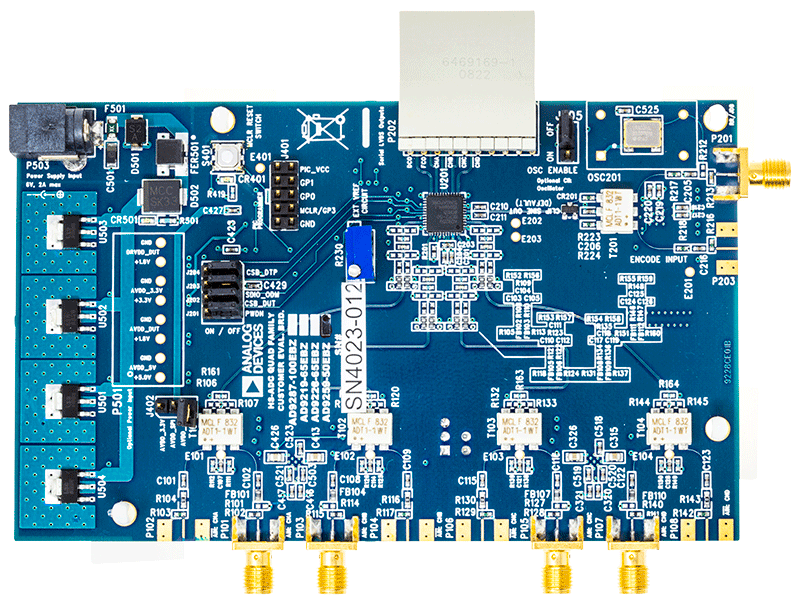

評価キット (2)
