製品概要
機能と利点
- 16/12ビット分解能でモノトニシティ保証
- 熱管理のためのダイナミック・パワー制御機能
- 電流と電圧出力ピンは単一端子で接続可能
- 出力電流範囲：0mA～20mA、4mA～20mA、または0mA～24mA、総合未調整誤差（TUE）：±0.05%（max）
- 電圧出力範囲：0～5V、0～10V、±5V、±10V、総合未調整誤差（TUE）：±0.04%（max）
- ユーザ・プログラマブルなオフセットとゲインの調整
- 診断機能内蔵
- リファレンス電圧を内蔵（±5ppm/℃typ）
- 温度範囲：-40℃～+105℃

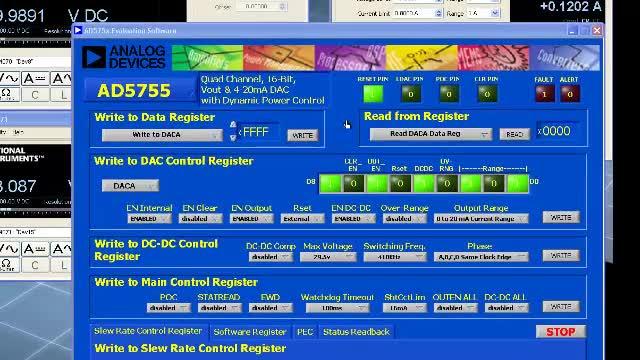

製品概要
AD5755は、クワッド、電圧および電流出力のDACで、-26.4V～+33Vの電源電圧で動作します。内蔵のダイナミック・パワー制御は、電流モードでのパッケージ・パワーの消費を最小化します。これは、チップの消費電力を最小化するために最適化されたDC/DCブースト・コンバータを使って、7.4V～29.5Vの出力ドライブ用の電圧を安定化させることで達成されます。この製品は、汎用3線シリアルインターフェースを使用しており、このインターフェースは最大30MHzのクロックレートで動作し、標準のSPI®、QSPI™、MICROWIRE™、DSPおよびマイクロ・コントローラなどのインターフェース規格と互換性を備えています。また、このインターフェースは、オプションでCRC-8のパケット誤差チェック機能を特長としており、インターフェース上の動作をモニタするウオッチドッグ・タイマも備えています。
製品のハイライト
- 熱管理のためのダイナミック・パワー制御機能
- 16ビット性能
- マルチチャンネル
アプリケーション
- プロセス制御
- アクチュエータ制御
- PLCs
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
