LTM4668A

クワッドDC/DC µModuleレギュレータ、設定可能1.2A出力アレイ付き

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.71
特長
  • クワッド出力降圧µModuleレギュレータ、出力チャンネルあたり1.2A
  • 広い入力電圧範囲:2.7V~17V
  • 0.6V~5.5V出力電圧
  • チャンネルあたり出力電流1.2A DC、並列接続可能
  • ±1.5%​全出力電圧レギュレーション
  • 100%デューティ・サイクル動作
  • 電流モード制御、高速過渡応答
  • 外付け周波数同期
  • 選択可能バースト・モード®動作
  • パワー・グッド・インジケータ
  • 過電流、電流および温度からの保護

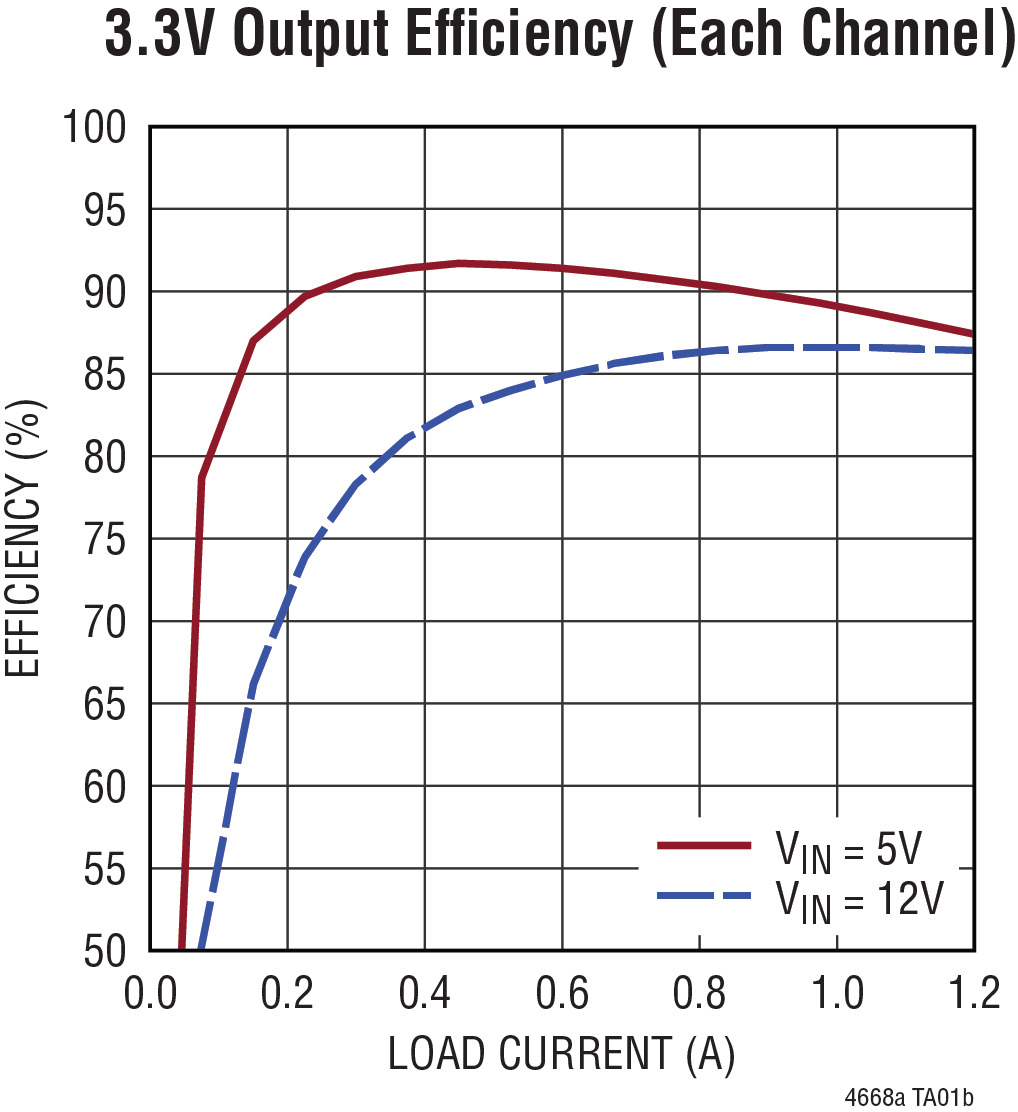

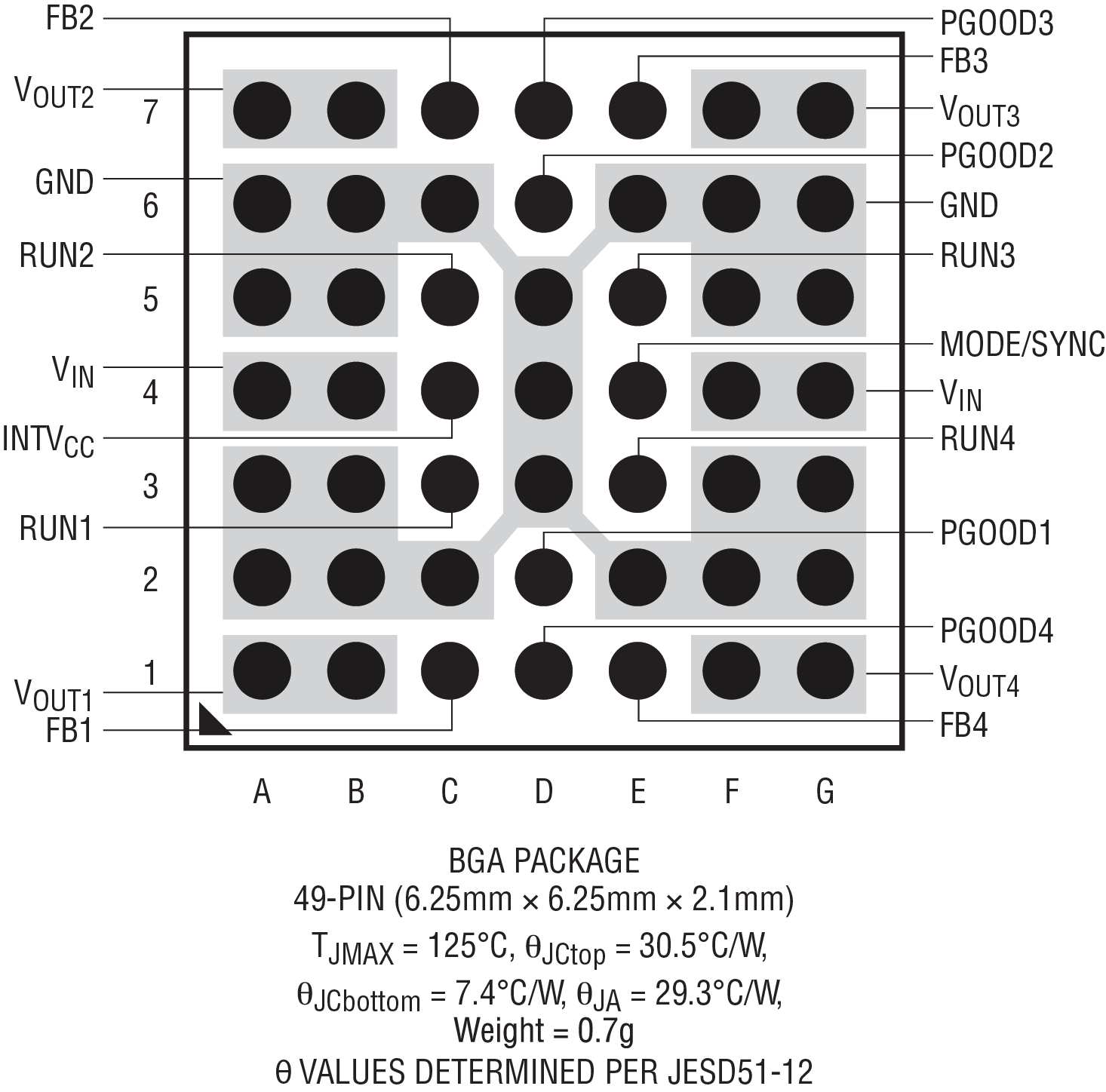

  • 6.25mm x 6.25mm x 2.1mm BGAパッケージ
  • LTM4668とピン互換(0.6V~1.8V出力、1MHz)。
製品概要
show more Icon

LTM4668AはクワッドDC/DC降圧µModule(マイクロモジュール)レギュレータで、出力あたり1.2AのDC電流を提供します。出力は、最大4.8Aまでアレイで並列化できます。パッケージには、スイッチング・コントローラ、パワー電界効果トランジスタ、インダクタ、その他の部品が含まれています。LTM4668Aは2.7V~17Vの入力電圧範囲で動作し、出力電圧範囲0.6V~5.5Vをサポートしています。バルク入出力コンデンサしか必要ありません。このデバイスは、周波数同期、PolyPhase動作、選択可能バーストモード動作、100%デューティ・サイクル、低IQ動作をサポートしています。スイッチング周波数が高い電流モード・アーキテクチャにより、安定度を保ったままラインや負荷の変動に対して非常に高速な過渡応答を実現します。

故障保護機能には、過電圧、過電流と過熱の保護が含まれます。電力モジュールは、省スペースの熱強化型6.25mm × 6.25mm × 2.1mm BGAパッケージに収められています。LTM4668AはSnPb(BGA)またはRoHS準拠の端子仕上げで提供されます。

アプリケーション

  • テレコム、ネットワークおよび産業用機器
  • マルチレール・ポイント・オブ・ロード・レギュレーション
  • FPGA、DSPおよびASICアプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4668AEY#PBF
  • HTML
  • HTML
LTM4668AIY
  • HTML
  • HTML
LTM4668AIY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 12, 2023

- 23_0160

LTM4668A/LTM4668 Data Sheet Revision

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

3 20, 2020

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 12, 2023

- 23_0160

arrow down

LTM4668A/LTM4668 Data Sheet Revision

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

3 20, 2020

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC2785A-B

LTM4668Aデモ用ボード | 小型クワッド1.2A出力降圧µModuleレギュレータ

zoom

DC2785A-B

LTM4668Aデモ用ボード | 小型クワッド1.2A出力降圧µModuleレギュレータ

LTM4668Aデモ用ボード | 小型クワッド1.2A出力降圧µModuleレギュレータ

製品の詳細

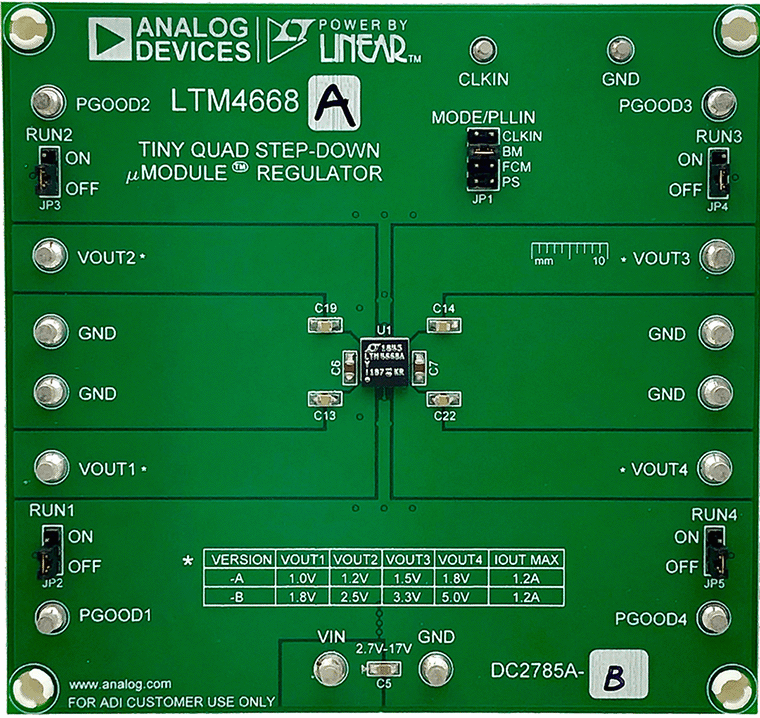

デモ回路2785A-BはLTM4668A µModule®レギュレータを特長とする、クアッド1.2Aの高効率降圧レギュレータです。DC2785A-Bは、2.7V~17Vの入力電圧範囲で動作し、最大1.2Aの出力電流を供給することができます。出力電圧は、1.8V~5Vの範囲でプログラムできます。LTM4668Aは、すべての機能を熱強化型6.25mm × 6.25mm × 2.1mm BGAパッケージにまとめたDC/DCポイント・オブ・ロード・レギュレータで、ほんの数個の入出力コンデンサしか必要としません。
