概览

优势和特点

  • PLX Technology Netchip 2272器件
  • USB驱动程序和应用程序代码
  • USB标志认证
  • 从EZ-KIT Lite取电
  • MSC LAN 91C111器件
  • SMSC MII连接器，可利用BF537 EZ-KIT Lite评估不同的PHY
  • 以太网堆栈和应用程序代码
  • 3.13 in（高）x 3.6 in

产品详情

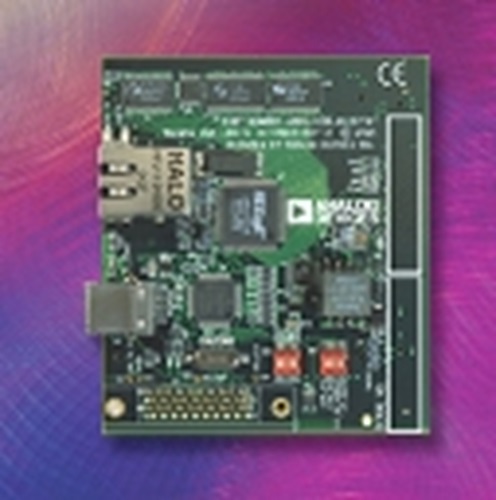

借助Blackfin® USB-LAN EZ-Extender子板，开发人员可连接至ADSP-BF533 EZ-KIT Lite、ADSP-BF537 EZ-KIT Lite和ADSP-BF561 EZ-KIT Lite上的异步内存总线。


EZ-Extender配有支持USB 2.0和10/100以太网的外设。 与ADSP-BF537 EZ-KIT Lite接口时，还可使用MII连接器。 借助MII连接器，用户可插入不同的PHY评估板。


关于Blackfin EZ-Extender的应用及其各种接口使用和连接信息，请联系ADI公司。


产品型号：
ADZS-USBLAN-EZEXT


工具支持：

电话： 1-800-ANALOGD (262-5643)
联系支持中心




技术与领域

相关产品

包装内含

  • Blackfin USB-LAN EZ-Extender
  • （直接插入ADSP-BF533、ADSP-BF537或ADSP-BF561 EZ-KIT Lite板的扩展接口）

系统需求

  • Windows XP Professional SP3（仅支持32位）。
  • Windows Vista Business/Enterprise/Ultimate SP2（仅支持32位）。 建议在无UAC保护的位置安装该软件。
  • Windows 7 Professional/Enterprise/Ultimate（支持32位和64位）。 建议在无UAC保护的位置安装该软件。
  • 建议使用最低为2 GHz的单核处理器或最低3.3 GHz的双核处理器。
  • 存储器(RAM)空间不低于1 GB，建议采用4 GB存储器。
  • 要求硬盘(HDD)空间不低于2GB。
  • 适用于ADI处理器的CrossCore Embedded Studio。
  • VisualDSP++ 5.0及最新更新。
