OP2177

量产

精密、低噪声、低输入偏置电流双通道运算放大器

数据手册 (Rev. I) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低失调电压：60 μV（最大值）
  • 极低失调电压：0.7 μV/°C（最大值）
  • 低输入偏置电流：2 nA（最大值）
  • 低噪声：8 nV/√Hz（典型值）
  • 共模抑制比(CMRR)、电源抑制比(PSRR)和AVO：> 120 dB（最小值）
  • 低电源电流：每个放大器400 μA
  • 双电源供电：±2.5 V至±15 V
  • 单位增益稳定
  • 无反相
  • 内部保护电路支持输入高于电源电压

OPx177系列由极高精度的单通道、双通道和四通道放大器组成，具有极低失调电压和漂移、低输入偏置电流、低噪声及低功耗等特性。 使用1000 pF以上容性负载时输出稳定，无需外部补偿。 电源电压为30 V时，每个放大器的电源电流小于500 μA。 其内置500 Ω串联电阻可以保护输入信号，允许输入信号电平高出电源电压若干伏，并保证无反相。

与以前的极低失调电压、高压放大器不同，OP1177（单通道）和OP2177（双通道）放大器提供小型8引脚表面贴装MSOP和8引脚窄体SOIC两种封装。 OP4177（四通道）放大器提供TSSOP和14引脚窄体SOIC两种封装。 此外，采用MSOP和TSSOP封装的额定性能与采用SOIC封装的性能相同。 MSOP和TSSOP封装产品仅提供卷带和卷盘形式。

在所有采用表面贴装封装的高精度放大器中，OPx177系列具有最宽的额定温度范围。 所有型号产品的额定工作温度范围均为−40 ℃至+125 ℃，适合要求最严苛的工作环境。

这些放大器的应用包括精密二极管功率测量、电压和电流电平设置以及光学和无线传输系统中的电平检测。 其它应用包括线路供电的便携式仪器仪表及控制元件：热电偶、RTD、应变电桥和其它传感器信号调理，以及精密滤波器。

应用

  • 无线基站控制电路
  • 光纤网络控制电路
  • 仪器仪表
  • 传感器和控制元件
    • 热电偶
    • 电阻式温度检测器(RTD)
    • 应变电桥
    • 分流测量
  • 精密滤波器
OP2177
精密、低噪声、低输入偏置电流双通道运算放大器

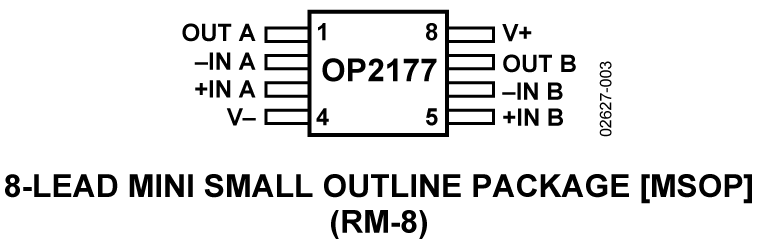

OP2177 Pin Configuration
