MAXM17903

4.5V至24V、300mA、结构紧凑的降压型电源模块

更多 showmore-icon

高效、节省空间、低发热、300mA、同步Buck电源模块，采用uSLIC封装

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 容易使用
    • 4.5V至24V较宽输入范围
    • 0.9V至3.3V可调节输出
    • ±1.44%反馈电压精度
    • 高达300mA输出电流能力
    • 内部补偿
    • 只需5个外围元件
    • 全陶瓷电容设计
  • 高效
    • 可选的PWM或PFM工作模式
    • 关断电流仅为2.2μA(典型值)
  • 灵活的设计
    • 预偏置启动
    • 漏极开路Power Good输出(低电平有效RESET引脚)
    • 可编程EN/UVLO门限
  • 工作可靠
    • 打嗝模式过流保护
    • 过温保护
    • -40°C至+125°C工作环境温度/-40°C至+150°C结温
更多细节
show more Icon

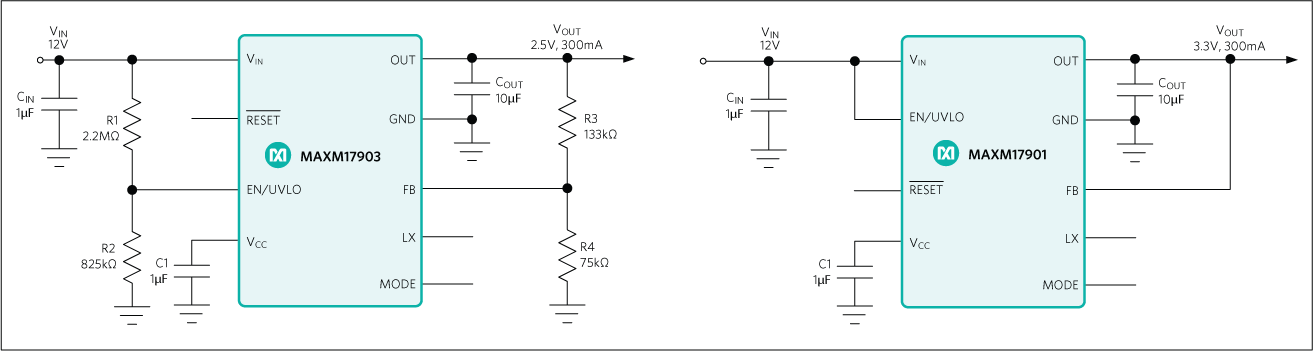

喜马拉雅系列稳压器IC和电源模块让您的电源方案工作温度更低、设计更简单。MAXM17903为高效、同步降压型DC-DC模块，集成芯片和电感，工作在较宽输入电压范围。模块工作在4.5V至24V输入电压范围，提供高达300mA输出电流，输出电压在0.9V至3.3V较宽范围内可编程。模块为简单易用的降压型电源模块，大大降低设计复杂度和制造风险，提供真正的即插即用电源方案，缩短上市时间。器件采用峰值电流模式架构，带有MODE引脚，可用于切换脉冲宽度调制(PWM)或脉冲频率调制(PFM)工作模式。为降低输入浪涌电流，器件提供内部软启动。

MAXM17903模块采用薄型、结构紧凑的10引脚、2.6mm × 3mm × 1.5mm、uSLIC™封装。器件可工作在-40°C至+125°C宽温范围。封装符合振动标准JESD22-B103B和机械冲击标准JESD22-B104。

应用

  • 4–20mA电流环路供电传感器
  • 电池供电设备
  • 通用负载点
  • HVAC与楼宇控制
  • 工业传感器和编码器
  • 替代LDO
  • USB Type-C供电负载
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAXM17903

文档

1
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 06/17/2019
英文

MAXM17901-MAXM17903: 4.5V to 24V, 300mA Himalaya uSLIC Step-Down Power Module Data Sheet (Rev.1)

打开PDF文件

redirect
969.00K
download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

视频

2

Thumbnail Image

视频

2022-10-04

09:02

Introduction to the MAXM15062-63-64-65-66-67-68-MAXM15462-63-64-65-66-67-MAXM17901-03-04-05-06 4.5V to 24V, 42V, 60V 300mA Himalaya uSLIC™ Step-Down Power Modules

了解更多
Thumbnail Image

视频

2022-10-04

07:12

Introduction to the MAXM17903/MAXM15462/MAXM15064 Himalaya uSLIC Step-Down Power Modules

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAXM17903AMB+ Embedded Maxim Grid Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAXM17903AMB+T Embedded Maxim Grid Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 27, 2023

- 2363

ASSEMBLY

MAXM17903AMB+

量产

MAXM17903AMB+T

量产

pdf

pcn_2363

external-icon

9月 22, 2020

- 2092

ASSEMBLY

MAXM17903AMB+

量产

MAXM17903AMB+T

量产

pdf

pcn_2092

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 27, 2023

- 2363

arrow down

ASSEMBLY

MAXM17903AMB+

量产

MAXM17903AMB+T

量产

pdf

pcn_2363

external-icon
9月 22, 2020

- 2092

arrow down

ASSEMBLY

MAXM17903AMB+

量产

MAXM17903AMB+T

量产

pdf

pcn_2092

external-icon

软件和型号相关生态系统

评估套件 2

MAXM17903EVKIT

MAXM17903 1.5V输出电压评估板

zoom

MAXM17903EVKIT

MAXM17903 1.5V输出电压评估板

download icon

下载

 print icon

打印
MAXM17903EVKIT
MAXM17903 1.5V输出电压评估板

特性和优点

  • 高度集成解决方案
  • 4.5V至21.5V较宽输入范围
  • 设置为1.5V输出，提供高达300mA输出电流
  • 效率高达75.50% (VIN = 12V，VOUT = 1.5V @ 100mA)
  • 500kHz开关频率
  • ENABLE/UVLO输入，电阻设置UVLO门限
  • PFM功能，轻载时保持高效
  • 固定内部4.1ms软启动时间
  • RESET输出，通过电阻上拉至VCC
  • 过流和过温保护(OCP和OTP)
  • 薄型表贴元件
  • 经过验证的PCB布局
  • 完全装配并经过测试
  • 符合CISPR22（EN55022）B类传到和辐射发射标准
立即购买 更多内容

产品详情

MAXM17903 1.5V输出评估板(EV kit)提供经过验证的设计，用于评估MAXM17903高压、高效、同步降压型DC-DC模块。评估板设置为提供1.5V输出电压，负载电流高达300mA。评估板具有可调节输入欠压锁定、可选模式、低电平有效RESET开漏信号。MAXM17903数据手册提供模块的完整说明，在更改演示电路之前应结合评估板数据手册仔细阅读。关于模块的完整特性、优势和参数，请参考MAXM17903数据手册。

应用

  • 4–20mA电流环路供电传感器
  • 电池供电设备
  • 通用负载点
  • HVAC与楼宇控制
  • 工业传感器和过程控制
  • 替代LDO
  • USB Type-C供电负载

资料

pdf icon

ZIP

MAXM17903EVKIT ODB File - Design Files Download

3.85M

更多 Arrow image

MAXM17901EVKIT

MAXM179013.3V输出电压评估套件

zoom

MAXM17901EVKIT

MAXM179013.3V输出电压评估套件

download icon

下载

 print icon

打印
MAXM17901EVKIT
MAXM179013.3V输出电压评估套件

特性和优点

  • 高度集成方案
  • 5.5V至24V较宽输入范围
  • 3.3V固定输出，提供高达300mA输出电流
  • 效率高达85.51% (VIN = 12V，VOOUT = 3.3V @ 100mA)
  • 500kHz开关频率
  • ENABLE/UVLO输入，电阻设置UVLO门限
  • PFM功能，轻载时保持高效
  • 固定内部4.1ms软启动时间
  • 低电平有效RESET输出，电阻上拉至VCC
  • 过流和过温保护(OCP和OTP)
  • 薄型表贴元件
  • 经过验证的PCB布局
  • 完全装配并经过测试
  • 符合CISPR22 (EN55022) Class B传导和辐射发射标准
立即购买 更多内容

产品详情

MAXM17901 3.3V输出评估板(EV kit)提供经过验证的设计，用于评估MAXM17901高压、高效、同步降压型DC-DC模块。评估板设置为3.3V输出电压，负载电流可高达300mA。评估套件具有可调节输入欠压锁定、可选模式、低电平有效RESET开漏信号。MAXM17901数据手册提供模块的完整说明，在更改演示电路之前应结合评估板数据手册仔细阅读。关于模块的完整特性、优势和参数，请参考MAXM17901数据手册。

应用

  • 4–20mA电流环路供电传感器
  • 电池供电设备
  • 通用负载点
  • HVAC与楼宇控制
  • 工业传感器和编码器
  • 替代LDO
  • USB Type-C供电负载

资料

pdf icon

ZIP

MAXM17901EVKIT ODB File - Design Files Download

5.26M

更多 Arrow image

评估套件2

MAXM17903EVKIT

MAXM17903 1.5V输出电压评估板

MAXM17901EVKIT

MAXM179013.3V输出电压评估套件

工具及仿真模型 2
