MAXM17625

推荐新设计使用

2.7V至5.5V、600mA Himalaya uSLIC降压电源模块

高效的同步降压稳压器可在高性能、宽温度范围和小尺寸之间达到平衡

数据手册 (Rev. 0) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 易于使用
    • 2.7V至5.5V输入
    • 0.8V至3.3V可调输出
    • ±1%反馈精度
    • 高达600mA输出电流
    • 2MHz或4MHz固定工作频率
    • 100%占空比工作
    • 内部补偿
    • 全陶瓷电容
  • 高效率
    • 可选PWM或PFM工作模式
    • 关断电流低至0.1μA（典型值）
  • 灵活的设计
    • 内部软启动和预偏置启动
    • 开漏电源良好输出（PGOOD引脚）
  • 稳定的工作性能
    • 过温保护
    • -40°C至+125°C环境工作温度/-40°C至+150°C结温
  • 稳定可靠
    • 通过跌落、冲击和振动标准：JESD22-B103、B104、B111
MAXM17625
2.7V至5.5V、600mA Himalaya uSLIC降压电源模块

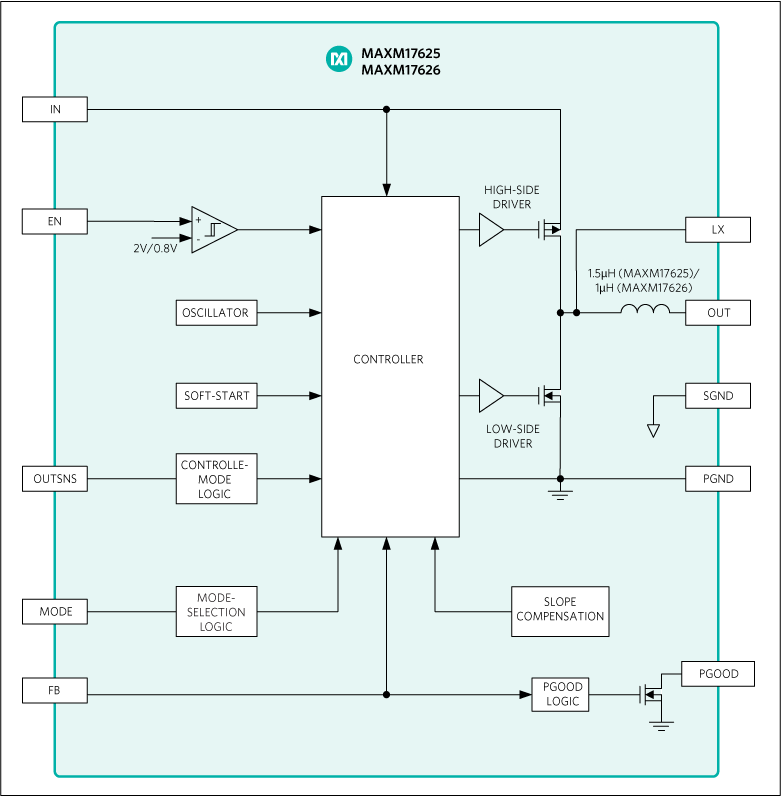

MAXM17625, MAXM17626: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

评估套件

eval board
schematic 1
MAXM17626EVKIT

MAXM17625/MAXM17626模块应用评估套件

立即购买 更多内容

特性和优点

  • 采用高达5.5V的输入电源
  • MAXM17625提供92%的高效率（(VIN = 3.3V, VOUT = 1.5V, IOUT = 300mA)
  • MAXM17626提供94.5%的高效率(VIN = 5V, VOUT = 3.3V, IOUT = 400mA)
  • 负载电流高达600mA
  • 2MHz固定开关频率(MAXM17625)
  • 4MHz固定开关频率(MAXM17626)
  • 可选择脉冲宽度调制(PWM)和脉冲频率调制(PFM)工作模式
  • 1ms内部软启动时间
  • 通过将上拉电阻连接到相应的输入电压提供电源良好(PGOOD)输出
  • 薄型表贴元件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAXM17625/MAXM17626评估套件（EV套件）设计可靠，用于评估MAXM17625/MAXM17626模块的性能。这些模块都分别经过配置，可通过评估套件展示优化性能和组件尺寸。

MAXM17625模块在2MHz的开关频率下提供高达600mA的电流。该模块配置为在2.7V至5.5V输入范围内提供1.5V输出。

MAXM17626模块在4MHz的开关频率下提供高达600mA的电流。该模块配置为在3.6V至5.5V输入范围内提供3.3V输出。

评估套件提供选择工作模式(PWM/PFM)和使能输入的功能。MAXM17625/MAXM17626模块数据手册提供了器件的完整描述，在操作评估套件之前应将其与本数据手册结合起来阅读。

应用

  • 电池供电应用
  • 分布式电源系统
  • 工业传感器和过程控制
  • 负载点电源
  • 标准5V电源

eval board
schematic 2
MAXM17625EVKIT

MAXM17625/MAXM17626模块应用评估套件

立即购买 更多内容

特性和优点

  • 采用高达5.5V的输入电源
  • MAXM17625提供92%的高效率（VIN = 3.3V，VOUT = 1.5V，IOUT = 300mA）
  • MAXM17626提供94.5%的高效率（VIN = 5V，VOUT = 3.3V，IOUT = 400mA）
  • 负载电流高达600mA
  • 2MHz固定开关频率(MAXM17625)
  • 4MHz固定开关频率(MAXM17626)
  • 可选择脉冲宽度调制(PWM)和脉冲频率调制(PFM)工作模式
  • 1ms内部软启动时间
  • 通过将上拉电阻连接到相应的输入电压提供电源良好(PGOOD)输出
  • 薄型表贴元件
  • 经过验证的PCB布局
  • 装配完成且经过测试

产品详情

MAXM17625/MAXM17626评估套件（EV套件）设计可靠，用于评估MAXM17625/MAXM17626模块的性能。这些模块分别经过配置，可通过评估套件展示优化性能和元件尺寸。

MAXM17625模块在2MHz的开关频率下提供高达600mA的电流。该模块配置为通过2.7V至5.5V输入提供1.5V输出。

MAXM17626模块在4MHz的开关频率下提供高达600mA的电流。该模块配置为通过3.6V至5.5V输入提供3.3V输出。

该评估套件具有选择工作模式(PWM/PFM)和使能输入的功能。MAXM17625/MAXM17626模块数据手册提供器件的完整描述，在使用评估套件之前应同时参阅该手册与本数据手册。



应用

  • 电池供电应用
  • 分布式供电系统
  • 工业传感器和过程控制
  • 负载点电源
  • 标准5V电源
MAXM17626EVKIT
MAXM17625/MAXM17626模块应用评估套件

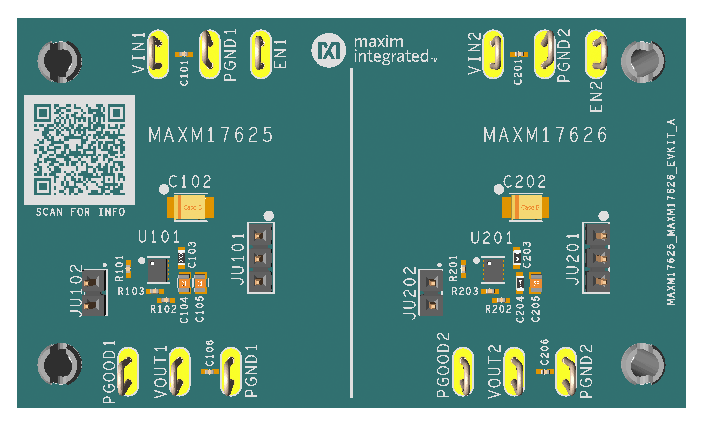

MAXM17625EVKIT, MAXM17626EVKIT: Board Photo
MAXM17625EVKIT
MAXM17625/MAXM17626模块应用评估套件

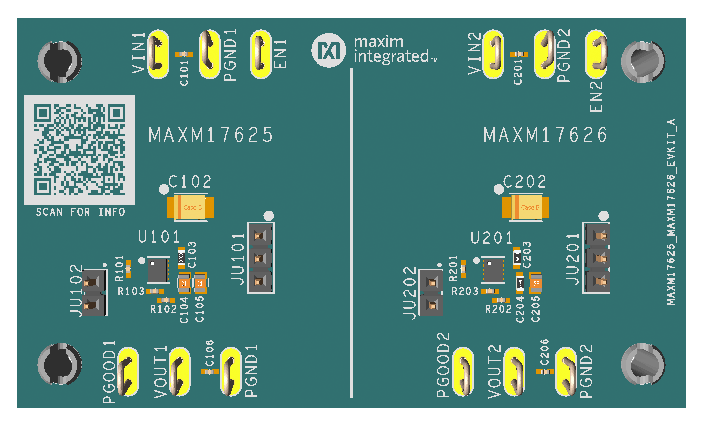

MAXM17625EVKIT, MAXM17626EVKIT: Board Photo
