MAXM17546

推荐用于新设计

4.5V至42V、5A、高效、DC-DC降压型电源模块，集成电感

高度集成DC-DC电源模块提供简便的小尺寸方案

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

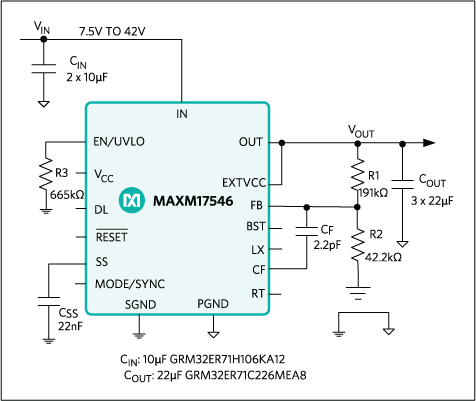

产品详情

  • 降低设计复杂度和制造风险，缩短上市时间
    • 集成同步降压型DC-DC转换器
    • 集成电感
    • 集成FET
    • 集成补偿元件
  • 节省电路板空间，适用于空间受限应用
    • 在单片封装内集成完整的降压电源
    • 小尺寸9mm x 15mm x 4.32mm SiP封装
    • 简化PCB设计，将外部BOM元件数量降至最少
  • 可灵活优化电源设计
    • 4.5V至42V宽输入电压范围
    • 输出电压从0.9V至12V可调
    • 可调节频率，外同步(100kHz至2.2MHz)
    • PWM、PFM或DCM电流模式控制
    • 可编程软启动
    • 辅助自举LDO，提高效率
    • 可选的可编程EN/UVLO
  • 在恶劣工业环境下可靠工作
    • 集成热保护
    • 打嗝式过载保护
    • /RESET输出电压监测
    • 宽温工作范围(-40°C至+125°C)/结温范围(-40°C+150°C)
MAXM17546
4.5V至42V、5A、高效、DC-DC降压型电源模块，集成电感
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
开关稳压器和控制器 2
MAX17546
量产 4.5V至42V、5A、高效同步降压型DC-DC转换器，带内部补偿
MAXM17504
最后购买期限 4.5V-60V、3.5A、高效、DC/DC降压型电源模块，带有集成电感
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

SIMPLIS Models 1

评估套件

MAXM17546EVKITBE

MAXM17546 5V输出评估套件

立即购买 更多内容

特性和优点

  • 宽输入范围：7.5V至42V
  • 内置屏蔽电感的高度集成解决方案
  • 5V编程输出，高达5A的输出电流
  • 全陶瓷电容和超紧凑解决方案
  • 可选PWM、DCM和PFM模式
  • 可编程4ms软启动时间和预偏置启动
  • 开漏低电平有效复位输出上拉至5V VCC
  • 可编程EN/UVLO阈值
  • 支持外部频率同步
  • 打嗝过流保护(OCP)
  • 过温保护(OTP)
  • -40°C至+125°C工业温度范围
  • 符合CISPR22 (EN55022) B类传导和电磁辐射骚扰相关要求

产品详情

Himalaya系列稳压器IC和电源模块可实现温度更低、体积更小且更简单的电源解决方案。MAXM17546EVKITBE# 5V输出评估套件（EV套件）是MAXM17546 42V、5A高效、电流模式、同步降压型DC-DC开关电源模块的演示电路。该评估套件具有较宽的7.5V至42V输入电压范围，在5V输出电压下，可提供高达5A的负载电流。该评估套件的开关频率编程为450kHz。该模块使用简单，可通过很少的外部元件进行轻松配置。它具有逐周期峰值限流保护、欠压闭锁(EN/UVLO)和热关断功能。

该评估套件预安装了采用紧凑型29引脚15mm x 9mm x 4.32mm SiP封装的MAXM17546模块，额定工作温度范围为-40°C至+125°C的整个工业温度范围。

MAXM17546模块数据手册提供器件的完整描述，在使用评估套件之前应同时参阅该手册与本数据手册。如需了解完整的模块特性、优势和参数，请参考MAXM17546数据手册。



应用

  • 基站负载点稳压器
  • 配电稳压器
  • FPGA和DSP负载点稳压器
  • HVAC与楼宇控制
  • 测试与测量设备

MAXM17546EVKITB

MAXM17546 5V输出评估板

立即购买 更多内容

特性和优点

  • 7.5V至42V较宽输入范围
  • 高度集成方案，内置屏蔽电感
  • 设置为5V输出，输出电流可达5A
  • 全陶瓷电容超紧凑方案尺寸
  • 可选PWM、DCM和PFM模式
  • 可编程4ms软启动时间和预偏置启动
  • 漏极开路RESET输出，上拉至5V VCC
  • 可编程EN/UVLO门限
  • 打嗝模式过流保护(OCP)
  • 过热保护(OTP)
  • -40°C至+125°C工业温度范围

产品详情

喜马拉雅系列稳压器IC和电源模块使电源工作在更低温度，设计更简单。MAXM17546 5V输出评估板(EV kit)为演示电路，演示MAXM17546 42V、5A、高效、电流模式、同步降压型DC-DC开关电源模块。评估板工作在7.5V至42V宽输入电压范围，5V输出电压时提供高达5A负载电流。评估板开关频率可设置为450kHz。模块使用简单，容易配置，只需最少的外部元件。器件具有逐周期峰值限流保护、欠压锁定(EN/UVLO)和热关断。

评估板已安装结构紧凑、29引脚、15mm x 9mm x 4.32mm、SiP封装的MAXM17546模块，工作在-40°C至+125°C工业级温度范围。

MAXM17546模块数据手册提供器件的完整说明，在操作评估板之前应结合该数据手册仔细阅读。关于模块的完整特性、利益和参数，请参考MAXM17546数据手册。

应用

  • 基站负载点稳压器
  • 配电稳压器
  • FPGA和DSP负载点稳压器
  • HVAC与楼宇控制
  • 测试与测量设备
MAXM17546EVKITBE
MAXM17546 5V输出评估套件
MAXM17546EVKITB
MAXM17546 5V输出评估板
