概览
优势和特点
- 降低设计复杂度和制造风险，缩短上市时间
- 集成开关电源控制器和两个MOSFET功率开关
- 集成电感
- 集成补偿元件
- 集成热故障保护
- 集成峰值限流
- 节省电路板空间，适用于空间受限的应用
- 在单片封装内全集成降压型电源
- 小尺寸9mm x 15mm x 2.8mm SiP封装
- 简化PCB设计，将外部BOM元件数量降至最少
- 可灵活地对电源设计进行优化
- 4.5V至60V宽输入电压范围
- 输出电压从0.9V至12V可调节
- 可调节频率，带外频率同步(100kHz至1.8MHz)
- 可编程软启动
- 自动切换PWM、PFM或DCM电流控制模式
- 可选的可编程EN/UVLO
产品详情

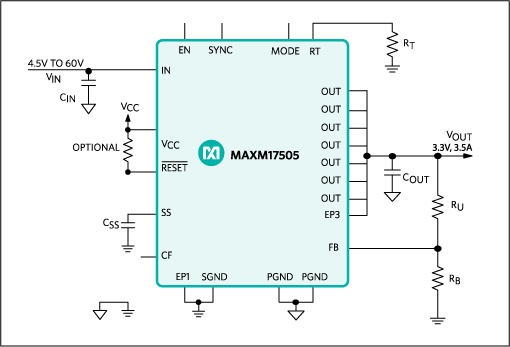

喜马拉雅系列稳压器IC和电源模块让您的电源方案工作温度更低、设计更简单。MAXM17505为使用简单的降压型电源模块，包括开关电源控制器、两个n沟道MOSFET功率开关、一个完全屏蔽电感以及补偿元件，采用薄型、热效率、系统级封装(SiP)。器件工作在4.5V至60V宽输入电压范围，提供高达1.7A连续输出电流，在0.9V至12V输出电压范围具有优异的线性和负载调整率。器件只需5个外部元件即可构成完整的总体电源方案。高度集成大大降低设计复杂度、制造风险，提供真正的即插即用电源方案，缩短上市时间。
器件可在脉宽调制(PWM)、脉冲频率调制(PFM)或非连续传导模式(DCM)控制方法下工作。
MAXM17505采用薄型、高散热、紧凑、29引脚、9mm x 15mm x 2.8mm SiP封装，降低封装功耗，增强效率。封装很容易焊接到印刷电路板，适用于自动化电路板组装。器件工作在-40°C至+125°C工业级温度范围。
应用
- 配电稳压器
- FPGA和DSP负载点稳压器
- HVAC与楼宇控制
- 工业电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
MAXM17505 Reliability Data1/12/2023PDF35K
-
UG-5861: EE-SIM Design and Simulation Environment User Guide5/5/2014PDF3M
工具及仿真模型
EE-Sim Power®工具
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
SIMPLIS Models
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAXM17505ALJ+ | 材料声明 | 质量和可靠性 | 32-LGA-9X15X2.92 | |
| MAXM17505ALJ+T | 材料声明 | 质量和可靠性 | 32-LGA-9X15X2.92 | |
| Wafer Fabrication Data | MAXM17505 Reliability Data |
