特性
- 3.4V至13.2V输入电压范围
- 1MHz、效率高达90%、同步DC-DC降压转换器
- 1V2、1V8和ADJ电源转换器与3V3和5V0异相工作
- 工作在667kHz升压转换器提供高达32V输出电压,可驱动多达8个WLED
- 所有电源转换器采用内部补偿
- 快速电源瞬态响应和负载瞬态响应
- 所有电源转换器输出具有内部软启动和短路保护功能
- 输入过压和反接保护
- 基于250ms定时器的故障保护用于过载、短路故障
- I²C串口用于开/关控制、输出电压设定、WLED电流设定、GPIO设置、故障监测
- 在整个工作电压和温度范围内,待机电流< 15µA
- 紧凑的56引脚、7mm x 7mm TQFN封装

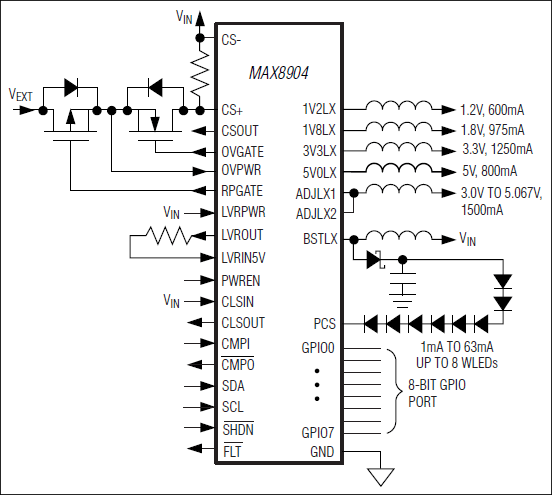

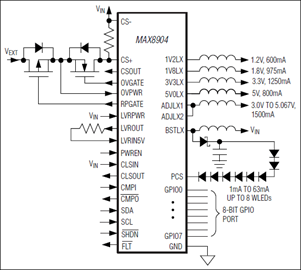

MAX8904电源管理IC为2节Li+手持/锂聚合物应用(诸如销售终端机、数字SLR摄像机、数字摄像机以及超便携移动PC)提供完备的电源解决方案。
MAX8904包含5个内置MOSFET的降压调节器(1V2、1V8、3V3、5V0和ADJ),可为处理器内核、存储器、I/O和其它需要电源轨的系统提供+1%/-3%的输出电压。WLED升压调节器支持LCD背光应用,可向多达8个WLED提供35mA的电流。该升压转换器也可配置为6位可编程电压源,提供63mA的输出电流。500mA、内置MOSFET和限流开关(CLS)允许系统设计者控制外围器件的输入功率。
MAX8904可控制一个外部n-MOSFET用于输入过压保护(典型值13.5V),也可控制一个外部p-MOSFET用于下游电路的反极性保护(高达-28V)。用于电源管理的系统输入电流监测是通过板载检流放大器(CSA)来实现,该放大器为差分输入并具有1.2V满摆幅、以地为参考的模拟输出。
400kHz、I²C接口支持ADJ电源轨和升压调节器(电压源模式)输出电压的设定,升压调节器(WLED电流调节器模式)的WLED电流设定,GPIO控制,还可使能/禁用ADJ、5V0、升压调节器和CSA模块。在系统故障的条件下,当由MAX8904的/FLT引脚引发中断时,I²C接口还可打开主处理器读取板载故障状态寄存器。
紧急关断输入(/SHDN)允许通过I²C预先选择转换器,以便于在电源故障条件下立即关断,以节省宝贵的固件运行时间。MAX8904内部包含一个独立的低电平有效、14V漏极开路输出比较器(CMP),内置1.25V基准。MAX8904 PWREN逻辑输入开启1V2、1V8、3V3和5V0默认电源电压。
MAX8904采用56引脚、7mm x 7mm TQFN封装。
应用
- 数字SLR摄像机
- 数字摄像机
- 销售终端机(POS)
- 超便携移动PC
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX8904ETN+TGC5 | 56-LFCSP-7X7X0.75 |
|
- MAX8904ETN+TGC5
- 引脚/封装图-中文版
- 56-LFCSP-7X7X0.75
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 5, 2017
- 1697
WAFER FAB
MAX8904ETN+TGC5
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 5, 2017
- 1697
WAFER FAB
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
多拓扑DC/DC1 |
||||
量产 |
尺寸最小、6通道、2节Li+电池供电的PMIC,用于数字SLR摄像机 |
评估套件 1
MAX8904EVKIT
MAX8904评估板
产品详情
MAX8904评估板(EV kit)是完全安装并经过测试的PCB,用于评估MAX8904电源管理IC。MAX8904评估板工作在3.4V至13.2V输入电压范围,由I²C接口控制。MAX8904包括5路降压转换器(1V2、1V8、3V3、5V0和ADJ)、一路WLED升压转换器(BST)、一个限流开关(CLS)、一个差分输入检流放大器(CSA)、一个漏极开路低电平有效输出的比较器(CMP)和8位GPIO端口。MAX8904可控制外部n-MOSFET,用于输入过压保护(典型值13.5V);也可控制一个外部p-MOSFET,用于下游电路的电源反接保护(高达-28V)。可通过I²C接口设置ADJ电源电压和BST稳压器(电压源模式)输出电压,以及BST稳压器(WLED电流调节器模式)电流、GPIO控制,还可控制使能/禁用ADJ、5V0、BST、CSA、CMP和CSA模块。
MAX8904评估板还提供Windows® 2000,Windows XP®和Windows Vista®兼容软件,利用简捷的图形用户界面(GUI)评估MAX8904功能。为评估MAX8904,需要同时定购MAX8904评估板和MINIQUSB+命令模块。
应用
- 数字SLR摄像机
- 数字摄像机
- 销售终端机(POS)
- 超便携移动PC
