概览
优势和特点
- 效率高达97%，带有内部同步整流器
- 30µA低静态电流
- 1.8V输入、VOUT = 5V时保证500mA输出电流
- 2.5V输入、5V时保证1A输出电流
- 低噪声固定频率工作模式(FPWM模式)
- 2MHz PWM开关频率
- 预设(5V)或可调节输出
- 采用软启动控制电流，限制了浪涌电流
- True Shutdown功能
- 内部补偿
- 过载/短路保护
- 0.1µA关断电流
- 热关断功能
- 紧凑的10引脚、3mm x 3mm TDFN封装

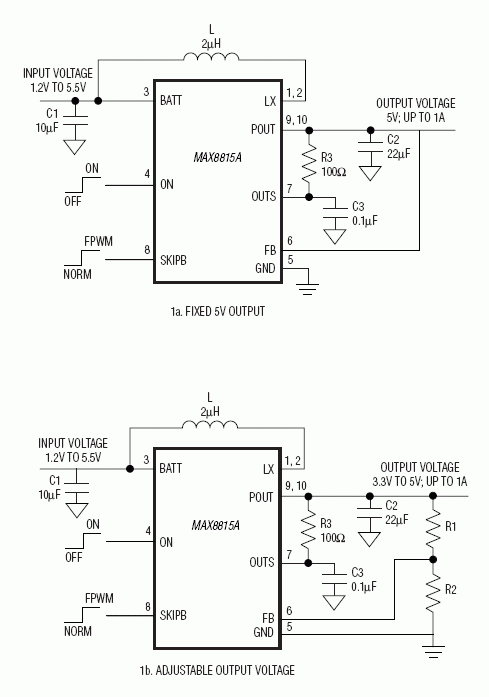

产品详情
MAX8815A DC-DC升压转换器是一款高效、低静态电流、具备True Shutdown™和浪涌电流限制的同步升压转换器。MAX8815A可以从2节NiMH/NiCd电池或单节锂离子/锂聚合物电池产生3.3V至5V的输出。
MAX8815A采用两种模式工作。第一种工作模式(正常)仅消耗30µA (典型值)的静态电流。在空载或轻载状态下，允许转换器仅在需要时开启工作；负载加大或重载时(典型值大于90mA)，MAX8815A采用固定频率脉宽调制(PWM)技术。该模式在轻载时可获得最高效率。第二种工作模式是固定频率强制脉宽调制(FPWM)方式，即不管负载多大，转换器均工作在固定频率。该模式易于实现噪声滤除以及降低输出纹波。
MAX8815A具有预设的2.5A电流限制，当输出设置为5V时，1.8V输入能提供500mA负载电流、2.5V输入能提供1A负载电流。该器件具有软启动功能，限制启动过程中的浪涌电流；其它特性还包括：True Shutdown功能以及内部补偿。MAX8815A采用紧凑的10引脚、3mm x 3mm TDFN封装。
MAX8815A评估板可用来缩短系统设计时间。
应用
- 蜂窝电话、PDA、MP3播放器
- DSC和DVC
- 微处理器/DSP核供电
- PCMCIA卡
- 便携式手持设备
