MAX8752

不推荐用于新设计

TFT-LCD升压型DC-DC转换器

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 1.8V至5.5V输入电源范围
  • 内置14V、2.2A、0.2Ω n沟道MOSFET
  • 高效(>85%)
  • 脉冲负载快速瞬态响应
  • 高精度输出电压(1.5%)
  • 内部数字软启动
  • 输入电源欠压锁定
  • 1.2MHz开关频率
  • 0.1µA关断电流
  • 小型8引脚TDFN封装

    • MAX8752是高性能升压DC-DC变换器，为有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)提供稳压电源。MAX8752整合了带有内置n沟道功率MOSFET的电流模式、固定频率、脉宽调制(PWM)电路，可实现高效和快速瞬态响应。MAX8752输入电源电压范围为1.8V至5.5V。

    MAX8752开关频率为1.2MHz，允许使用超小型电感和低ESR陶瓷电容。电流模式结构可为LCD源极驱动应用中常见的脉冲负载提供快速瞬态响应。补偿引脚(COMP)使用户能够灵活地调整环路动态性能。14V内部MOSFET可产生高达13V的输出电压。内部数字软启动和限流功能可有效控制浪涌电流和故障电流。

    MAX8752采用3mm x 3mm、8引脚TDFN封装，最大高度8mm。

    应用

    • LCD监视器面板表
    • 笔记本电脑显示器
    MAX8752
    TFT-LCD升压型DC-DC转换器

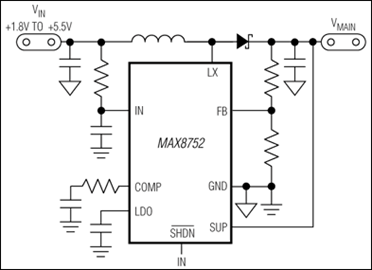

    MAX8752：典型工作电路
