概览

优势和特点

  • 97%的效率
  • 4.2V至30V输入范围
  • 2.5V至5.5V双可调电压输出
  • 可选择的3.3V和5V固定电压或可调节电压输出(Dual Mode™)
  • 12V线性稳压器
  • 可调节次级反馈(MAX8741)
  • 5V/50mA线性稳压器输出
  • 精确的2.5V参考输出
  • 可设定的上电顺序
  • 电源良好(/RESET)输出
  • 输出过压保护
  • 输出欠压关断
  • 333kHz/500kHz低噪声、固定频率工作
  • 低压差, 98%占空比工作
  • 2.5mW典型静态功耗(12V输入,两个SMPS都开启)
  • 4µA典型关断电流

产品详情

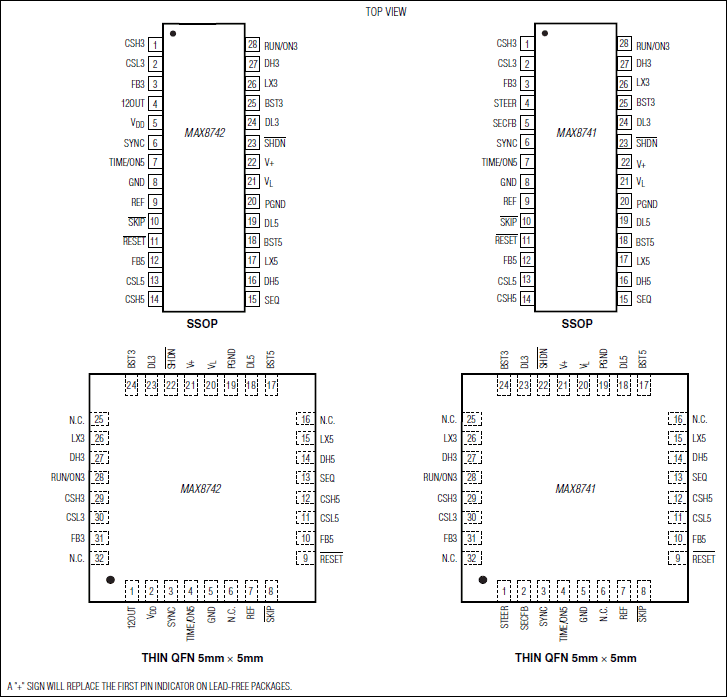

MAX8741/MAX8742是buck拓扑结构、降压型、开关模式电源控制器,可以在电池供电系统中产生逻辑电源电压。这两款高性能、双输出/三输出器件具有片上上电顺序控制、带延时的电源良好信号指示、数字软启动、次级线圈控制、低压差电路、内部频率补偿网络和自举等功能。

通过同步整流和Maxim专有的Idle Mode™控制方案,可以实现97%的效率。效率在1000:1的负载电流范围内都大于80%,这可以在系统挂起或待机模式下延长电池寿命。优秀的动态响应能够在5个时钟周期内纠正输出负载瞬变状态。片上1A的强栅级驱动器确保了外部n沟道MOSFET的快速开关。

这些器件都有逻辑控制的、可同步的、固定频率脉冲宽度调制(PWM)工作模式。这一特性能够在敏感的移动通信和笔输入应用中降低噪声和RF干扰。拉低/SKIP引脚使能固定频率模式,在所有的负载条件下实现最低噪声。

MAX8741/MAX8742有两个PWM调节器,具有5.0V和3.3V固定电压模式并且在2.5V至5.5V之间可调。所有这些器件都包括次级反馈调节,MAX8742含有一个12V/120mA的线性稳压器。MAX8741有一个次级反馈输入(SECFB)和一个用于选择哪个PWM (3.3V还是5V)接收次级反馈信号的控制引脚(STEER)。SECFB提供了一个使用外部电阻分压器调节次级线圈稳压点的方法,并能够帮助产生除了12V固定电压外的其它辅助电压。

MAX8741/MAX8742具有内部输出过压和欠压保护功能。

应用

  • 台式CPU本地DC-DC转换器
  • 笔记本电脑和亚笔记本电脑
  • PDA与移动通信

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
