特性
- 针对Marvell PXA300和Armada 100系列处理器进行优化
- 7.5V过压保护—高于6.3V时关断保护
- 四路同步降压转换器
- REG1、REG2、REG3、REG4
- 四路LDO稳压器
- REG5、REG6、REG7、REG8
- 2MHz PWM开关频率允许使用更小的元件
- 深度休眠状态下耗电仅20µA
- 低电池电压检测与复位输出
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

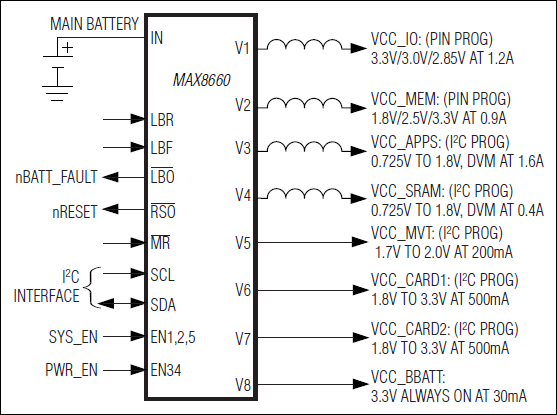

MAX8660/MAX8661电源管理IC (PMIC)为应用于智能蜂窝电话、PDA、互连网设备和其它便携设备中的处理器提供电源(AP)。
芯片集成了四路降压型DC-DC输出、三个线性稳压器、一个(第八路)常备电源LDO以及电源管理功能电路。两路动态调节DC-DC为处理器内核、内存供电；另外两路DC-DC转换器为I/O、存储器及其它的外设供电。其它功能包括：输出开关控制、低电压检测、复位输出和2线I²C串行接口。MAX8661与MAX8660功能相同，但没有REG1降压型稳压器和REG7线性稳压器。
所有降压型DC-DC转换器采用高速2MHz PWM开关，允许使用更小尺寸的外围元件。它们可自动从PWM模式切换至高效的轻载工作模式，以降低工作电流，延长电池使用寿命。另外，强制PWM模式在任何负载下都可保持低噪声工作。过压锁定防止器件的输入电压大于7.5V。
应用
- 数码相机
- PDA、掌上电脑与无线手持装置
- 个人媒体播放器
- 便携式GPS导航系统
- 智能蜂窝电话
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX8660
文档
筛查
1 应用
-
全部
-
数据手册
-
可靠性数据
-
设计笔记
-
全部
-
英文
-
中文
-
日文
数据手册
3
MAX8660-MAX8661: High-Efficiency, Low-IQ, PMICs with Dynamic Voltage Management for Mobile Applications Data Sheet (Rev.3)
可靠性数据
1
32.17K
设计笔记
2
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX8660ETL+ |
40-LFCSP-5X5X0.75
|
|
|
| MAX8660ETL+T |
40-LFCSP-5X5X0.75
|
|
|
| MAX8660ETL/V+ |
40-LFCSP-5X5X0.75
|
|
|
| MAX8660ETL/V+T |
40-LFCSP-5X5X0.75
|
|
- MAX8660ETL+
- 引脚/封装图-中文版
-
40-LFCSP-5X5X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX8660ETL+T
- 引脚/封装图-中文版
-
40-LFCSP-5X5X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX8660ETL/V+
- 引脚/封装图-中文版
-
40-LFCSP-5X5X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX8660ETL/V+T
- 引脚/封装图-中文版
-
40-LFCSP-5X5X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
3月 9, 2023
- 2276A
WAFER FAB
MAX8660ETL+
量产
MAX8660ETL+T
量产
6月 20, 2016
- 1612
ASSEMBLY
MAX8660ETL+
量产
MAX8660ETL+T
量产
4月 3, 2023
- 2276B
WAFER FAB
MAX8660ETL/V+
量产
MAX8660ETL/V+T
量产
1月 30, 2018
- 1721C
ASSEMBLY
MAX8660ETL/V+
量产
MAX8660ETL/V+T
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 9, 2023
- 2276A
WAFER FAB
6月 20, 2016
- 1612
ASSEMBLY
4月 3, 2023
- 2276B
WAFER FAB
1月 30, 2018
- 1721C
ASSEMBLY
软件和型号相关生态系统
评估套件 2
MAX8660EVCMAXQU
MAX8660、MAX8660A、MAX8660B和MAX8661评估板/评估系统
产品详情
MAX8660评估板(EV kit)是一块经过完全安装与测试的PCB，允许接受2.6V至6.0V输入，可提供应用处理器所需的输出电压和电源管理特性。MAX8660内部集成了四路降压型DC-DC稳压器以及四路LDO线性稳压器。此外，还包括输出开/关控制、低电池电压检测、复位输出以及2线I²C串行接口。
MAX8660评估系统(EV system)包含一块MAX8660评估板和一块Maxim CMAXQUSB+串行接口板。CMAXQUSB+电路板连接至PC的USB口，允许向MAX8660评估板传送I²C命令。
MAX8660评估板预装有MAX8660。还可用于评估MAX8660A、MAX8660B和MAX8661。
应用
- 数码相机
- PDA、掌上电脑与无线手持装置
- 个人媒体播放器
- 便携式GPS导航系统
- 智能蜂窝电话
MAX8660EVKIT
MAX8660、MAX8660A、MAX8660B和MAX8661评估板/评估系统
产品详情
MAX8660评估板(EV kit)是一块经过完全安装与测试的PCB，允许接受2.6V至6.0V输入，可提供应用处理器所需的输出电压和电源管理特性。MAX8660内部集成了四路降压型DC-DC稳压器以及四路LDO线性稳压器。此外，还包括输出开/关控制、低电池电压检测、复位输出以及2线I²C串行接口。
MAX8660评估系统(EV system)包含一块MAX8660评估板和一块Maxim CMAXQUSB+串行接口板。CMAXQUSB+电路板连接至PC的USB口，允许向MAX8660评估板传送I²C命令。
MAX8660评估板预装有MAX8660。还可用于评估MAX8660A、MAX8660B和MAX8661。
应用
- 数码相机
- PDA、掌上电脑与无线手持装置
- 个人媒体播放器
- 便携式GPS导航系统
- 智能蜂窝电话
