MAX8655

量产

高度集成的25A、宽输入范围、内置MOSFET的降压型调节器

首款降压型DC-DC转换器，输入范围为+4.5V至+28V
可编程开关频率高达1.2MHz

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 25A输出电流
  • 内置功率MOSFET
  • 4.5V至25V电源供电
  • 在工作温度范围内保证1%的FB电压精度
  • 可调输出电压低至0.7V
  • 200kHz至1MHz可调开关频率或外同步
  • 采用多相设计，提供精确的电流分配
  • 180°反相同步输出
  • 可调节过流门限
  • 可调节斜率补偿
  • 可选择限流模式：闭锁或自动重启
  • 启动进入预偏置输出时，输出电压单调上升
  • 输出可源出、吸入电流，适合DDR应用
  • 使能输入
  • 电源就绪(POK)输出
  • 可调节软启动
  • 独立的可调节过压保护

MAX8655同步PWM buck调节器工作于4.5V至25V输入电压范围，可产生0.7V至5.5V可调输出电压，提供高达25A的负载电流。内置功率MOSFET支持小外型设计，易于布线并降低了EMI。减小电路板寄生电感，可确保在高频工作时效率最高。

MAX8655采用峰值电流控制架构，可调节固定开关频率(200kHz至1MHz)，支持外同步。利用电感的直流电阻提供MAX8655的限流功能，有助于提高效率；也可以使用外部检流电阻提高检测精度。折返式限流功能降低了严重过载或短路情况下的功耗。提供基准输入，作为高精度外部基准输入或用于DDR跟踪。

单调启动能够能够保证启动时安全进入预偏置输出，而传统的降压调节器在软启动期间会向输出电容放电，并在输出端产生负压，有可能损坏负载。

180°反相同步输出能够实现与另一个MAX8655的同步工作。

使能输入控制通/断操作，可灵活实现输出排序功能。输出电压检测电路实现可调节的过压保护，保护电压与反馈网络无关，进一步提高了输出过压保护的安全性。

综上所述，MAX8655为有经验的用户提供足够的灵活性，对于没有电源设计经验的工程师来说同样简单易用。

关于PowerMind™的更多信息

应用

  • IBA电源
  • 网络
  • 非隔离型DC-DC电源模块
  • 笔记本电脑
  • 负载点电源
  • 服务器与工作站
  • 电信电源
MAX8655
高度集成的25A、宽输入范围、内置MOSFET的降压型调节器

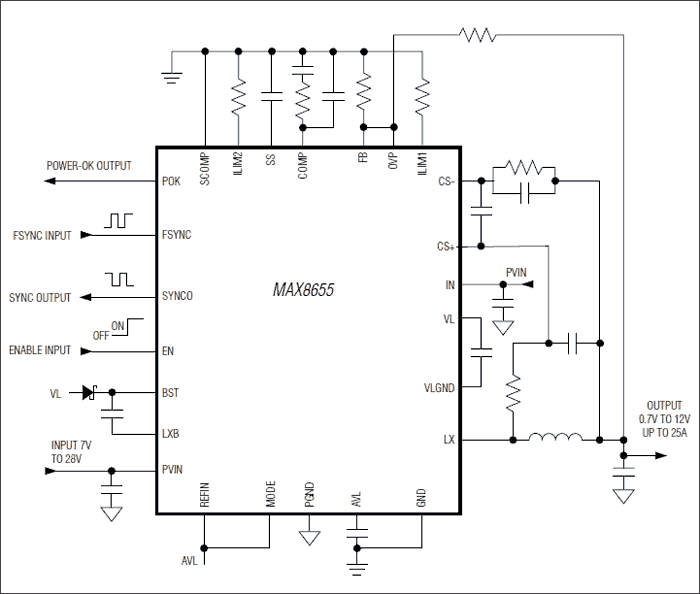

MAX8655：典型工作电路
