特性
- 超小的双路升压转换器:16引脚QSOP
- 90%效率
- 1.5V启动电压
- 总静态电源电流:85µA(最大值)
- 关断模式下为1µA
- 独立关断输入
- 驱动表面贴装、双N沟道MOSFET
- 低电池输入/输出比较器
- 升压/降压可配置

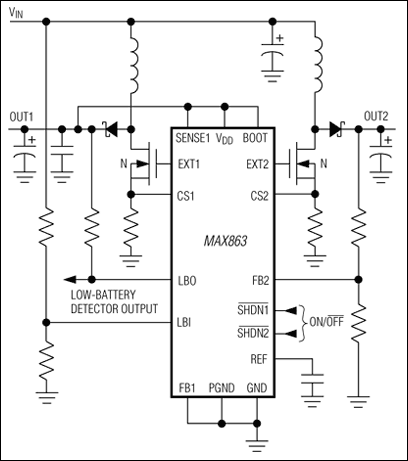

MAX863双路输出DC-DC转换器采用紧凑的封装,包含两个独立的升压控制器。当两个控制器都打开时,这种单片Bi-CMOS设计仅消耗85µA。输入范围低至1.5V,允许用于组织整理工具、翻译器和其他低功率手持产品。MAX863在20mA至1A以上的输出负载下提供90%的效率。这种节省空间的器件采用16引脚QSOP封装,与8引脚SOIC的面积相同。
该器件采用限流、脉冲频率调制(PFM)控制架构,可降低启动浪涌电流并保持低静态电流,以实现出色的低电流效率。每个控制器驱动一个低成本的外部N沟道MOSFET开关,其尺寸可以针对任何输出电流或电压进行优化。
在较大的系统中,两个MAX863可用于从两个或三个电芯产生5V、3.3V、12V和28V。评估套件(MAX863EVKIT)有助于加速设计。对于单输出控制器,请参阅MAX608和MAX1771数据手册。
应用
- 2节和3节便携式设备
- 双电源(逻辑和LCD)
- 手持式仪器仪表(PDA、掌上型电脑)
- 组织整理工具
- 掌上型电脑
- PDA和其他手持设备
- 翻译器
