MAX8621Y
双路、降压型DC-DC电源管理IC，用于便携式设备
六路输出、双路降压DC-DC电源管理IC，用于智能电话等便携产品
产品详情
- 两路500mA降压转换器
- 开关频率高达4MHz
- 输出电压0.6V至3.3V可调
- 四路低噪声LDO，具有引脚可编程输出电压
- 一个漏极开路驱动器
- 60ms (典型值)复位定时器
- 电源开/关控制逻辑和顺序
- 4mm x 4mm x 0.8mm、24引脚薄型QFN封装

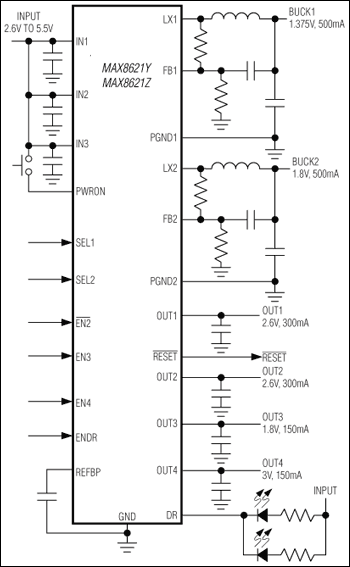

MAX8621Y/MAX8621Z电源管理集成电路(PMIC)设计用于为包括蜂窝电话在内的多种便携设备供电。这两款PMIC包括两个高效降压型DC-DC转换器、四个具有引脚可编程功能的低压差线性稳压器(LDO)、一个漏极开路驱动器、一个60ms (典型值)复位定时器和电源开/关控制逻辑。这些器件在空载时电源电流低至160µA，可以提供较高效率，其纤小的薄型QFN 4mm x 4mm封装非常适合便携式设备。
降压型DC-DC转换器采用专有的4MHz滞回PWM控制方法，允许使用超小型外部元件。内部同步整流功能可提高效率，还可省去传统降压转换器中所需的外部肖特基二极管。输出电压可调整为0.6V至3.3V，输出电流保证高达500mA。
四个LDO可提供低至45µVRMS的输出噪声，100mA时的低压差仅100mV。OUT1和OUT2可提供300mA (最小值)连续输出电流。OUT3和OUT4可提供150mA (最小值)连续输出电流。输出电压可灵活的由SEL1和SEL2引脚选择。MAX8621Y/MAX8621Z提供不同的LDO输出电压组合。
微处理器复位输出(/RESET)监控OUT1，并为系统提供电源临近失效报警，以实现安全关断。/RESET在上电、断电、关断以及VOUT1低于稳定电压的故障状态时有效。
200mA驱动器输出用于控制LED背光或用于电阻(例如反馈网路中)的开漏连接。
应用
- 蜂窝手机
- 数码相机
- MP3播放器
- 智能电话与PDA
- 无线局域网(WLAN)
