MAX8594

5路输出PMIC，提供DC-DC核电源，用于低成本PDA

数据手册 (Rev. 2)

Viewing:

概述

极少的外部元件

高效降压型DC-DC，为CPU核供电

1V/1.3V可选择的核电压，400mA (MAX8594)

1.3V/1.8V可选择的核电压，400mA (MAX8594A)

主LDO输出3.3V、500mA

SD卡输出3.3V、500mA

次级核LDO输出1.8V、50mA

高效LCD boost转换器

关断时，LCD为0V True Shutdown

46µA的静态电流

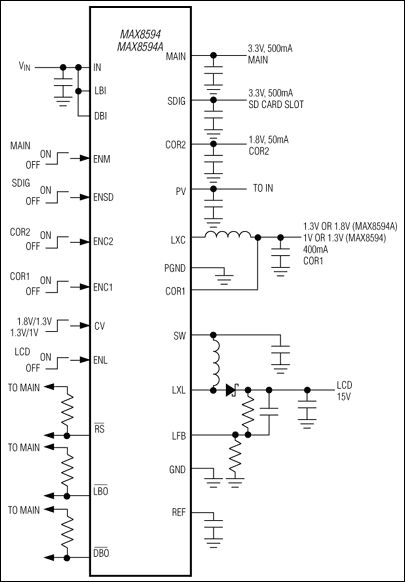

MAX8594/MAX8594A完整的电源管理芯片用于单节电锂离子(Li+)电池或三节NiMH电池供电的低成本、个人数字助理(PDA)。它包含了小型便携设备所需要的全部调节器、输出和电压监视器，只有少数外部元件。芯片内部包括三路线性稳压器、用于LCD偏置的boost DC-DC转换器、用于核电源的高效4MHz buck DC-DC转换器、微处理器(µP)复位输出和低电池电压关断功能。本器件采用高度为0.8mm的薄型QFN封装。

COR1 buck DC-DC转换器提供可由引脚选择的400mA输出。所有的线性稳压器都具有PMOS调整管，用于高效、低压差工作。 MAIN LDO提供3.3V电压，电流为500mA。安全数字(SD)卡槽提供3.3V、500mA输出，COR2 LDO提供1.8V、50mA输出。每个输出都有自己的关断逻辑控制。如需其他输出电压，请与Maxim联系。

用于LCD偏置的boost DC-DC转换器内置MOSFET，在关断时具有True Shutdown™功能，这意味着在关断期间，输入电源与电感完全断开，因此boost输出降至0V，而不是保持在比输入电压低一个二极管压降。µP复位输出在COR1输出稳定20ms (典型值)后清除复位状态，以确保顺序启动。除此之外，COR1稳压器直到3.3V主输出处于稳定状态时才会启动。本器件还包括一个1%精度的基准和低电池电压监视器。热关断保护用于防止芯片过热。

MAX8594/MAX8594A采用3.1V至5.5V电源电压，空载时消耗46µA的电源电流。它采用微小的24引脚4mm x 4mm薄型QFN封装，可耗散1.67W功率。该器件工作在-40°C至+85°C的温度范围内。
