MAX1559

5路输出电源管理IC,用于低成本PDA

更多 showmore-icon

产品详情
特性
  • 最小的外部元件
  • 3.3V、500mA主LDO
  • 3.3V、400mA SD卡输出
  • 1V、250mA内核LDO
  • 1.8V、30mA第二路内核LDO
  • 高效率LCD boost转换器
  • 关断时,LCD为0V True Shutdown
  • 50µA的静态电流
  • 3.1V至5.5V输入范围
更多细节
show more Icon

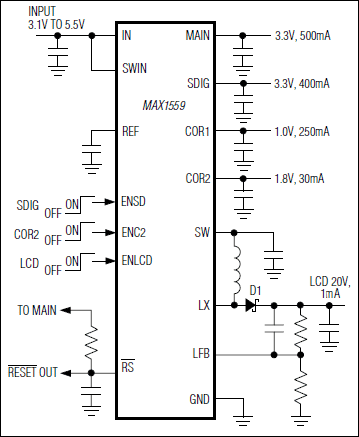

MAX1559是一款完整的电源管理芯片,用于1节锂离子(Li+)电池或3节NiMH电池供电的低成本个人数字助理(PDA)和其它便携式设备。此芯片包括小巧PDA所有必需的调节器、输出和电压监测器,且仅需极少的外部元件。其特性包括:四路线性稳压器、一个用于LCD偏置的DC-DC boost转换器、一个微处理器复位输出、低电池关断和微型QFN封装。同时兼容USB和交流适配器输入的Li+电池充电器,请参考MAX1551。

四路线性稳压器内置PMOS调整管,以便高效低压差工作。主LDO输出3.3V/500mA。信号检测(SD)卡槽输出3.3V/400mA。第一路内核LDO输出1V/250mA,第二路内核LDO输出1.8V/30mA。SD输出和第二路内核LDO具有引脚控制的关断功能。对于要求其它输出电压组合,请与Maxim联系。

DC-DC boost转换器具有片内MOSFET及关断时True Shutdown™的特性。这意味着,在关断期间输入电源与电感是断开的,所以boost输出将降到0V,而不是处于比输入电压低一个二极管压降的电平。

在主LDO达到稳压,确保顺序启动后,微处理器复位输出清零。热关断保护片芯不致过热。

MAX1559采用3.1V至5.5V电源供电,空载时仅消耗50mA的电源电流。采用1.3W、16引脚薄型QFN封装,底部带有散热片。MAX1559规定的工作温度范围为-40°C至+85°C。

应用

  • 蜂窝电话/无绳电话
  • 手持式设备
  • MP3播放器
  • 数字助理
  • PDA
