MAX1552
完备的电源芯片，用于低成本PDA
产品详情
- 小尺寸外部元件
- 4个线性稳压器输出
- Main LDO：3.3V, 300mA
- SD卡槽输出：3.3V, 200mA
- Core LDO：1.5V, 200mA
- 第二路Core LDO：1.8V, 30mA
- 高效、LCD升压型DC-DC输出
- 最高可达28V
- 关断时，LCD为0V True Shutdown
- 50µA静态电源电流
- 1.3W、薄型QFN封装

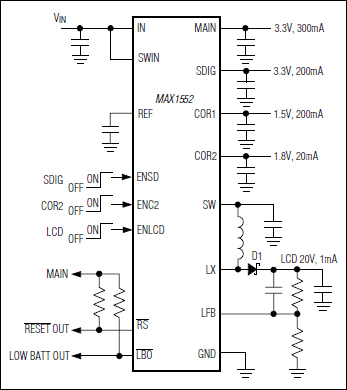

MAX1552是一款功能完备的电源管理芯片，适用于低成本、使用1节电锂离子(Li+)电池或3节NiMH电池供电的个人数字助理(PDA)或其他便携设备。它提供了小型PDA所需要的所有稳压器、输出和电压监视器，大大减少了外部元件的数量。MAX1552具有四个线性稳压器、一路用于LCD偏置的升压型DC-DC转换器、微处理器复位输出以及低电池检测，所有这些集成在一个小巧的QFN封装内。如需配套的USB和AC适配器输入Li+电池充电器，参见MAX1551。
4个线性稳压器具有PMOS调整元件，有利于提供低压差特性。MAIN LDO输出电压为3.3V、电流高于300mA。SD卡槽输出电压为3.3V、电流为200mA。COR1 LDO输出电压1.5V、电流为200mA。COR2 LDO输出电压1.8V、电流为20mA。SD输出和COR2 LDO具有引脚可控制的关断功能。如需其他输出电压组合，请与Maxim公司联系。
升压型DC-DC转换器内置MOSFET，可提供真正的关断功能。这意味着在关断时，输入电源和电感完全切断，所以boost输出降至0V、而不是与输入电压之间保持一个二极管压降。
当输入电压上升至3.4V时，µP复位输出被清除，以保证顺序启动。低电池检测输出会在电池将要耗尽时向系统发出警告、提供安全关断。热关断保护电路可防止管芯出现过热。
MAX1552输入电压范围：3.1V至5.5V，空载时电源电流只有50µA。MAX1552采用1.3W、16引脚、薄型QFN封装，底端带有功率焊盘。MAX1552工作在-40°C至+85°C温度范围内。
应用
- 蜂窝电话/无绳电话
- 手持式设备
- MP3播放器
- 数字助理
- PDA
