概览
优势和特点
- 可提供200mA输出电流
- 输入电压范围：1.5V至5.5V
- 关断时BATT连接至OUT端，用作备份电源
- 效率高达95%
- 7µA典型静态电流
- 关断电流小于1µA
- 内置同步整流器
- 750mA开关限流
- /RST输出(MAX8569B)
- 可调节输出电压(MAX8569A)
- 3.0V或3.3V固定输出电压(MAX8569B)
产品详情

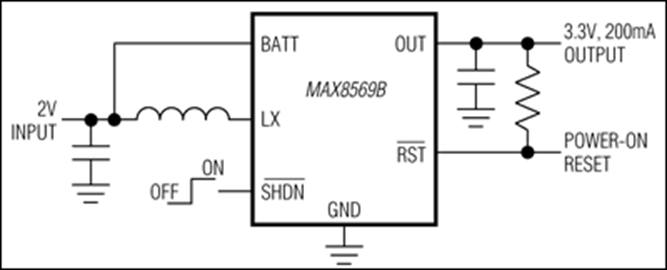

MAX8569A/MAX8569B低静态电流boost调节器在1.5V至5.5V输入电源下可产生高达5.5V的输出电压，电流可达200mA。内置同步整流，提供90%的转换效率，无需外部肖特基二极管，有效降低尺寸和成本。
MAX8569A具有可调节的输出电压，MAX8569B的输出电压为固定的3.0V或3.3V。MAX8569B具有上电复位输出(/RST)，用于指示输出电压已经达到稳压值。关断时器件将电池输入连接到输出，以便在关断转换器时输入电池用作备份电源或为实时时钟供电。
应用
- 备用电池
- 无绳电话
- 数码相机
- 本地3.3V至5V转换电源
- 医疗诊断设备
- PC卡
- PDA与智能电话
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
配套产品推荐
MAX8569 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX8569AETT+ | 材料声明 | 质量和可靠性 | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX8569AETT+T | 材料声明 | 质量和可靠性 | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX8569AEUT+ | 材料声明 | 质量和可靠性 | 6-SOT_23-N/A | |
| MAX8569AEUT+T | 材料声明 | 质量和可靠性 | 6-SOT_23-N/A | |
| MAX8569BETT+ | 材料声明 | 质量和可靠性 | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX8569BETT+T | 材料声明 | 质量和可靠性 | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX8569BEUT+ | 材料声明 | 质量和可靠性 | 6-SOT_23-N/A | |
| MAX8569BEUT+T | 材料声明 | 质量和可靠性 | 6-SOT_23-N/A | |
| Wafer Fabrication Data | MAX8569 Reliability Data |
