MAX797H

量产

高压、同步整流、降压型控制器，用于CPU电源

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 效率为96%
  • 电源输入高达40V
  • 可调输出范围：2.5V至6V
  • 预设3.3V和5V输出（高达10A）
  • 5V线性稳压器输出
  • 精密2.505V基准电压输出
  • 自动自举电路
  • 150kHz/300kHz固定频率PWM工作模式
  • 可编程软启动
  • 静态电流：375µA（VIN = 12V，VOUT = 5V）
  • 关断电流：1µA

MAX797H高性能、降压型DC-DC转换器可为电池供电系统提供主CPU电源。功率级的输入具有40V额定电压，支持使用多节电池和各种交流适配器进行工作。该降压控制器通过使用同步整流和Maxim专有的Idle Mode™控制方案实现96%的效率，以延长满载（高达10A）和空载输出下的电池使用时间。出色的动态响应可在五个300kHz时钟周期内纠正由最新的动态时钟CPU引起的输出瞬变。专门设计的自举电路可驱动实惠的N沟道MOSFET，从而降低系统成本并消除某些PMOS/NMOS开关设计中的瞬态开路开关电流。

MAX797H具有逻辑控制和可同步的固定频率脉宽调制(PWM)工作模式，可减少敏感型移动通信和笔输入应用中的噪声和射频干扰。SKIP覆盖输入支持在轻负载条件下自动切换到空闲工作模式（以实现高效脉冲跳跃），或强制进入固定频率工作模式以在所有负载下实现超低噪声。MAX797H与常见的MAX797引脚兼容，但具有更高的输入电压范围。

MAX797H采用16引脚窄体SO封装。



应用

  • 工业控制
  • 笔记本电脑和亚笔记本电脑
MAX797H
高压、同步整流、降压型控制器，用于CPU电源

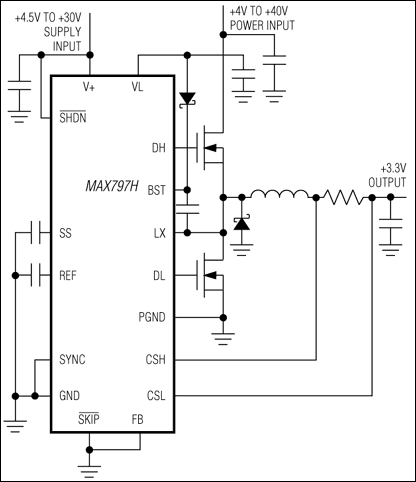

MAX797H：典型工作电路
