MAX77847

推荐新设计使用

5.5V输入、4.5A开关电流高效降压-升压转换器

产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 灵活的系统集成
    • 输入电压范围:1.8V至5.5V
    • 1.8V至5.2V(50mV步进)输出电压范围
    • 4.5A/3.6A开关限流值
    • 14μA超低IQ
  • I2C 接口
    • 可编程输出电压
    • 可编程输出压摆率(DVS)
    • 强制PWM工作模式(FPWM)
    • 有源输出放电
  • I2C 可配置GPI引脚
    • 外部FPWM使能输入
    • DVS控制输入
  • 通过SEL引脚配置器件
    • 默认启动电压(16个选项)
    • I2C 目标地址(2个选项)
  • 软启动
MAX77847
5.5V输入、4.5A开关电流高效降压-升压转换器

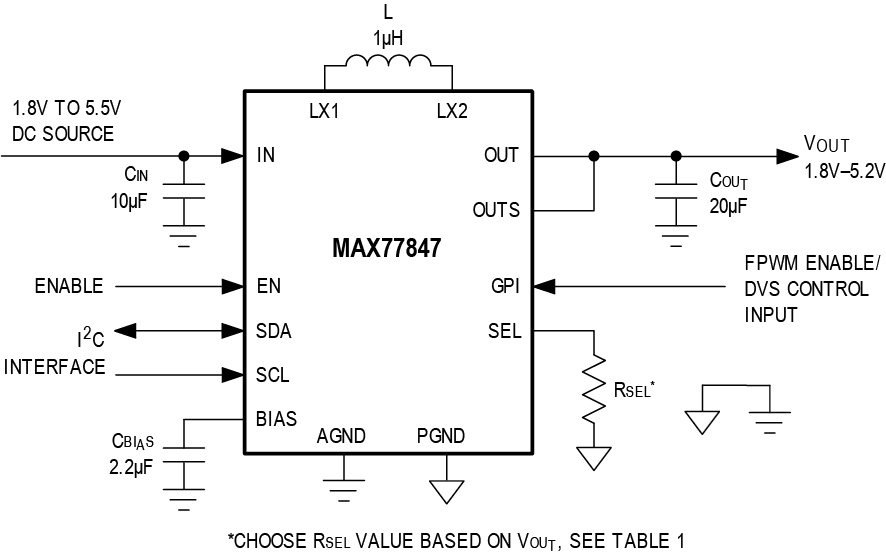

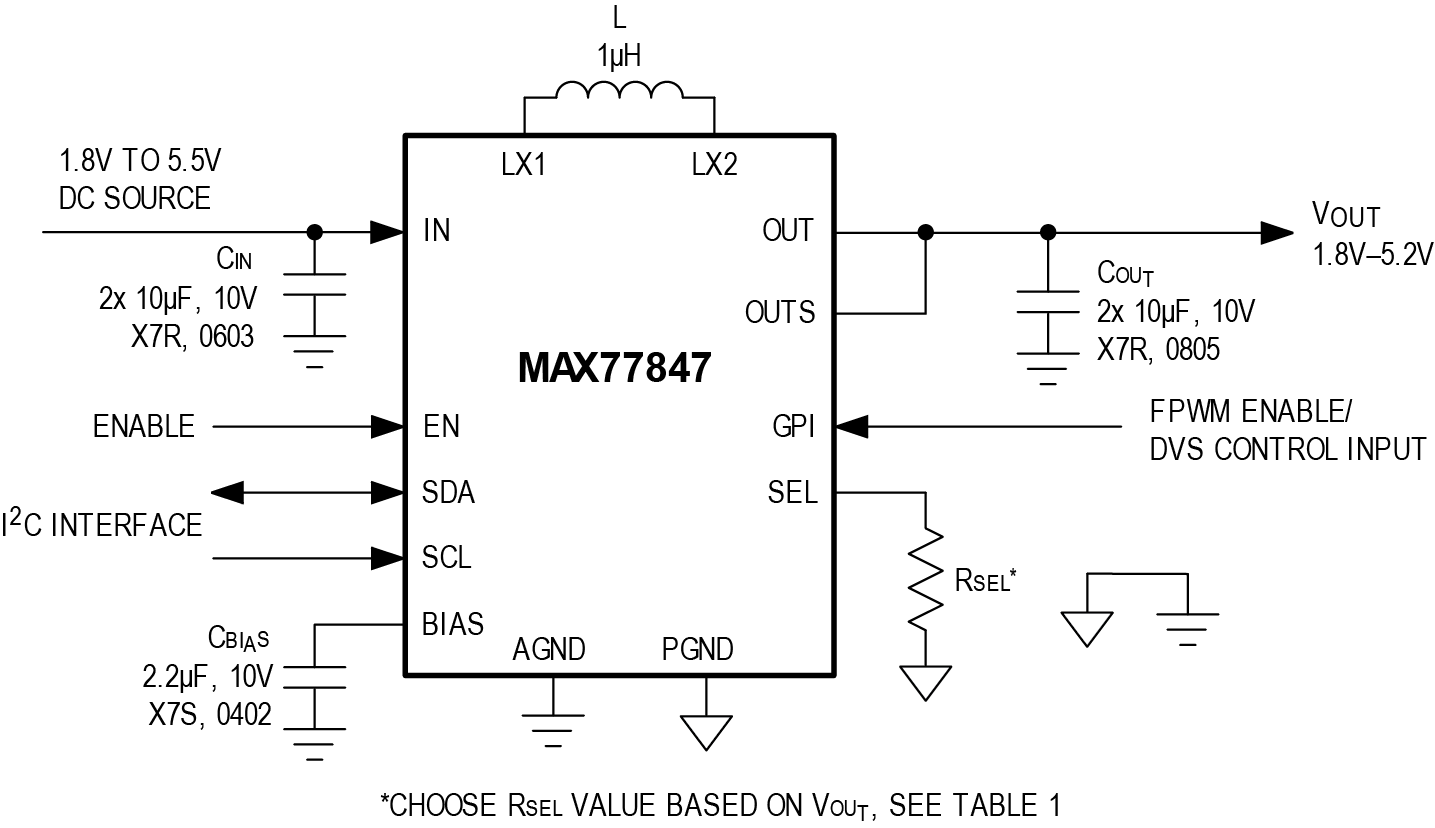

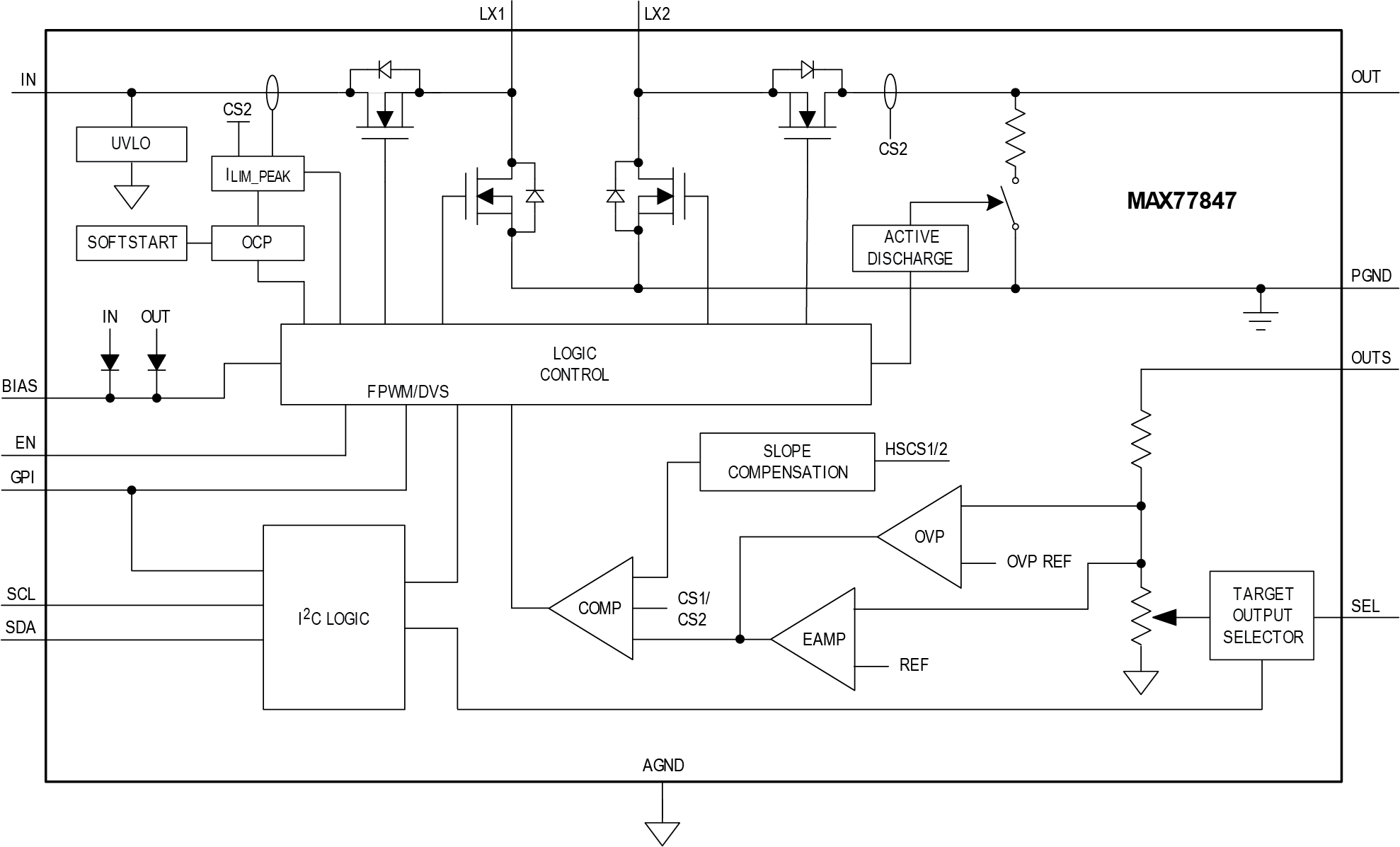

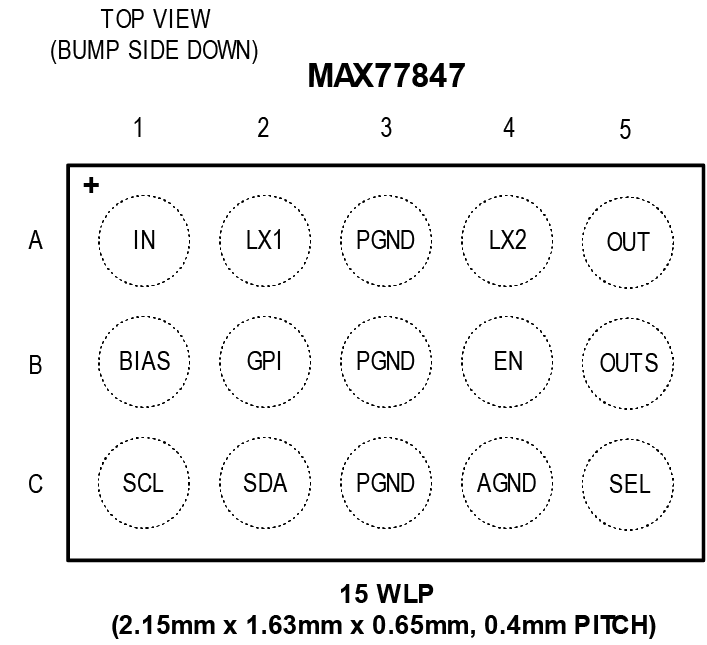

MAX77847 Functional Diagram MAX77847 Typical Application Circuit MAX77847 Simplified Application Diagram MAX77847 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

评估套件

eval board
MAX77847EVKIT

MAX77847评估套件

特性和优点

  • 经过验证的PCB参考设计和布局
  • 装配完成且经过测试
  • 用于高精度测量的检测点
  • 用于敏感节点的探针插口
  • 使用电位器(R3)的可调启动电压
  • 通过I2C接头使用外部I2C接口
  • MAXUSB_INTERFACE#支持使用基于Windows®的GUI
  • 使用VIO接头提供外部逻辑电平支持

产品详情

MAX77847评估套件(EV套件)是一款装配完成且经过测试的印刷电路板(PCB),用于演示采用晶圆级封装(WLP)的MAX77847的功能。它是一款高效的高性能降压-升压稳压器,其开关限流值为4.5A/3.6A,14μA的静态电流位于业界先进水平,适合电池供电应用。该IC支持的输入电压范围为1.8V至5.5V,输出电压范围为1.8V至5.2V。可以使用SEL引脚设置输出电压,并且可以使用GPI引脚实现动态电压调节,而无需使用I2C接口。

I2C接口是可选的。然而,它支持以50mV的步进动态改变输出电压。此外,通过I2C接口,还可以选择开关电流、斜升/斜降压摆率、强制PWM工作模式(FPWM)以及监控器件的过流、过压和热关断保护状态。MAXUSB_INTERFACE#支持使用基于Windows®的图形用户界面(GUI)和基于寄存器的详细接口来测试IC的所有功能。该评估套件与任何版本的MAX77847 IC都兼容(MAX77847BEWL+是评估套件上安装的默认版本)。

MAX77847EVKIT
MAX77847评估套件

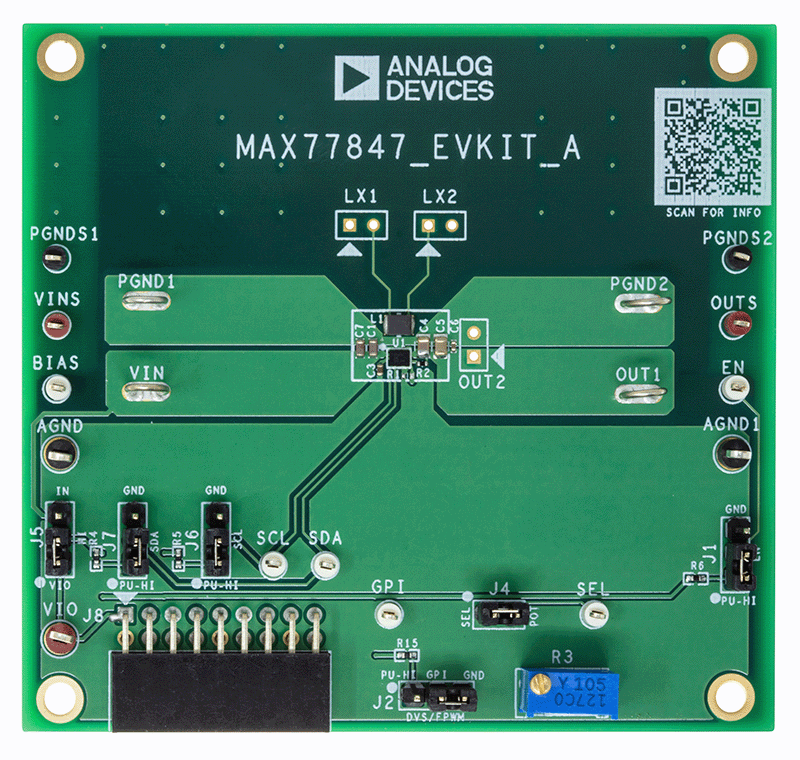

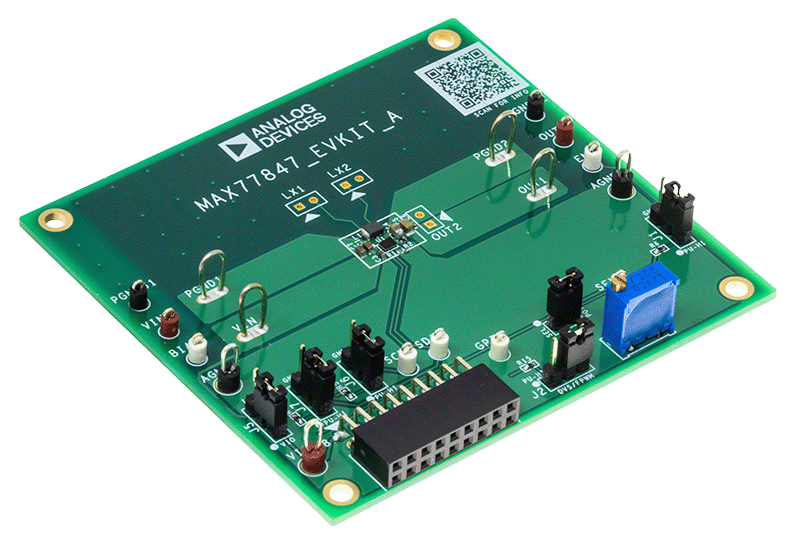

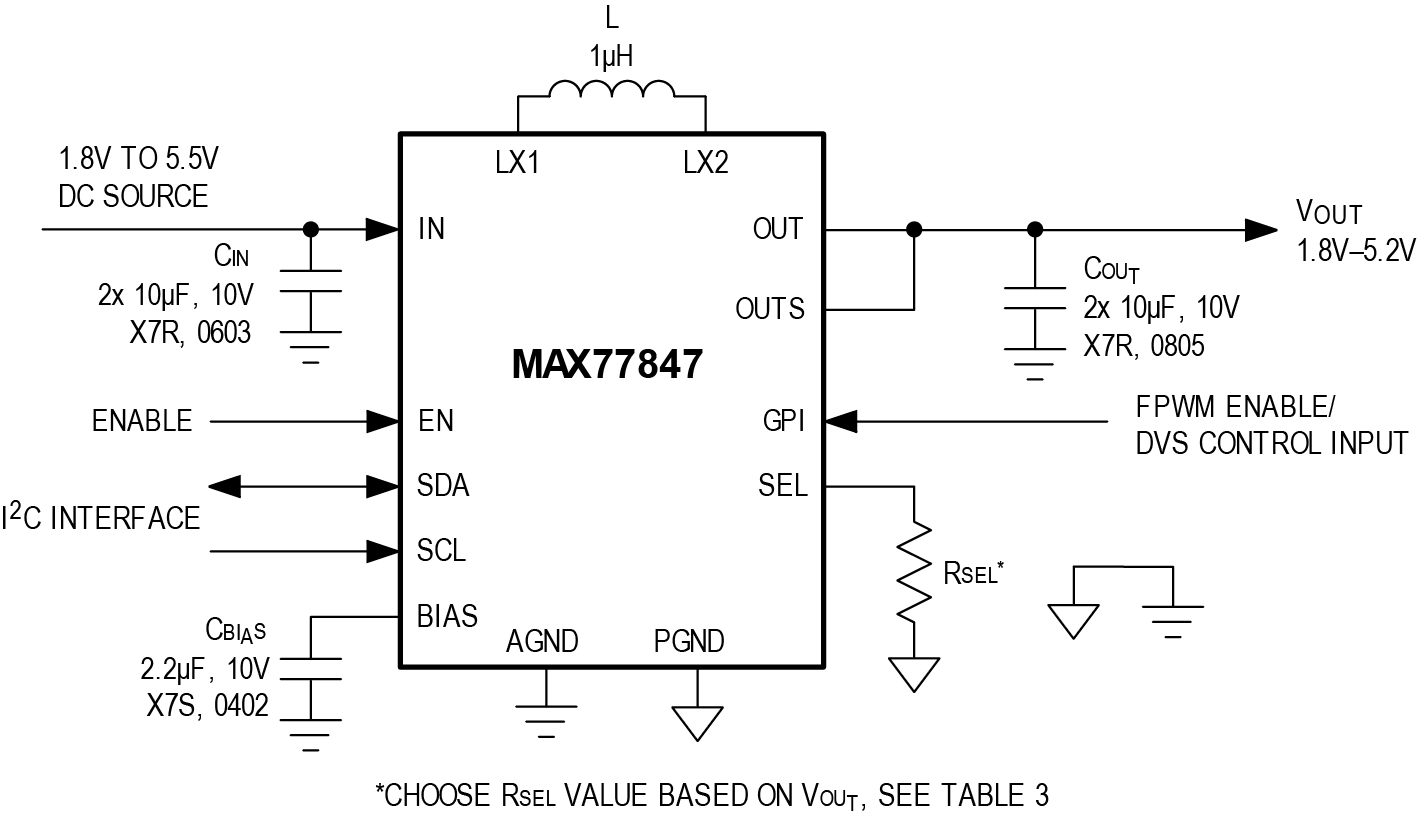

MAX77847EVKIT Board Photo Angle MAX77847EVKIT Board Photo Top MAX77847EVKIT Board Photo Bottom MAX77847 Typical Application Circuit
