MAX77501

推荐新设计使用

110VPK-PK、高效、压电触控式执行器升压驱动器

最低功耗的压电触控式执行器驱动器

产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 110VPK-PK触觉波形发生
  • 优化用于高达2µF压电触觉执行器
  • 2.8V至5.5V输入电源范围
  • 600μs启动时间至触觉回放
  • 高效率、低IQ延长电池寿命
    • 75μA待机电流/1μA关断电流
    • Maxim拥有专利的极低功耗boost架构
  • 12位触觉波形回放DAC
  • 实时流和RAM回放模式
    • 9k FIFO缓冲器,带FIFO就绪状态信号
    • 8k RAM缓冲器用于波形存储
  • 25MHz SPI接口
    • SPI就绪、警告和故障条件中断
  • 保护功能
    • 可编程逐周期限流、130V过压、UVLO和热保护
  • 小尺寸、薄型
    • 2.45mm x 2.05mm、30焊球WLP封装
MAX77501
110VPK-PK、高效、压电触控式执行器升压驱动器
MAX77501: Simplified Application Circuit
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

工具及仿真模型


评估套件

eval board
MAX77501EVKIT

MAX77501 评估套件

特性和优点

  • 容易使用
    • GUI驱动SPI界面
    • 通过软件GUI访问数字引擎
    • 完全装配并经过测试
  • 可选连接头,用于快速测试不同输出电容(J7用于330nF、J9用于680nF、J5用于1µF)
  • 缓冲器配置的运算放大器连接到转换器反馈,用于测量输出电压或DAC输出的缩小版本
  • 测试点,可测量升压转换器和电荷泵的全部输出

产品详情

MAX77501评估套件(EV kit)为完全装配并经过测试的印刷电路板(PCB),用于演示MAX77501压电驱动器。评估套件易于评估MAX77501及其驱动较大触觉信号通过陶瓷压电执行器的能力。

MAX77501为boost控制器,驱动一对低边和高边MOSFET的栅极,将输入触觉信号升高到适合压电触觉的水平。评估套件包括操作IC所需的全部外部元件。MAX77501支持两种数字输入信号形式之一:储存在内部RAM中的数据,或者通过内部FIFO (先入先出)系统连接。评估套件支持两种输入格式。基于Windows操作系统的软件提供人性化的图形界面,以及基于寄存器的详细界面,用于熟悉MAX77501的特性。

应用

  • 支持触觉反馈的设备
  • 键盘、鼠标、遥控和外设
  • 智能电话、平板电脑/电子书、媒体播放器

MAX77501EVKIT
MAX77501 评估套件

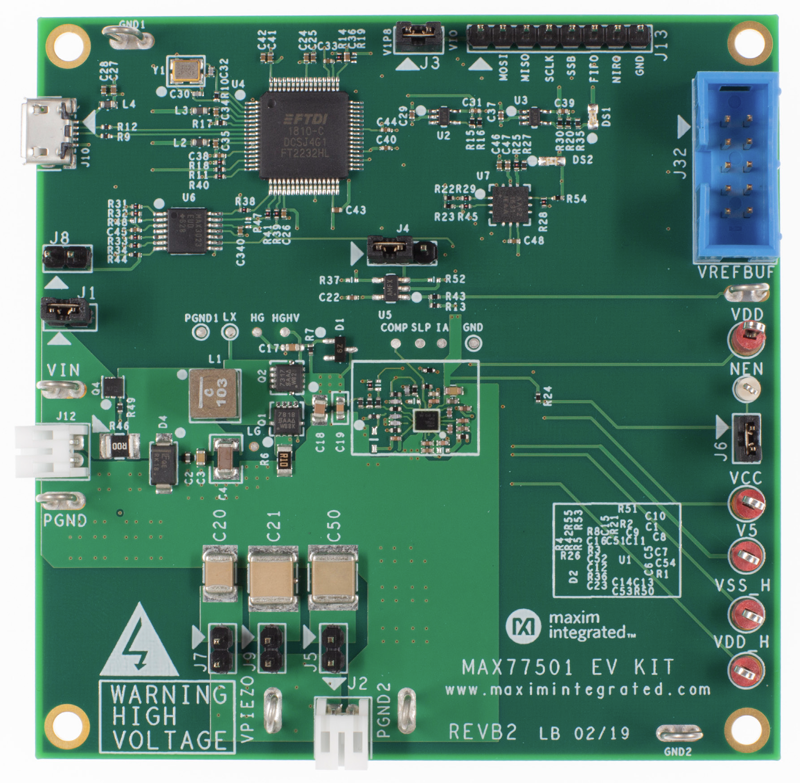

MAX77501EVKIT: Board Photo
