MAX77348

推荐用于新设计

超低 IQ、低噪声 3.5W 升降压转换器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输入电压范围：2.3V 至 5.5V
  • 输出电压范围：2.5V 至 4.8V
  • 超低 3.5μA（典型值）静态电流
  • 动态电压缩放 (DVS)
  • 优化了负载调整性能
  • 电源正常中断
  • 输出有源放电
  • 低连续噪声特性
    • 消除工作范围内的不连续性
    • 消除噪声敏感应用中的后滤波低压差 (LDO) 稳压器的需要
  • 保护特性
    • 欠压锁定 (UVLO)
    • 热关断
    • 6.4ms 软启动
  • 具有状态中断功能的 I2C 接口
    • 可编程 VOUT
    • 峰值限流值电平 (IPSET1/IPSET2)

MAX77348 是一款超低静态电流、非反相升降压转换器，支持高达 3.5W 的输出功率。该套件采用独特的控制算法，可在降压、升降压和升压模式之间无缝转换，从而最大限度降低输出电压纹波中的不连续性和次谐波。

MAX77348 非常适合使用单节锂离子电池且输出功率小于 3.5W 的系统，这种系统需要高效率和精确的电压控制。凭借低噪声特性，MAX77348 是为射频系统功率、耳塞应用和其他便携式音频系统供电的理想选择。

内置欠压锁定 (UVLO)、输出有源放电和热关断保护可确保在异常工作条件下的安全运行。MAX77348 具有高度可配置的 I2C 串行接口。该套件采用 16 焊球、1.77mm x 2.01mm、0.4mm 间距 WLP 封装。

应用

  • 真无线立体声 (TWS) 系统
  • 窄带物联网 (NB IoT)
  • 便携式音频/无线系统
MAX77348
超低 IQ、低噪声 3.5W 升降压转换器

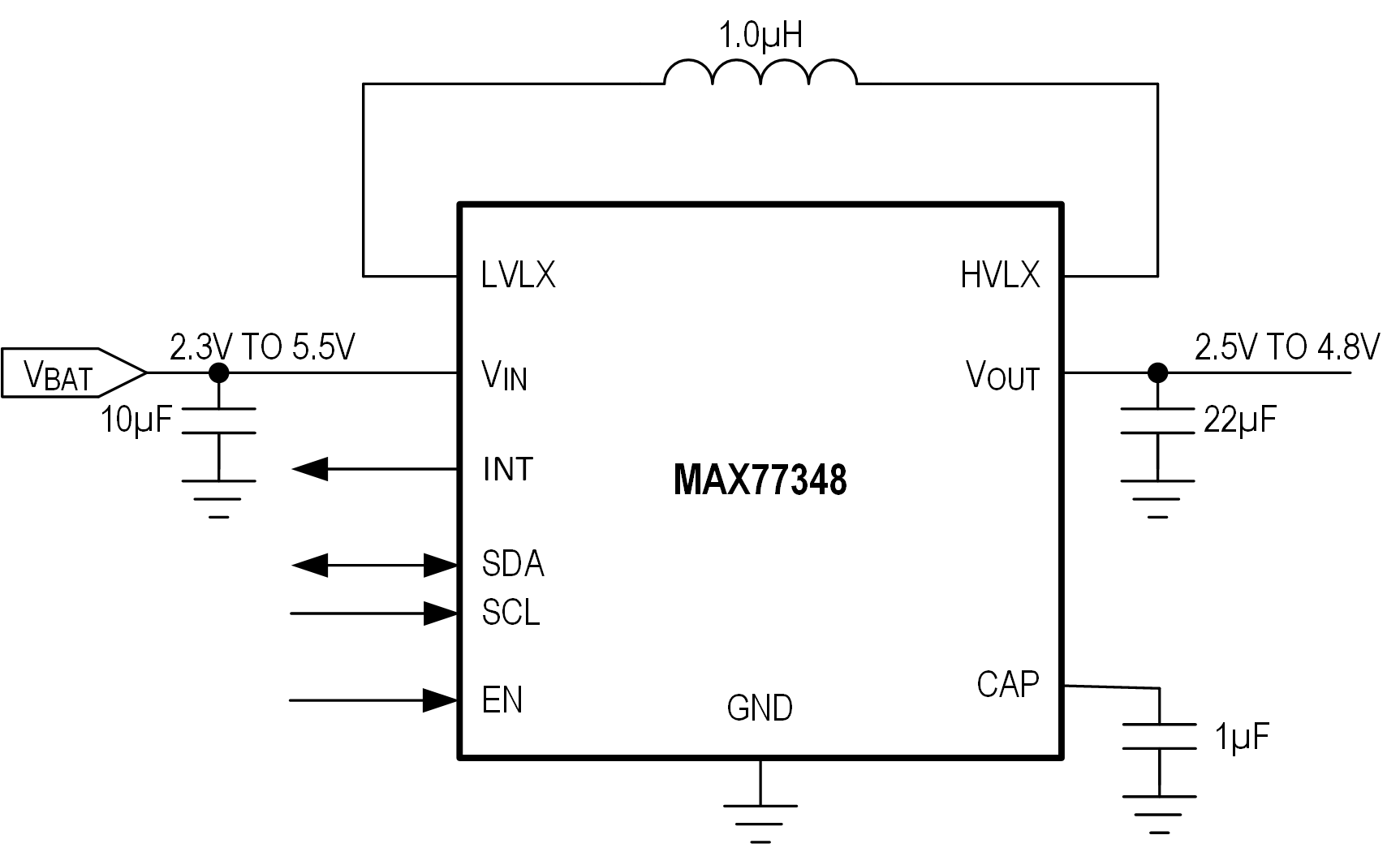

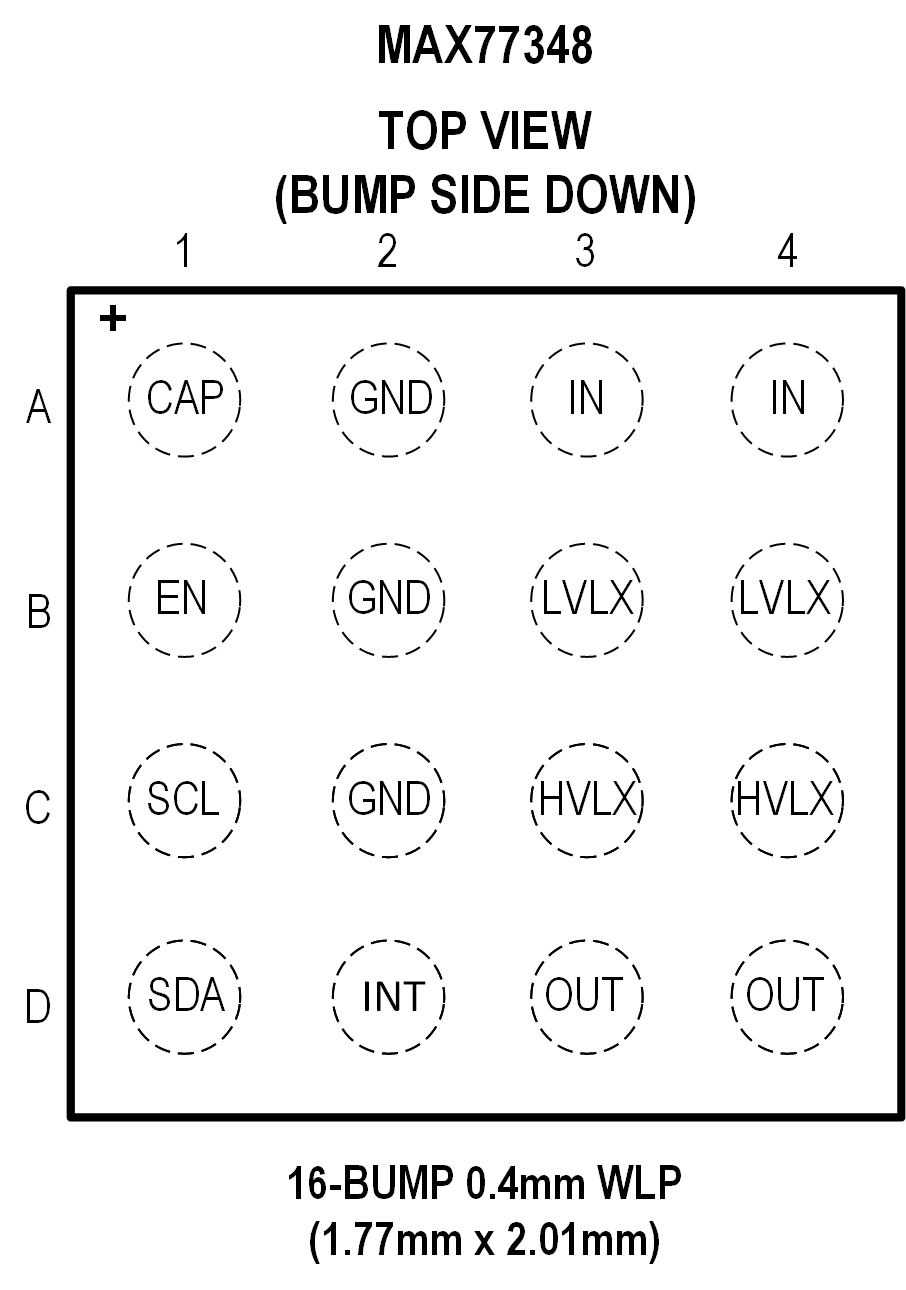

MAX77348 Simplified Block Diagram MAX77348 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

软件开发 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
MAX77348EVKIT

MAX77348 评估套件

立即购买 更多内容

特性和优点

  • 用于高精度测量的检测点
  • 可用于 EN、SDA、SCL、INS 和 OUTS 的测试点
  • 输出电压可通过软件 GUI 调整
  • 可配置 FPWM 和默认跳跃模式
  • 有源放电功能

产品详情

MAX77348 评估套件（EV 套件）提供评估 MAX77348（一款 3.5W 升降压转换器）的经过验证的设计。此 IC 支持 2.3V 至 5.5V 输入电压，其输出电压可在 2.5V 至 4.8V 之间调节。此 EV 套件的出厂默认输出电压为 4.5V，可通过软件 GUI 调节输出电压。EN 引脚支持硬件或软件启用套件。此 EV 套件与各种版本的 MAX77348 WLP IC 兼容（默认为 MAX77348AEWE +）。
MAX77348EVKIT
MAX77348 评估套件

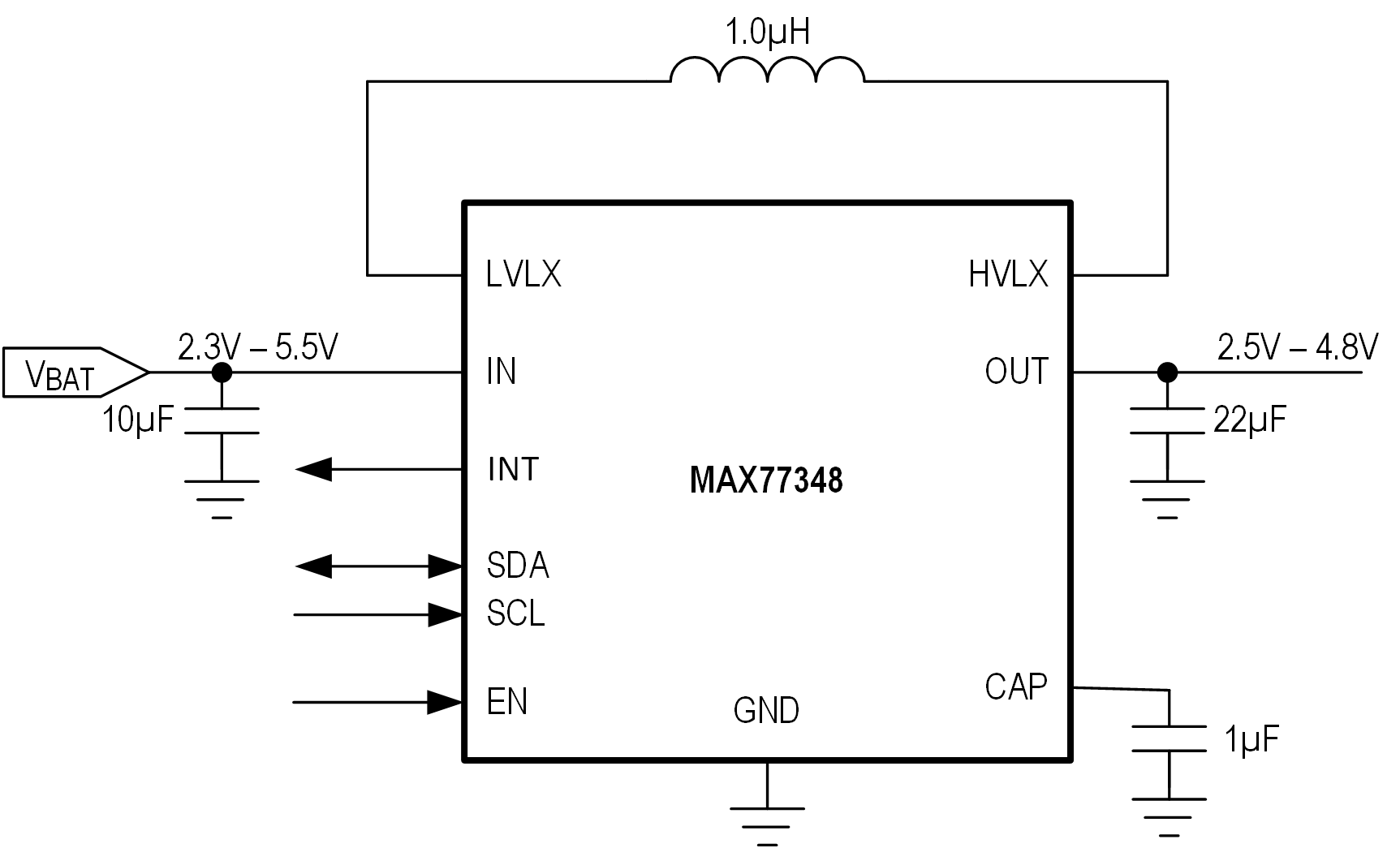

MAX77348 EV Kit MAX77348 EV Kit - Top View MAX77348 EV Kit - Bottom View MAX77348EVKIT Simplified Block Diagram
