MAX77324
推荐用于新设计4.8VIN、1.5A、高效、超小尺寸Buck转换器
超小尺寸、6.89mm2总方案面积、1.5A buck转换器,93%效率,适用于单节电池应用
- 产品模型
- 4
概述
- 1.5A输出电流降压转换器
- VIN范围:2.5V至4.8V
- VOUT可调范围:0.6V至2V,精度为±2%
- MAX77324EWTAD+
- 跳跃模式,可以提高轻负载效率
- 静态电流:40µA
- MAX77324GEWTAD+
- 仅PWM模式
- 峰值效率:93%(3.8VIN、1.8VOUT)
- 关断电流:1µA
- 2MHz标称开关频率
- 使能引脚用于直接硬件控制
- 逐周期电感限流
- UVLO、软启动、有源输出放电、短路和热关断保护
- 1.22mm x 0.85mm、6引脚WLP封装
- 解决方案总面积:6.89mm2
- 使用小型0603 0.47µH电感

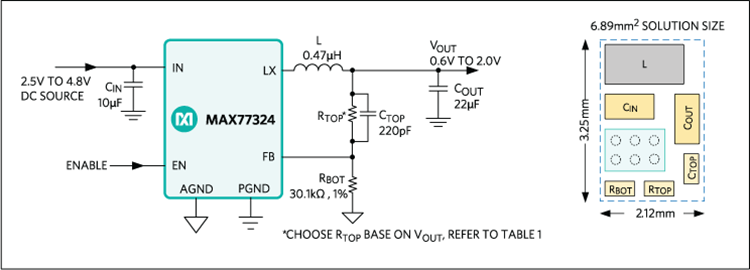

MAX77324是一款单通道高效率同步降压转换器,输出电流高达1.5A。总方案尺寸仅为6.89mm2,效率高达93%,静态电流为40µA,专为空间受限的便携式电池供电应用优化。
MAX77324输入电压范围为2.5V至4.8V,支持锂离子电池供电应用。输出电压可在0.6V至2V范围内调节,全温范围内精度优于2%。MAX77324采用恒定导通时间的PWM控制架构。标称2MHz开关频率允许使用小型0603电感,从而减小整体方案尺寸。同时实现了自动SKIP模式,以提高MAX77324EWTAD+的轻载效率。MAX77324GEWTAD+在所有负载条件下均以PWM模式运行。具有低输出电压纹波、优异的线路调整率和负载调整率,且瞬态响应出色。专用使能引脚简化了硬件控制。
内置欠压保护(UVLO)、软启动、主动输出放电、逐周期短路保护和热关断保护功能,确保异常工况下安全运行。
采用节省空间的1.22mm x 0.85mm 6引脚晶圆级封装(WLP)。
应用
- 单节电池供电设备
- 便携式/可穿戴设备
- 物联网(IoT)设备
- 空间受限设备
参考资料
数据手册 1
设计笔记 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
|---|---|---|---|
| MAX77324EWTAD+ | Wafer-Level Package 3x2 Bump, Full Array | ||
| MAX77324EWTAD+T | Wafer-Level Package 3x2 Bump, Full Array | ||
| MAX77324GEWTAD+ | Wafer-Level Package 3x2 Bump, Full Array | ||
| MAX77324GEWTAD+T | Wafer-Level Package 3x2 Bump, Full Array |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
ADI Power Studio™ Designer
ADI Power Studio™ Designer is the next-generation tool for IC-level, power supply design, guiding engineers to faster, validated solutions.
打开工具SIMPLIS Models 1

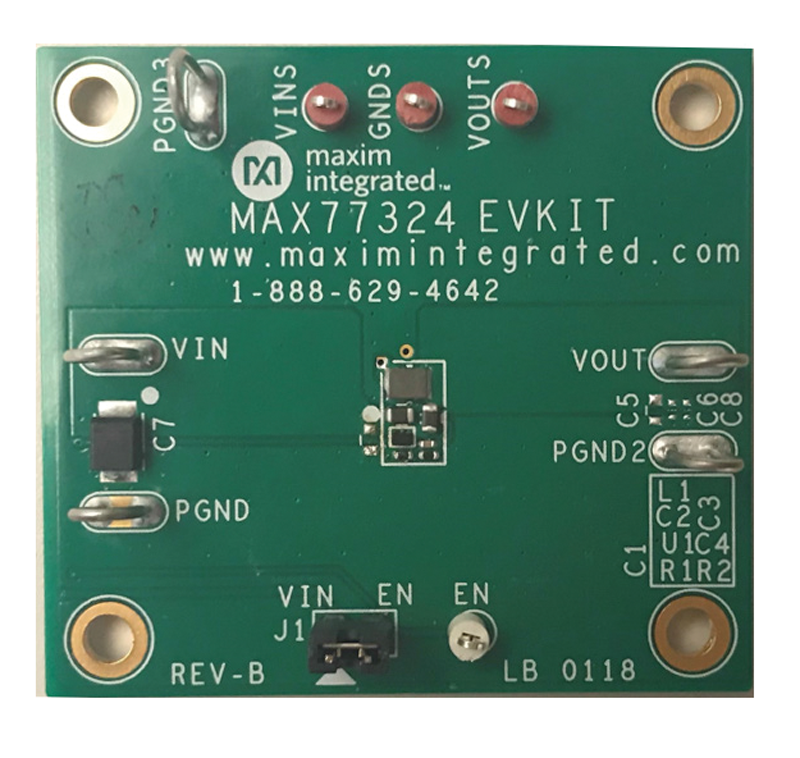

评估套件
