MAX77291

推荐用于新设计

具有 50mA 输入电流限制的高压微功率升压转换器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输入端的 28μA 静态电源电流
  • 输出短路保护
  • 过温保护
  • 真关断模式
    • 13nA 关断电流
    • OUT 无反向电流
  • 90% 峰值效率
  • 1.8V 至 5.5V 输入范围
  • 5.5V 至 20V 输出电压范围
  • 100mA 峰值电感电流限制
  • 1.27mm x 0.87mm、6 焊球 WLP（3 x 2、0.4mm 间距）封装
  • 温度范围：-40°C 至 +125°C

MAX77291 是一款低静态电流升压 DC-DC 转换器，具有 100mA 峰值电感电流限制和 True Shutdown™。真关断将输出与输入断开，无正向或反向电流。输出电压使用外部电阻分压器进行设置。输出电压可在 5.5V 至 20V 宽范围内变化。

MAX77291 采用 6 焊球、0.4mm 间距晶圆级封装 (WLP)。

应用

  • 原电池便携式系统
  • 电池供电医疗器械
  • 微型低功耗物联网 (IoT) 传感器
  • 低功耗无线通信产品
  • 辅助电池便携式系统
MAX77291
具有 50mA 输入电流限制的高压微功率升压转换器

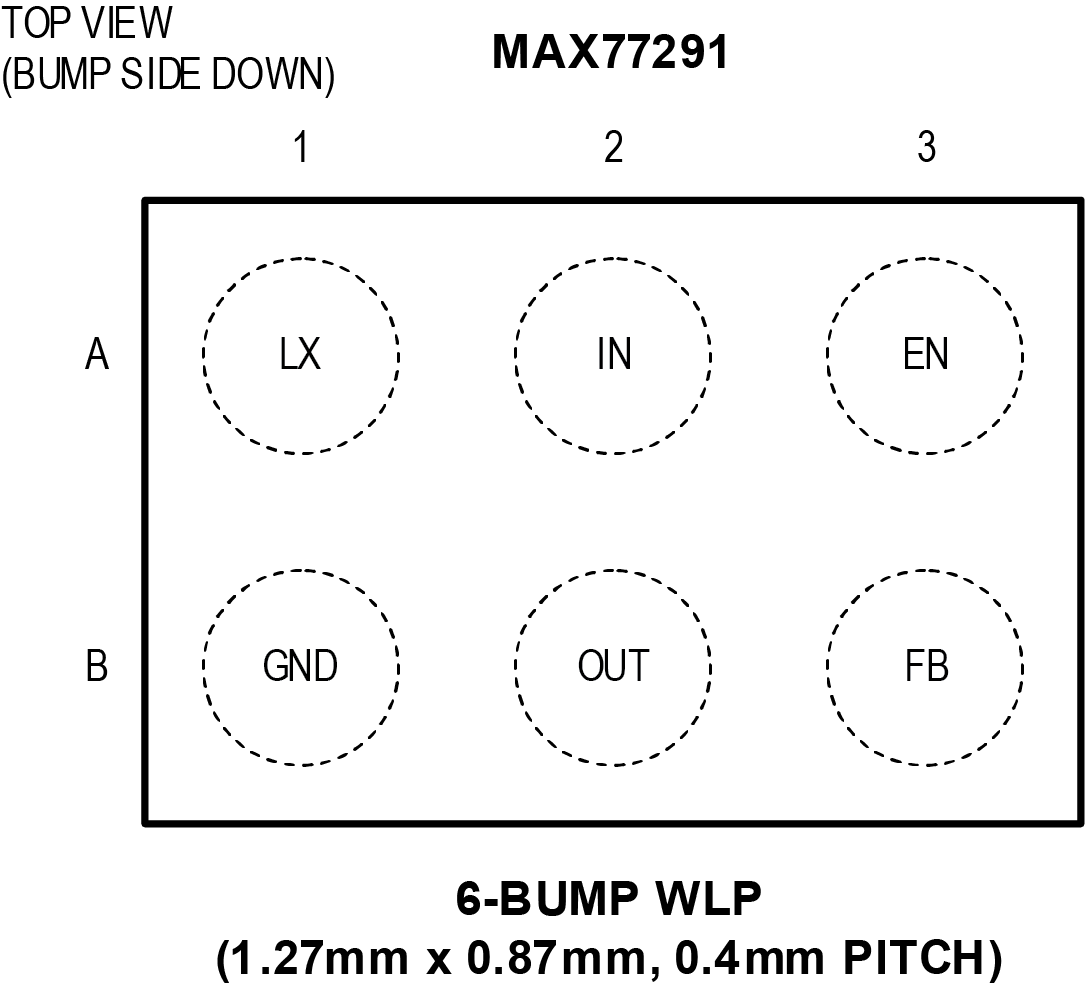

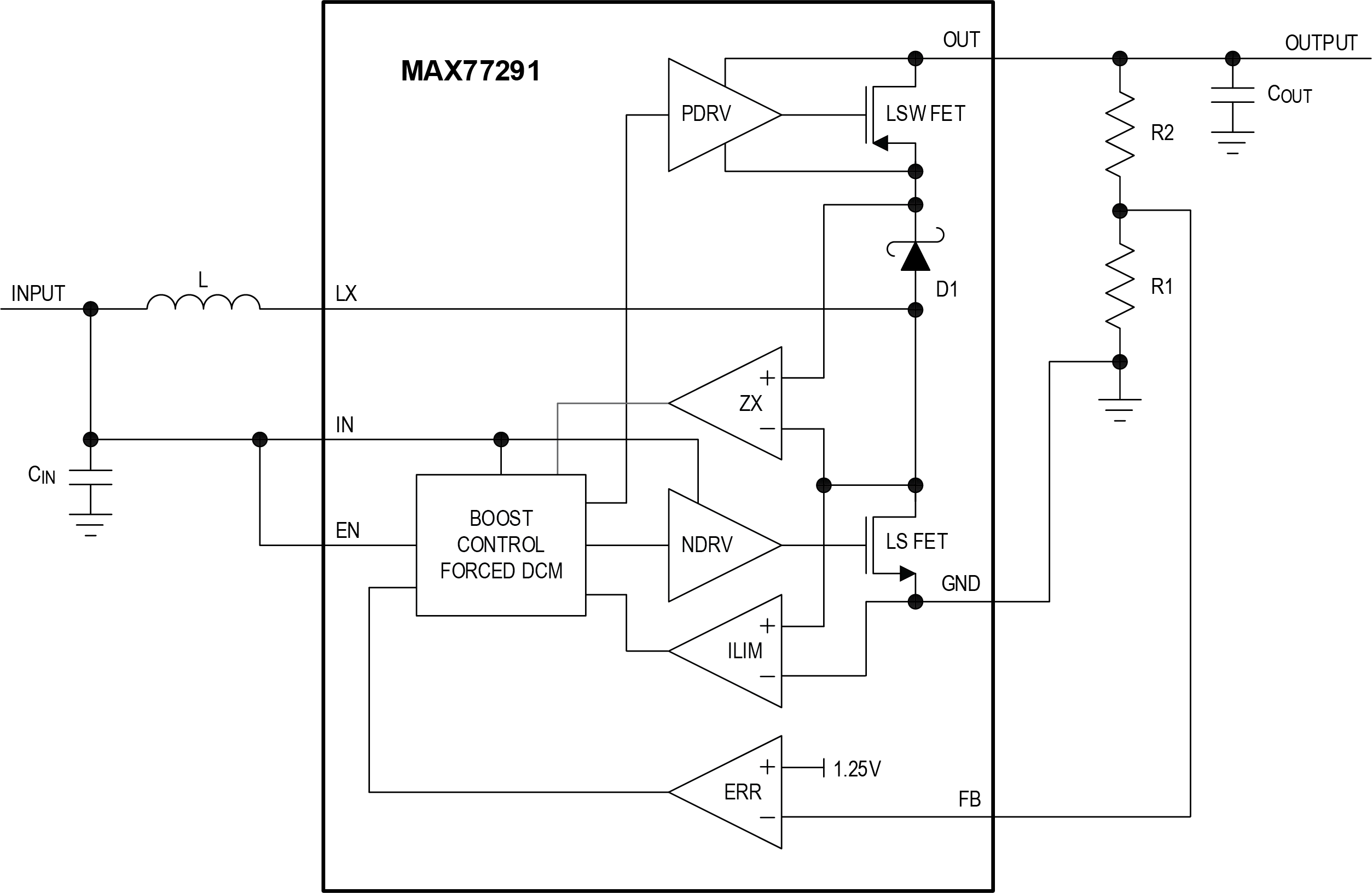

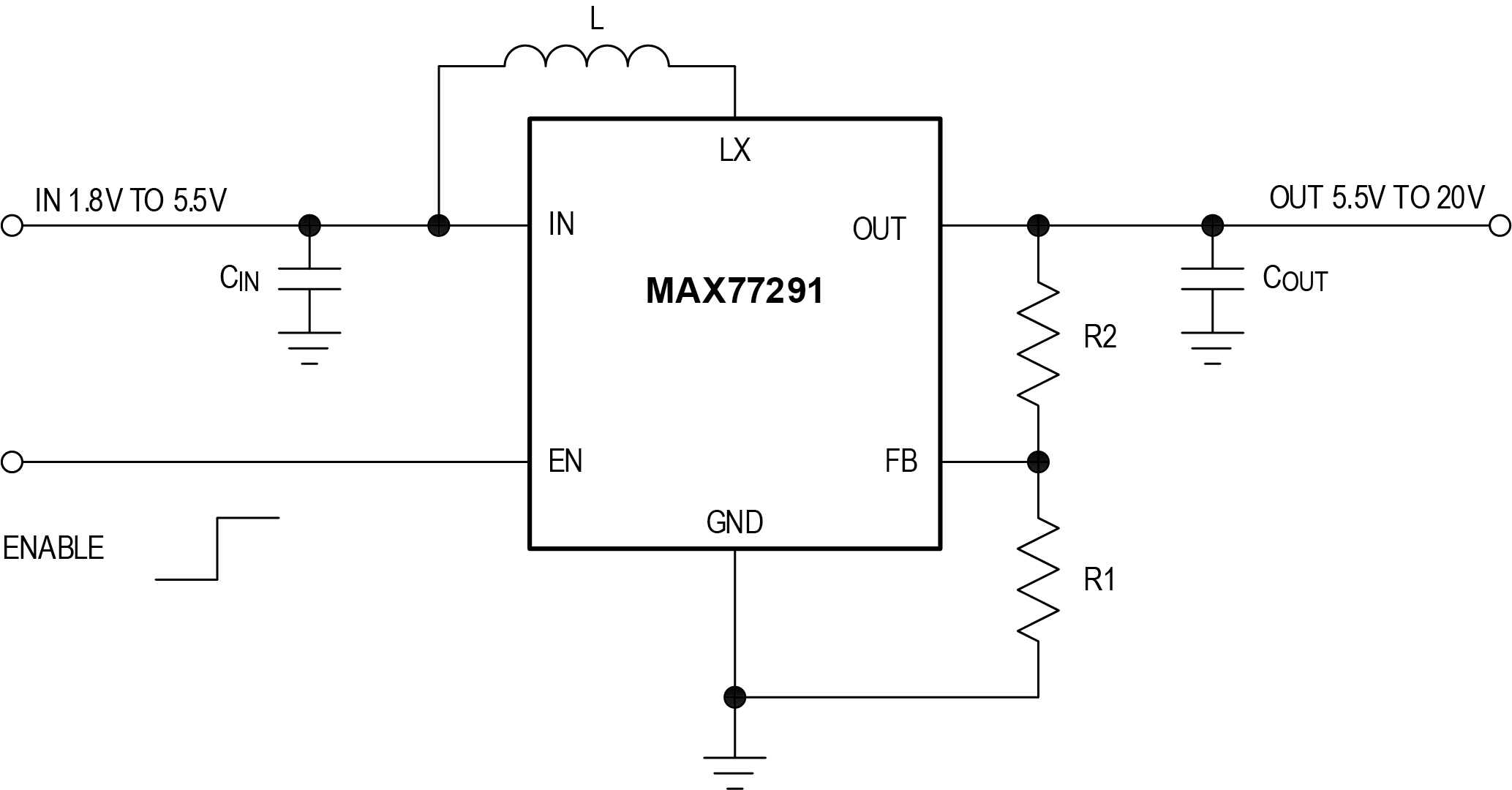

MAX77291 Functional Diagram MAX77291 Simplified Application Diagram MAX77291 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX77291EVKIT

适用于 MAX77291 的评估套件

立即购买 更多内容

特性和优点

  • 评估 MAX77291 IC
  • 1.27mm x 0.87mm 6 凸块 WLP（3 x 2，0.4mm 间距）封装
  • 1.8V 至 5.5V 输入电压范围
  • 可配置输入电压范围：5.5V 至 20V
  • 高达 100mA 的输入峰值电流
  • 经过验证的 2 层、1.5 盎司铜印刷电路板 (PCB) 布局
  • 展示紧凑型解决方案尺寸

产品详情

MAX77291 评估套件 (EV kit) 评估采用晶圆级封装 (WLP) 的 MAX77291 IC。MAX77291 是一款低静态电流升压 DC-DC 转换器，具有 100mA 峰值电感限流值和、TrueShutdown™ 和短路保护。评估板工作输入范围为1.8V至5.5V，提供5.5V至20V电阻配置输出电压。评估板已安装MAX77291ANT+。
MAX77291EVKIT
适用于 MAX77291 的评估套件
MAX77291EVKIT Board Photo Angle View MAX77291EVKIT Board Photo Top View MAX77291EVKIT Board Photo Bottom View
