1155: 5V、降压型、电流模式PWM DC-DC转换器 Data Sheet (Rev. 2)1/1/1900PDF229K
概览
优势和特点
- 750mA负载电流(MAX738A/MAX744A)
- 高频电流模式PWM
- 振荡器频率限值范围为159kHz至212.5kHz (MAX744A)
- 效率为85%至96%
- 静态电流：1.7mA
- 关断电源电流：6µA
- 单个预选电感值，无需元件设计
- 过流、软启动和欠压闭锁保护
- 逐周期限流
- 8引脚DIP/SO封装(MAX730A)

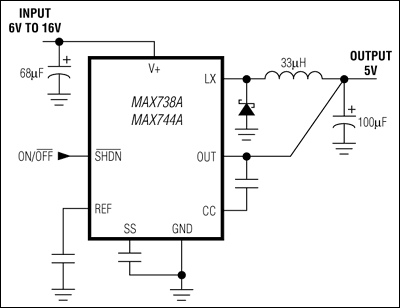

产品详情
MAX730A/MAX738A/MAX744A为5V输出CMOS、降压型开关稳压器。MAX738A/MAX744A接受6V至16V的输入并提供750mA电流。MAX744A为6V以上的输入提供500mA负载能力，并为低噪声（无线电）应用提供更严格的振荡器频率限值。MAX730A接受5.2V至11V的输入，并为6V以上的输入提供450mA的输出电流。典型效率为85%至96%。静态电源电流为1.7mA，在关断模式下仅为6µA。
脉宽调制(PWM)电流模式控制提供准确的输出调节和出色的瞬态响应。在整个线路、负载和温度变化范围内，输出电压精度保持在±5%。固定频率开关操作便于轻松过滤输出纹波和噪声，以及使用小型外部元件。这些稳压器只需要一个电感值即可在大多数应用中工作，因此无需进行电感设计。
MAX730A/MAX738A/MAX744A还具有逐周期电流限制、过流限制、欠压闭锁和可编程软启动保护功能。
应用
- 蜂窝电话
- 计算机外设
- 分布式供电系统
- 个人通信装置
- 便携式仪表
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
MAX738A Reliability Data1/12/2023PDF96K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| MAX738ACPA+ | 材料声明 | 质量和可靠性 | 8-PDIP-300_MIL | |
| MAX738ACWE+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| MAX738ACWE+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| MAX738AEPA+ | 材料声明 | 质量和可靠性 | 8-PDIP-300_MIL | |
| MAX738AEWE+ | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| MAX738AEWE+T | 材料声明 | 质量和可靠性 | Small-Outline IC, Wide (0.3in) | |
| MAX738AMJA/883B | 材料声明 | 质量和可靠性 | Ceramic Dual-In-Line, Narrow (0.3in) | |
| Wafer Fabrication Data | MAX738A Reliability Data |
