MAX732
最后购买期限+12V/+15V、升压型、电流模式PWM稳压器
对于新设计推荐使用性能更好的器件：MAX618
- 产品模型
- 3
概述
- 负载电流保证达到200mA，无需外部MOSFET（MAX733为125mA）
- 170kHz高频电流模式PWM
- 小电感，无需元件设计
- 满负载时效率为85%至92%
- 过流保护和软启动保护

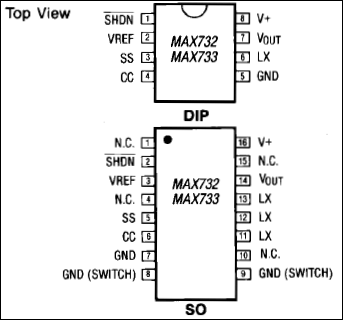

- 8引脚DIP和18引脚宽体SO封装
- 从4.0V输入进行升压
- 关断引脚
MAX732/M733是CMOS升压型DC-DC开关稳压器。MAX732是一款+12V稳压器，支持4.0V至9.3V输入电压，最大直流输出电流为200mA。MAX733是一款+15V稳压器，最大输出电流为125mA，支持4.0V至11.0V输入电压。满载效率为85%至92%（典型值）。这些稳压器只需要一个50μH电感即可在其整个范围内工作，因此无需进行电感相关设计。无论温度、输入电压或负载如何变化，精度均能得到保证。MAX732/MAX733采用电流模式脉宽调制(PWM)控制器来实现准确的输出调节和低次谐波噪声。空载电源电流为1.7mA（典型值）。固定的170kHz振荡器频率便于滤除纹波和噪声，并允许使用小型外部元件。
MAX732/MAX733具有逐周期限流、过流限流、欠压保护和可编程软启动保护功能。
关于这些器件的可调版本，请参考MAX752数据手册。针对低功耗升压应用，请参考MAX632/MAX633和MAX642/MAX643数据手册。欲了解更多应用信息，请参阅应用笔记AN-4.1：“MAX732 EV表面贴装评估板和Flash EEPROM电源”。
应用
- 闪存编程电源
- 便携式仪器仪表
- 分布式电源系统
- 电脑外设
- DC-DC转换器模块替代产品
参考资料
数据手册 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX732CWE+ | Small-Outline IC, Wide (0.3in) | ||
| MAX732EPA+ | PDIP | ||
| MAX732MJA/883B | Ceramic Dual-In-Line, Narrow (0.3in) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 开关稳压器和控制器 1 | ||
| MAX618 | 量产 | 28V、PWM、升压型DC-DC转换器 |
