MAX685
量产用于CCD和LCD的双路输出（正负）DC-DC转换器
- 产品模型
- 3
概述
- 双路输出使用单个电感
- 低噪声输出，30mVp-p纹波
- 输出电压高达24V，低至-9V（添加元件后高达45V，低至-16V）
- 内部开关采用小型24引脚4mm x 4mm薄型QFN封装
- 220kHz/400kHz固定频率PWM工作模式
- 频率可与外部时钟同步
- 电源正常指示器
- 可选上电时序
- 逻辑控制关断电流：0.1µA

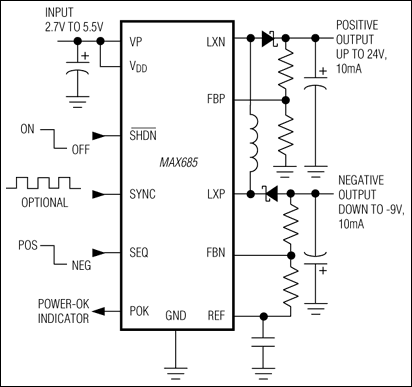

MAX685 DC-DC转换器提供低噪声双路输出，为CCD成像设备和LCD供电。该器件使用单个电感来提供独立调节的正负输出。集成电源开关采用小型24引脚4mm x 4mm薄型QFN封装，可节省空间并降低成本。还提供16引脚QSOP封装。
每个输出可在+2.7V至+5.5V输入电压范围内提供高达10mA的电流。输出电压可独立设置为高达24V和低至-9V。通过一些额外的低成本元件，输出电压可设置为高达45V和低至-16V。输出纹波幅度为30mVp-p。MAX685采用220kHz或400kHz固定频率、脉宽调制(PWM)控制方案，可进行输出噪声滤波并减小外部元件的尺寸。该频率还可以与200kHz至480kHz之间的外部时钟信号同步。
MAX685具有电源正常指示输出(POK)，当两个输出均在规定范围内时可发出信号。逻辑控制关断可将两路输出完全关断并将电源电流降至0.1µA。用户还可以设置先导通哪路输出。
预装配的MAX685评估套件有助于缩短设计时间。
应用
- 摄像机
- CCD成像设备
- 数码相机
- LCD
- 笔记本电脑
参考资料
数据手册 2
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX685EEE+ | 16-QSOP-150_MIL | ||
| MAX685EEE+T | 16-QSOP-150_MIL | ||
| MAX685ETG+ | 24-TQFN-4X4X0.75 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 20, 2016 - 1612 ASSEMBLY |
||
| MAX685ETG+ | 量产 | |
这是最新版本的数据手册
