特性
- 5.5V至72V宽电源电压范围
- 过压保护控制器允许用户选择最合适的外部n沟道MOSFET
- 内部电荷泵为MOSFET提供增强的栅漏-电压驱动,确保低RDS(ON)
- 过压状态下,断开输入与输出的连接或限制输出
- 可调节过压门限
- 热关断保护
- 始终有效的低电流(37µA)线性稳压器,源出电流高达100mA (MAX6397)
- 工作温度范围:-40°C至+125°C (TJ)
- 小尺寸、增强散热的3mm x 3mm、TDFN封装
MAX6397/MAX6398是小尺寸、高压/过压保护电路。这些器件在输入过压状态下,能断开输出负载或限制输出电压,非常适合那些存在瞬态高压的汽车和工业应用。

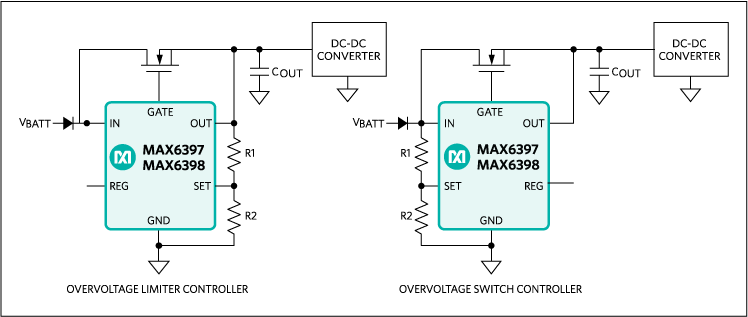

MAX6397/MAX6398监视输入、输出电压,并控制外部n沟道MOSFET在瞬态过压时断开负载或限制输出电压。当所监视的输入电压低于用户设置的过压门限时,栅极驱动输出导通外部n沟道MOSFET。这种模式下,内部电荷泵为n沟道MOSFET提供10V的栅-源电压驱动。
当输入电压大于过压门限时,迅速将栅极输出强行拉至低电平,保护电路断开输入与负载的连接。有些应用中并不希望断开负载与输入的连接,基于这一原因,可将保护电路配置为限压模式,此时栅极输出锯齿波形,限制负载电压。
MAX6397还带有一路始终有效的线性稳压器,其输出电流高达100mA。而这个高压线性稳压器消耗的静态电流仅为37µA。
稳压器提供5V、3.3V、2.5V和1.8V多种输出。当稳压器输出电压跌落至其标称电压的92.5%或87.5%时,漏极开路输出的电源就绪(POK)提供报警输出。
MAX6397/MAX6398包括内部热关断保护电路,如果芯片达到温度限制,将禁止外部MOSFET和线性稳压器工作。这些器件可工作在5.5V至72V宽电源电压范围,采用小尺寸、TDFN封装,工作温度范围:-40°C至+125°C。
应用
- FireWire®
- 工业
- 笔记本电脑
- 墙上适配器供电设备
