MAX5943: FireWire限流器与低压差“或”逻辑开关控制器 Data Sheet (Rev. 2)1/1/1900PDF406K
概览
优势和特点
- 为7.5V至37V电源提供安全的热插拔
- UL认证的FireWire/IEEE 1394保护电路
- 具有超快速关闭功能的低压差电源“或”功能
- 可编程的主动限流(MAX5943A)
- 可编程的断路器(MAX5943B–MAX5943E)
- ±5%的限流检测精度
- 可编程的限流/断路器超时
- 输出短路情况下快速限流响应(MAX5943A)
- 驱动外部n沟道功率MOSFET
- 过流故障状态输出
- 闭锁或者自动重试的过流故障管理
- 10µA关断电流
- ON/OFF控制允许欠压锁定设置
- 通过ON输入实现快速负载断开控制
产品详情

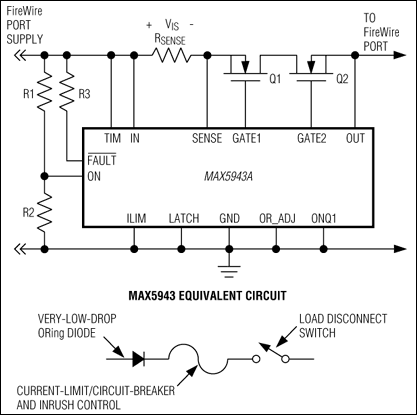

MAX5943是一款完全集成的电源管理IC，适于FireWire®应用。本器件控制两个外部n沟道功率MOSFET，从而调节从输入电源到负载的电流并执行低压差电源“或”功能。MAX5943工作于7.5V至37V的输入电压范围，除了提供适于FireWire应用的二极管“或”功能外，还进行涌入和输出电流限制。MAX5943 FireWire/IEEE 1394™保护电路(完整数据资料的图12)通过UL®认证。
MAX5943通过涌入电流控制和输出限流功能，允许FireWire外围设备从带电的FireWire端口安全插拔。当连接到另一个提供更高电压的FireWire外围设备时，“或”功能为保护FireWire端口提供了非常有效的方式。通过关闭两个外部MOSFET，MAX5943提供真正的双向负载断开。低电流关断模式可以禁止MAX5943，此时电源电流小于10µA。发生故障后，一个引脚选择输入允许实现闭锁或自动重试故障管理。
MAX5943A具有限流功能，可主动限制负载电流并具有可编程设置的超时。MAX5943B–MAX5943E不能主动限制负载电流，但具有断路器功能。关于默认的和可编程的断路器超时信息请参考选型指南。
MAX5943工作在-40°C至+85°C的扩展温度范围内，采用16引脚QSOP封装。
应用
- FireWire台式机/笔记本电脑端口
- FireWire集线器
- FireWire外围设备限流
- 热插拔
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
