3012: 电流模式PWM控制器，集成了启动电路，用于隔离型电源 Data Sheet (Rev. 0)1/1/1900PDF319K
概览
优势和特点
- 宽输入范围：(18V至110V)或(13V至36V)
- 电流模式控制
- 前沿消隐
- 内部校准的275kHz ±10%振荡器
- 仅需极少外部元件
- 软启动
- 高压启动电路
- 逐脉冲电流限制
- 热关断
- 8引脚SO封装
产品详情

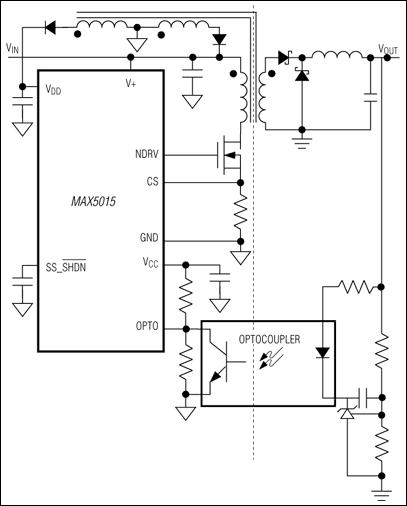

MAX5014/MAX5015集成了实现一个固定频率的隔离式DC-DC电源所需的所有功能模块。这两款器件是电流模式控制器，集成了高压启动电路，适用于电信/工业电源的电压范围。具有前沿消隐的电流模式控制简化了控制回路的设计，内部的斜率补偿电路使电流回路在占空比高于50%时保持稳定(MAX5014)。MAX5014允许占空比达到85%，可用于实现反激式转换器。MAX5015限制占空比低于50%，可用于实现单端正激式转换器。高压启动电路允许这些器件启动时直接从18V至110V输入电源获取功率。开关频率被内部校准在275kHz ±10%，降低了磁性元件和滤波元件的成本。
MAX5014/MAX5015采用8引脚SO封装，有评估板(MAX5015EVKIT)。
警告：MAX5014/MAX5015被设计工作于高压。注意小心操作。
应用
- 工业电源
- 隔离型电源
- 网络电源
- 电信电源
