特性
- 多功能，小尺寸
- 工作输入电压范围：4.5V至36V
- 集成高达2.5A/3.5A FET的同步DC-DC转换器
- 跳跃模式下的静态电流为27μA
- 开关频率：1.5MHz/400kHz
- 扩频选项
- 3.5Ms (1.5Mhz)/2.5ms (400kHz)内部软启动
- 可编程输出电压范围：0.8V至12V
- 99%占空比工作模式以实现低压差
- 高精度符合安全关键应用要求
- 精密使能阈值实行完全可编程的UVLO阈值
- 准确的窗口式PGOOD
- 强制PWM和跳跃工作模式
- 过温、过压和短路保护
- 3mm x 3mm FC2QFN
- 工作温度范围：–40°C至+125°C
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX42402/MAX42403 IC均为小型同步降压转换器，集成了高侧和低侧开关。MAX42402/MAX42403具有4.5V至36V的宽输入电压范围，可提供高达2.5A/3.5A的电流。电压质量可以通过观察PGOOD信号来监测。该IC可以在99%占空比低压差下运行，非常适合工业应用。
MAX42402/MAX42403提供外部可编程输出电压。提供1.5MHz/400kHz的固定内部频率选项，允许使用较小的外部组件并减少输出纹波。
当SYNC为低电平时，MAX42402/MAX42403在轻负载时自动进入跳跃模式，空载时具有27uA的超低静态电流。此外还提供引脚可选的强制PWM模式，有助于提高EMI性能。这些器件具有扩频调制选项，旨在尽可能减少调制频率引起的EMI辐射。

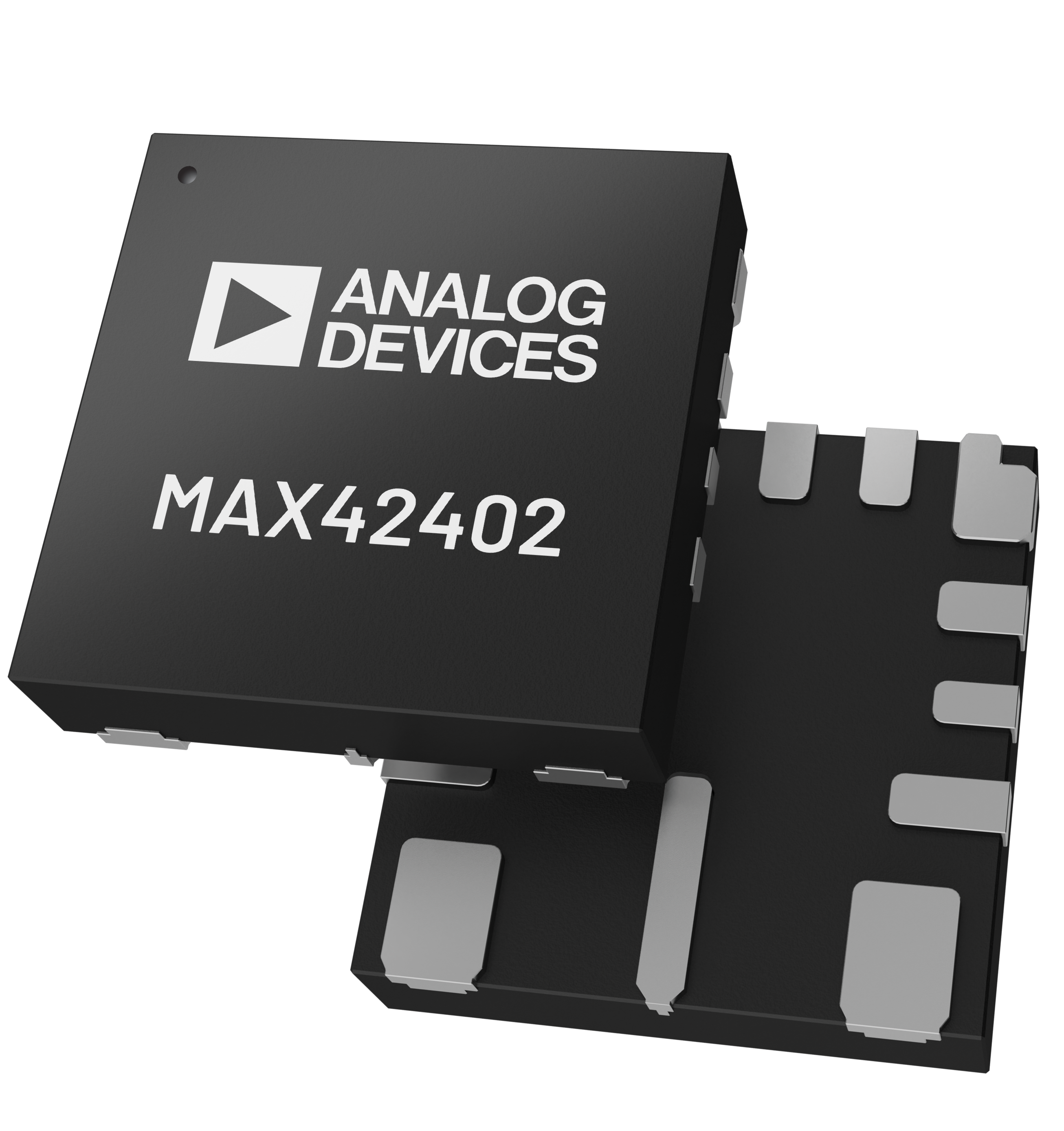

MAX42402/MAX42403采用小型3mm x 3mm FC2QFN封装，使用极少的外部元件。
应用
- 工业自动化
- 负载点
- 分布式直流电源系统
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX42402
文档
筛查
1 应用
-
全部
-
数据手册
-
全部
-
英文
-
日文
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX42402AFLA+ |
15 LD, FC2QFN 3X3X0.75
|
|
|
| MAX42402AFLA+T |
15 LD, FC2QFN 3X3X0.75
|
|
|
| MAX42402AFLB+ |
15 LD, FC2QFN 3X3X0.75
|
|
|
| MAX42402AFLB+T |
15 LD, FC2QFN 3X3X0.75
|
|
- MAX42402AFLA+
- 引脚/封装图-中文版
-
15 LD, FC2QFN 3X3X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX42402AFLA+T
- 引脚/封装图-中文版
-
15 LD, FC2QFN 3X3X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX42402AFLB+
- 引脚/封装图-中文版
-
15 LD, FC2QFN 3X3X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX42402AFLB+T
- 引脚/封装图-中文版
-
15 LD, FC2QFN 3X3X0.75
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
MAX42402AFLA+
量产
MAX42402AFLB+
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
软件和型号相关生态系统
评估套件 1
MAX42403EVKIT
MAX42402/MAX42403 评估套件
产品详情
MAX42403 评估板（EV 套件）提供经过验证的设计，用于评估采用 15 引脚 FC2QFN 封装的高输入电压、微型降压转换器 MAX42402/MAX42403。该板包含了各种测试点和跳线以供评估。MAX42403 EV 套件安装有 MAX42403AFLB+（3.3V，1.5MHz）。该 EV 套件可用于评估 MAX42402/MAX42403 的所有型号，只需极少的元件改动。
