特性
- 高集成度
- 汽车电池供电的完整显示屏电源解决方案
- 一个高压2.1A降压转换器(3.3V)
- 一个高压100mA低IQ线性稳压器(3.3V)
- 一个低压1.6A降压转换器(1V)
- 一个175mA低压线性稳压器(1.8V)
- 电源良好输出
- 可靠的低EMI
- 可编程开关频率
- 内部扩频振荡器
- 摆率控制开关
- 热关断保护
- 满足GMSL器件的电源要求
- 采用紧凑型TQFN20 4mm x 4mm封装
- AECQ100 2级
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

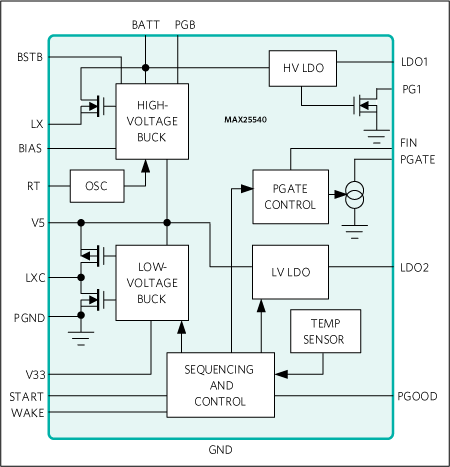

MAX25540是一款4通道电源管理IC，用于适应现代汽车TFT显示屏应用中的主电压轨设计。该IC可满足GMSL器件的电源要求。MAX25540和MAX25530 TFT电源与LED背光驱动器组合而成的双芯片解决方案可以满足汽车显示屏电源要求。
MAX25540的集成高压降压转换器可将电池电压转换为3.3V中间电压轨。此外，有一个始终开启的高压、低静态电流线性稳压器以3.3V供电。
低压部分由一个全集成DC/DC转换器和一个依靠中间电压轨运行的LDO组成。该低压DC/DC转换器提供1V电压，而LDO会产生1.8V电压。
通过单个START控制引脚即可执行启动序列，从而简化了器件控制。MAX25540的外部pMOSFET控制模块支持将电池电压切换至下游器件，例如背光升压转换器。
MAX25540采用TQFN封装，工作温度范围为-40°C至105°C。
应用
- 中央信息显示屏
- 信息娱乐显示屏
- 仪器群集
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX25540GTP/V+ |
Thin Quad Flatpack, No Leads
|
|
|
| MAX25540GTP/V+T |
Thin Quad Flatpack, No Leads
|
|
- MAX25540GTP/V+
- 引脚/封装图-中文版
-
Thin Quad Flatpack, No Leads
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- MAX25540GTP/V+T
- 引脚/封装图-中文版
-
Thin Quad Flatpack, No Leads
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1
MAX25540EVKIT
MAX25540评估套件
产品详情
MAX25540评估套件（EV套件）是一款装配完成且经过测试的表贴式PCB，用于评估MAX25540汽车4路输出显示屏电源解决方案。MAX25540是一款4通道电源管理集成电路(PMIC)，用于适应现代汽车薄膜晶体管(TFT)显示屏应用中的主电压轨设计。MAX25540的集成高压降压转换器可将电池电压转换为3.3V中间电压轨。此外，有一个始终开启的高压、低静态电流线性稳压器以3.3V供电。低压部分由一个全集成DC/DC转换器和一个依靠中间电压轨运行的低压差(LDO)稳压器组成。该低压DC/DC转换器提供1V电压，而LDO会产生1.8V电压。通过单个START控制引脚即可执行启动序列，从而简化了器件控制。MAX25540的外部PMOSFET控制模块支持将电池电压切换至下游器件，例如背光升压转换器。MAX25540还嵌入了带扩频选项的可选开关频率。
应用
- 中央信息显示屏
- 信息娱乐显示屏
- 仪器群集
